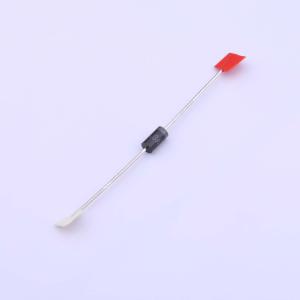

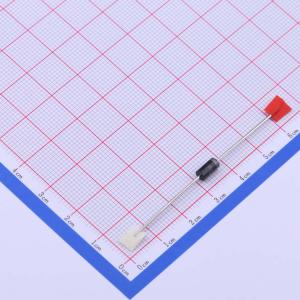

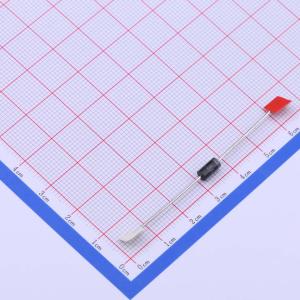

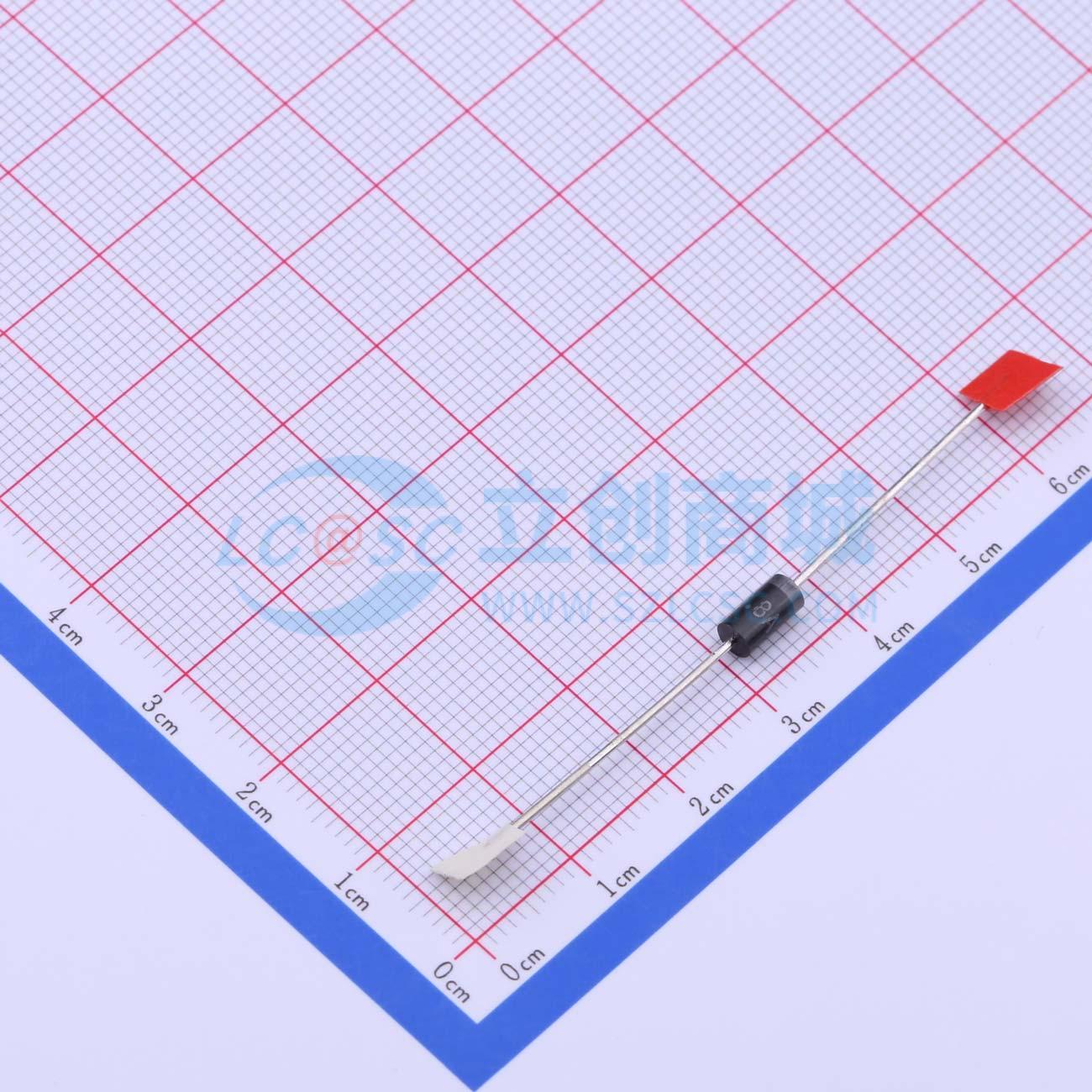

温馨提醒：图片仅供参考，商品以实物为准
P6KE6.8A
单向TVS 5.8V截止 峰值脉冲电流：57.14A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P6KE系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
- 品牌名称
- JKSEMI(金开盛)
- 商品型号
- P6KE6.8A
- 商品编号
- C362166
- 商品封装
- DO-15(DO-204AC)
- 包装方式
- 盒装
- 商品毛重
- 0.412克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.8V | |
| 钳位电压 | 10.5V | |
| 峰值脉冲电流(Ipp) | 57.14A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.45V | |
| 反向电流(Ir) | 1mA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
P6KE系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 在10 x 1000μs波形下具有600 W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 玻璃钝化芯片结
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力释放结构
- 低增量浪涌电阻
- 出色的钳位能力
- 塑料封装具有UL 94V - 0阻燃等级
- 快速响应时间：从0 V到最小击穿电压（BV min）通常小于1.0 ps
- 在22 V以上时，典型反向电流（IR）小于5 μA
- 高温焊接：引脚处260℃持续40秒
- 符合IEC - 61000 - 4 - 2标准，静电放电（ESD）防护能力为15 KV（空气放电）、8 KV（接触放电）
- 依据IEC 61000 - 4 - 2（IEC801 - 2）标准对数据线进行ESD保护
- 依据IEC 61000 - 4 - 4（IEC801 - 4）标准对数据线进行电快速瞬变脉冲群（EFT）保护
应用领域
- 瞬态电压抑制（TVS）器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线和其他易受影响电路的保护。
