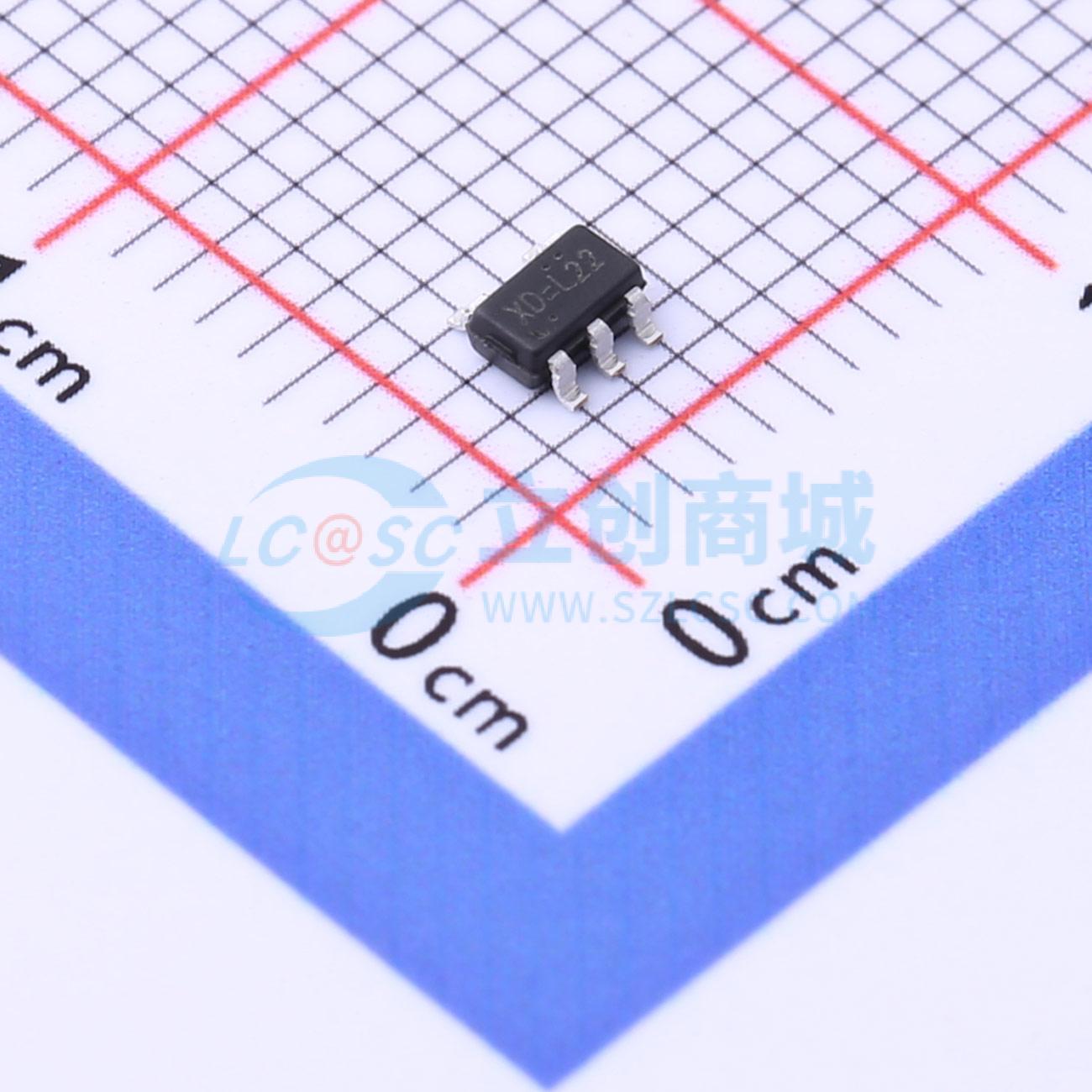

温馨提醒：图片仅供参考，商品以实物为准

RT9013-28GB

500mA、低压差、低噪声、无旁路电容的超快速CMOS LDO稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高性能的500mA低压差线性稳压器（LDO），具有极高的电源抑制比（PSRR）和超低的压差。适用于对性能和空间要求较高的便携式射频和无线应用。静态电流低至25μA，可进一步延长电池寿命。也可与低等效串联电阻（ESR）的陶瓷电容配合使用，减少电源应用所需的电路板空间，这在手持无线设备中至关重要。在关断模式下，典型功耗为0.7μA，开启时间小于40μs。其他特性包括超低的压差、高输出精度、限流保护和高纹波抑制比。提供SC-82、SOT-23-5、SC-70-5和WDFN-6L 2x2封装。
品牌名称: RICHTEK(立锜)
商品型号: RT9013-28GB
商品编号: C2972227
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.047克(g)

商品参数

商品概述

RT9013是一款高性能、500mA的低压差线性稳压器（LDO），具有极高的电源抑制比（PSRR）和超低的压差。非常适合对性能和空间要求苛刻的便携式射频（RF）和无线应用。 RT9013的静态电流低至25μA，可进一步延长电池续航时间。它还能与低等效串联电阻（ESR）的陶瓷电容配合使用，减少电源应用所需的电路板空间，这在手持无线设备中至关重要。 RT9013在关断模式下的典型功耗为0.7μA，开启时间小于40μs。其他特性包括超低的压差、高输出精度、限流保护和高纹波抑制比。提供SC-82、SOT-23-5、SC-70-5和WDFN-6L 2x2封装。

商品特性

宽工作电压范围：2.2V至5.5V
低压差：500mA时为250mV
适用于射频应用的超低噪声
线路/负载瞬态的超快速响应
限流保护
热关断保护
高电源抑制比
输出仅需1μF电容即可实现稳定
TTL逻辑控制的关断输入
符合RoHS标准且100%无铅

应用领域

CDMA/GSM手机
便携式信息设备
笔记本电脑、掌上电脑、笔记本计算机
手持仪器
Mini PCI和PCI-Express卡
PCMCIA及新型卡

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	-
	输出电流	500mA
	电源纹波抑制比(PSRR)	50dB@(10kHz)
	压差	400mV@(500mA)

	属性	参数值
	静态电流(Iq)	50uA
	噪声	30uVrms
	特性	过流保护；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
