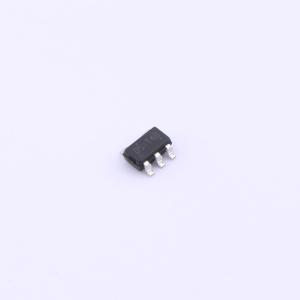

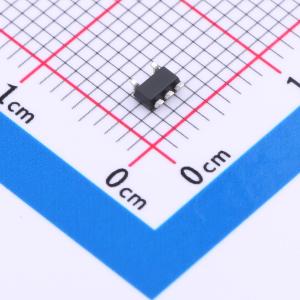

温馨提醒：图片仅供参考，商品以实物为准
RT9193-15GB
300mA超快速、超静音CMOS低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于对性能和空间有要求的便携式射频和无线应用。性能针对电池供电系统进行了优化，可实现超低噪声和低静态电流。设有噪声旁路引脚，可进一步降低输出噪声。稳压器接地电流在降压时仅略有增加，进一步延长了电池寿命。还可与低 ESR 陶瓷电容器配合使用，减少电源应用所需的电路板空间，这在手持无线设备中至关重要。在关断模式下的功耗小于 0.01μA，快速开启时间小于 50μs。其他特性包括超低压降、高输出精度、限流保护和高纹波抑制比。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9193-15GB
- 商品编号
- C2972229
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.061克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.5V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 50dB@(10kHz) | |
| 压差 | 300mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 130uA | |
| 噪声 | 100uVrms | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
RT9193专为对性能和空间有严格要求的便携式射频和无线应用而设计。RT9193针对电池供电系统进行了性能优化，可实现超低噪声和低静态电流。设有噪声旁路引脚，可进一步降低输出噪声。在压差状态下，稳压器接地电流仅略有增加，从而进一步延长电池使用寿命。RT9193还可与低ESR陶瓷电容配合使用，减少电源应用所需的电路板空间，这对于手持无线设备至关重要。RT9193在关断模式下的功耗低于0.01μA，且开启时间小于50μs。其他特性包括超低压差、高输出精度、限流保护和高纹波抑制比。提供SC - 70 - 5、SOT - 23 - 5、TSOT - 23 - 5、WDFN - 6L 2x2和MSOP - 8封装。
商品特性
- 适用于射频应用的超低噪声
- 线路/负载瞬态的超快速响应
- 快速启动（典型值50μs）
- 关断时待机电流<0.01μA
- 低压差：220mV@300mA
- 宽工作电压范围：2.5V至5.5V
- TTL逻辑控制关断输入
- 低温系数
- 限流保护
- 热关断保护
- 仅需1μF输出电容即可确保稳定性
- 高电源抑制比
- 可定制电压
- 符合RoHS标准且100%无铅
应用领域
- CDMA/GSM手机
- 电池供电设备
- 笔记本电脑、掌上电脑、笔记本计算机
- 手持仪器
- PCMCIA卡
- 便携式信息设备
