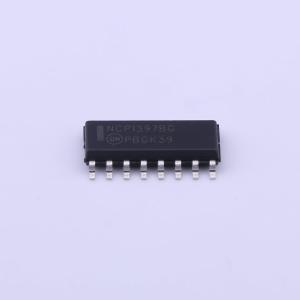

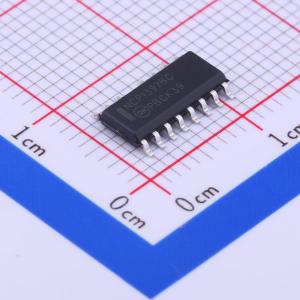

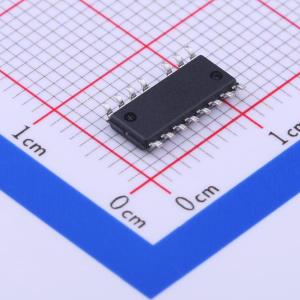

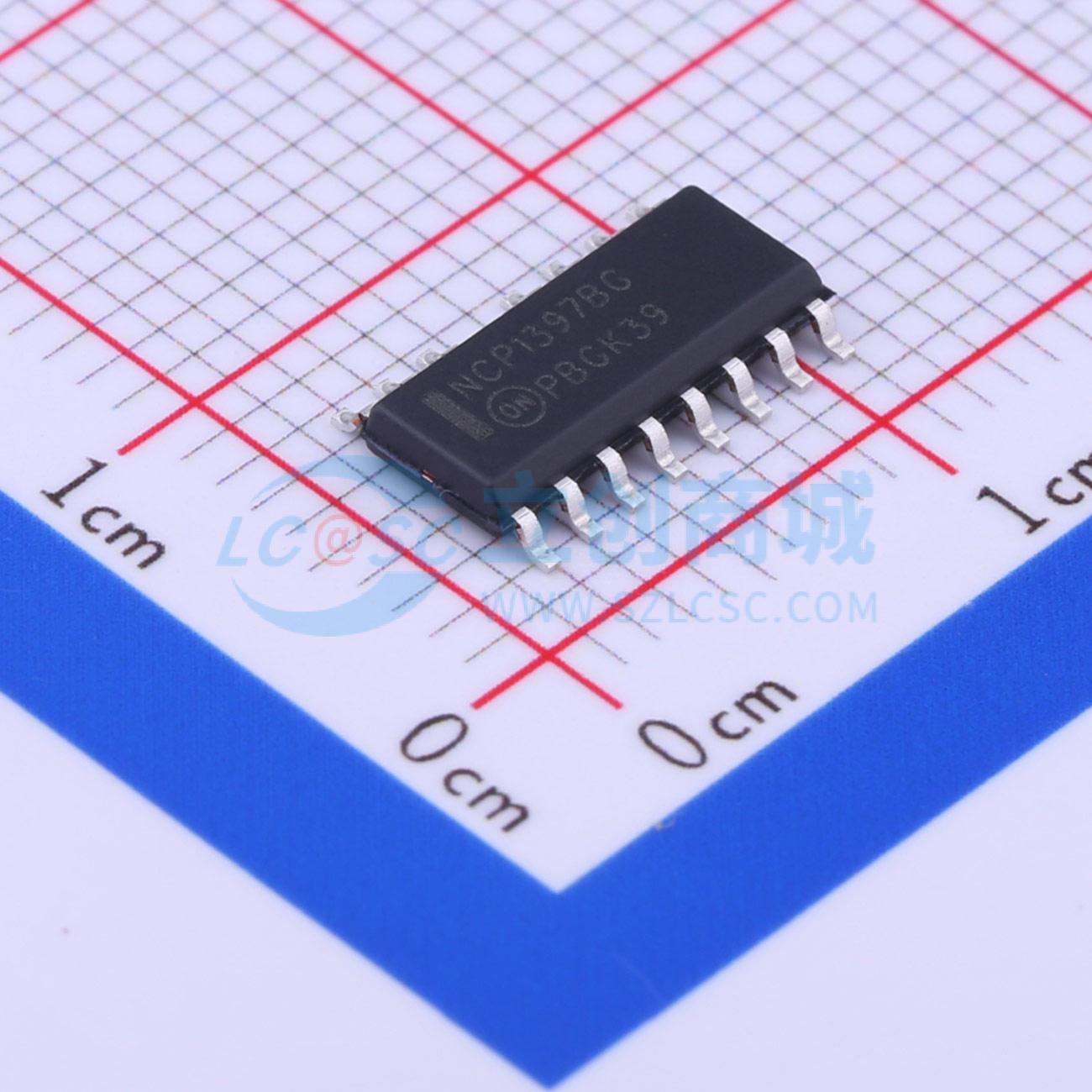

温馨提醒：图片仅供参考，商品以实物为准

NCP1397BDR2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1397 是一款高性能控制器，可应用于半桥谐振拓扑结构，如串联谐振、并联谐振和 LLC 谐振转换器。它集成了 600 V 门极驱动器，简化了布局，减少了外部部件数量。NCP1397 具有独特的结构，包括一个其控制模式可在需要 OR 运算的情况下实现灵活性的 500 kHz 电压控制振荡器，可提供构建可靠耐用的谐振模式电源所需的一切内容。NCP1397 提供了一套保护功能，带有优化任何应用的可配置设置。其中包括：自动恢复或故障锁存、欠电压、开路光耦合器、软启动和短路保护。停滞时间也可调节以克服击穿电流。 NCV1397 提供汽车认证版本 (AEC-Q100/PPAP)
品牌名称: onsemi(安森美)
商品型号: NCP1397BDR2G
商品编号: C362061
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

	属性	参数值
	晶体管耐压	600V
	拓扑结构	半桥式
	特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+125℃@(Tj)

商品概述

NCP1397是一款高性能控制器，可用于半桥谐振拓扑，如串联谐振、并联谐振和LLC谐振转换器。它集成了600 V栅极驱动器，简化了布局并减少了外部元件数量。凭借其独特的架构，包括一个500 kHz压控振荡器，其控制模式在需要或功能时具有灵活性，NCP1397具备构建可靠耐用的谐振模式电源所需的一切条件。 NCP1397提供了一套具有可配置设置的保护功能，以优化任何应用。这些功能包括：自动恢复或故障锁存关断、欠压保护、光耦开路保护、软启动和短路保护。死区时间也可调节，以克服直通电流。

商品特性

50 kHz至500 kHz的高频运行
600 V高压浮动驱动器
可调节的最小开关频率，精度为±3%
死区时间可在100 ns至2 μs之间调节
通过外部可调软启动实现启动序列
欠压保护，便于与PFC配合
严重故障条件（如过温或过压保护）的锁存输入
基于定时器的输入，具有自动恢复功能，用于延迟事件响应
锁存过流保护
禁用输入，用于即时事件响应或简单的开/关控制
VCC工作电压最高可达20 V
300 μA的低启动电流
1 A/0.5 A峰值电流灌/拉驱动能力
共集电极光耦连接，便于实现或功能
可选的共发射极光耦连接
内部温度关断功能
适用于汽车及其他有特殊场地和控制变更要求的应用的NCV前缀；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

应用领域

平板显示器电源转换器
笔记本电脑的高功率AC - DC适配器
计算机电源
工业和医疗电源
离线电池充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交34单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9.5V~20V
	开关频率	60kHz~500kHz
	最大占空比	50%
