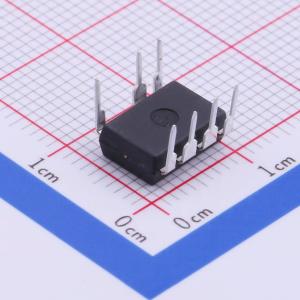

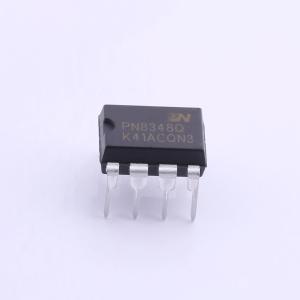

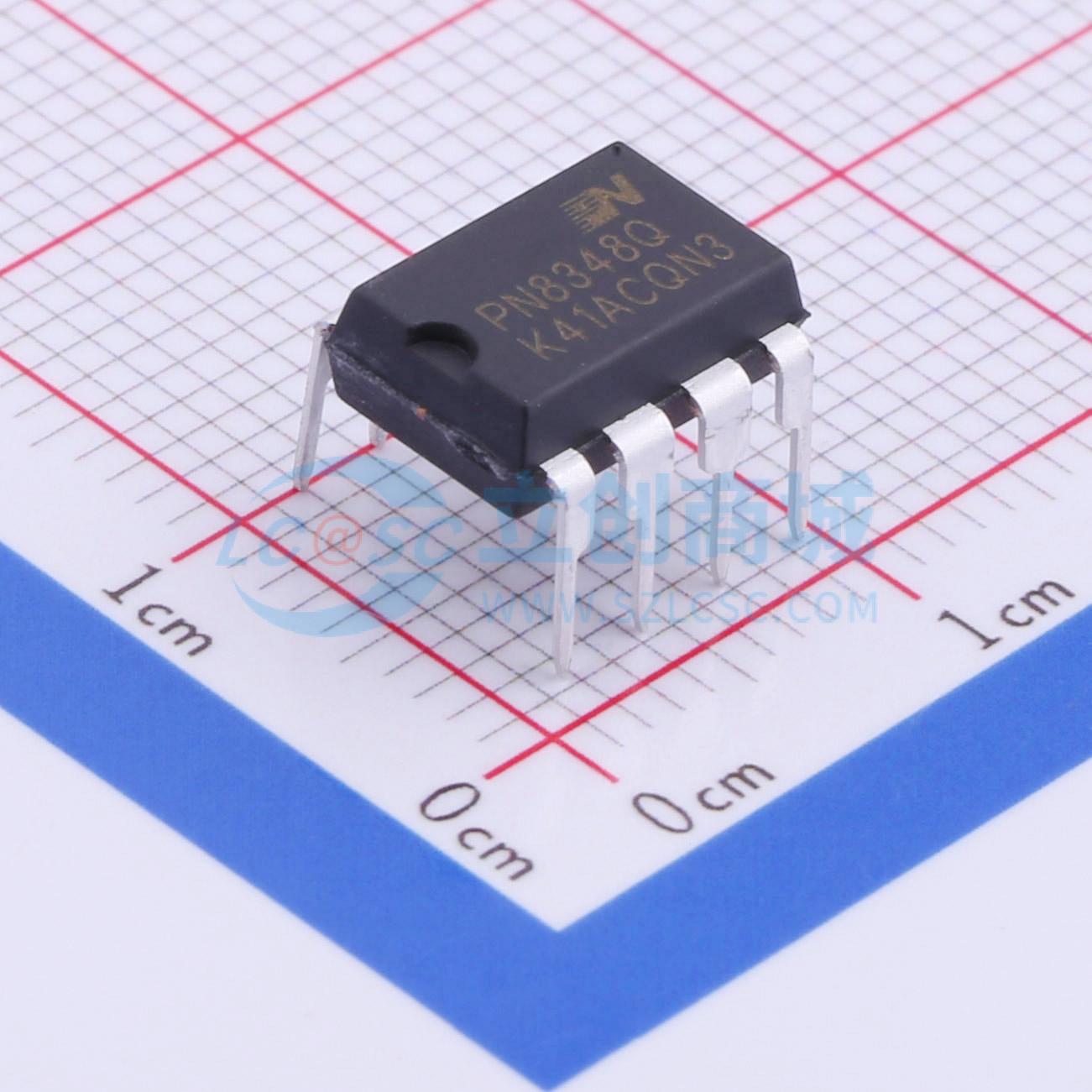

PN8348QNSC-T1
PN8348QNSC-T1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- chipown(芯朋微电子)
- 商品型号
- PN8348QNSC-T1
- 商品编号
- C361071
- 商品封装
- DIP-7
- 包装方式
- 管装
- 商品毛重
- 0.872克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+150℃ |
商品概述
PN8348Q内置高精度的准谐振恒流控制器和功率MOSFET，专用于高可靠、外围元器件极精简的中小功率LED照明。该芯片搭建反激系统可省略光耦、TL431；采用的恒流控制专利技术可节省变压器辅助绕组，内置的高压启动电路省去了外部的高压启动电阻。该芯片提供了极为全面的自恢复保护功能，包含逐周期过流保护、开环保护、过温调节、Rcs开路保护和LED开/短路保护等。准谐振的控制技术、内置高压启动电路和极低的芯片功耗有助于获取较高的工作效率。在恒流模式下，输出电流可通过CS脚的Rcs电阻进行调节。
商品特性
- 内置650V高雪崩能力的功率MOSFET
- 准谐振工作
- 原边反馈和调节技术可节省光耦和TL431
- 内置高压启动无需外部高压启动电阻
- 专利的可编程线电压补偿电路
- ±3% LED恒流精度
- 恒流输出值可调
- 内置原边电感量补偿电路
- 优异全面的保护功能：过热温度调节 (OTC)、逐周期过流保护 (OCP)、LED开/短路保护、CS电阻开路保护
应用领域
- LED球泡灯
- LED外置电源
