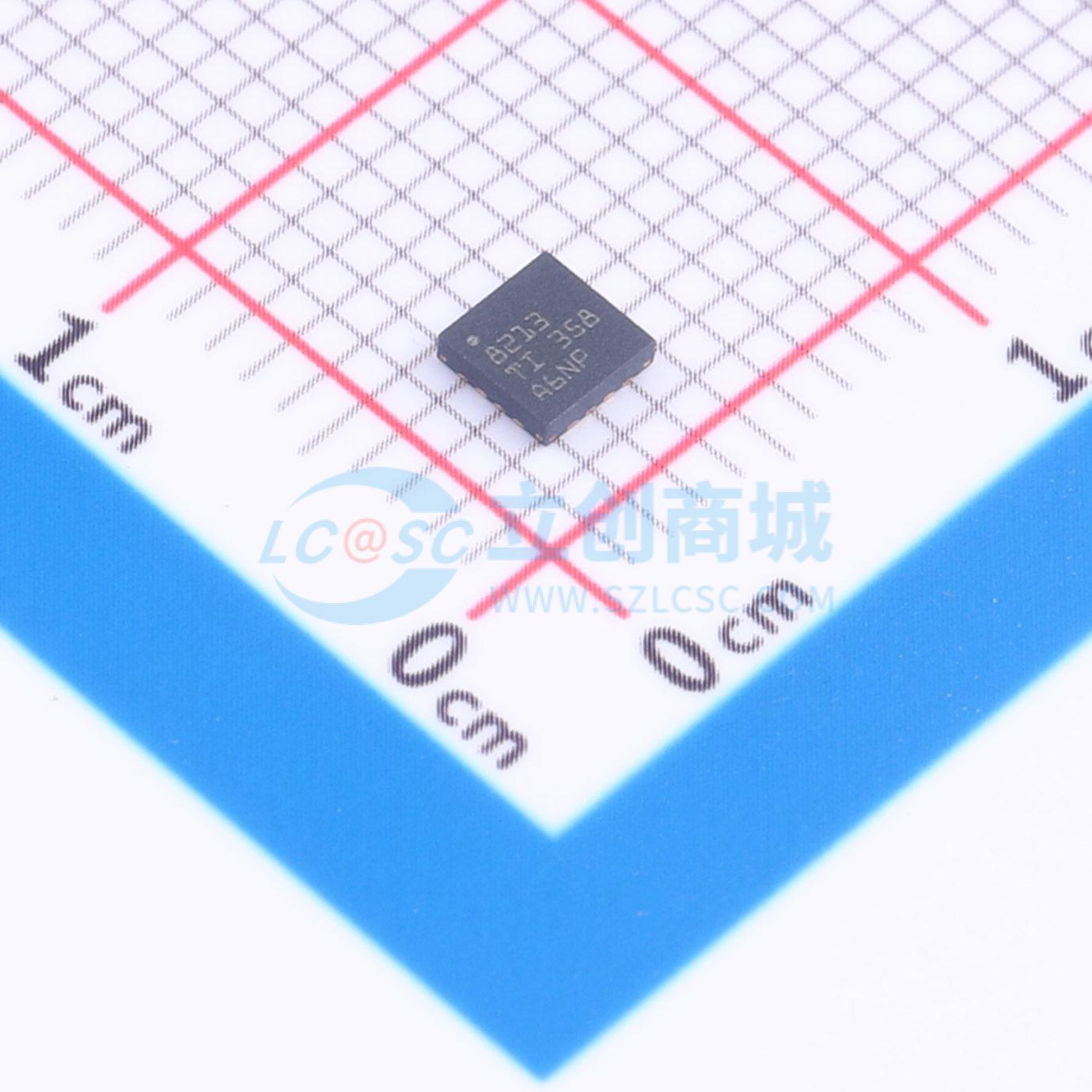

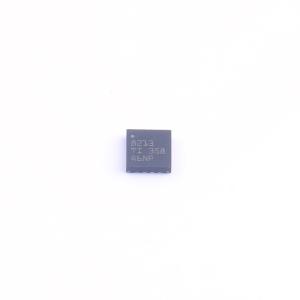

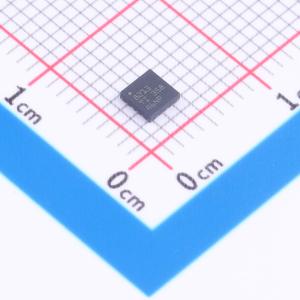

DRV8213RTER
具有集成电流检测、电流调节和失速检测功能的4A有刷直流电机驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV8213 是一款集成电机驱动器，具有 N 沟道 H 桥、电荷泵、电流检测输出、电流调节和保护电路。三倍电荷泵允许器件在低至 1.65V 的电压下工作，以适应 1.8V 的电源轨和电池电量不足的情况。电荷泵集成了所有电容器并允许 100% 占空比运行。 内部电流镜可实现电流检测和调节。这样就无需使用大型电源分流电阻，因而可以节省电路板面积并降低系统成本。借助 IPROPI 电流检测输出，微控制器可以检测电机失速或负载条件变化。增益选择 (GAINSEL) 特性可实现平均电机电流低至 10mA 的高精度电流检测。使用 VREF 引脚，器件可以在启动和高负载事件期间调节电机电流，而无需与微控制器进行交互。RTE 封装支持无传感器电机失速检测并向微控制器报告。 低功耗睡眠模式可通过关断大部分内部电路实现超低静态电流消耗。内部保护特性包括欠压、过流和过热保护。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8213RTER
- 商品编号
- C31829946
- 商品封装
- WQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.311778克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| 峰值电流 | 4A | |
| 工作电压 | 1.65V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 240mΩ | |
| 静态电流(Iq) | 20nA | |
| 工作温度 | -40℃~+125℃ |
商品概述
DRV8213 是一款集成电机驱动器，具有 N 沟道 H 桥、电荷泵、电流检测输出、电流调节和保护电路。三倍电荷泵允许器件在低至 1.65V 的电压下工作，以适应 1.8V 的电源轨和电池电量不足的情况。电荷泵集成了所有电容器并允许 100% 占空比运行。 内部电流镜可实现电流检测和调节。这样就无需使用大型电源分流电阻，因而可以节省电路板面积并降低系统成本。借助 IPROPI 电流检测输出，微控制器可以检测电机失速或负载条件变化。增益选择 (GAINSEL) 特性可实现平均电机电流低至 10mA 的高精度电流检测。使用 VREF 引脚，器件可以在启动和高负载事件期间调节电机电流，而无需与微控制器进行交互。RTE 封装支持无传感器电机失速检测并向微控制器报告。 低功耗睡眠模式可通过关断大部分内部电路实现超低静态电流消耗。内部保护特性包括欠压、过流和过热保护。
商品特性
- N 沟道 H 桥有刷直流电机驱动器
- 1.65V 至 11V 工作电源电压范围
- 240mΩ RDS(on)（高侧 + 低侧）
- 高输出电流能力：4A 峰值
- PWM 控制接口，开关频率最高 100kHz
- 支持 1.8V、3.3V 和 5V 逻辑输入
- 集成电流检测和调节
- 模拟电流检测输出 (IPROPI)
- 增益选择 (GAINSEL) 特性可实现：
- 低至 10mA 的高精度电流检测
- 针对不同电流范围优化 RDS(ON) 和过流限值
- 可配置浪涌时间（仅 RTE 封装提供）
- 内部电荷泵
- 通过低功耗睡眠模式实现长电池寿命
- 最大睡眠电流 < 60nA
- 小型封装引脚尺寸
- 集成型保护特性
- VM 欠压锁定 (UVLO)
- 自动重试过流保护 (OCP)
- 热关断 (TSD)
- 失速检测（仅 RTE 封装提供）
应用领域
- 有刷直流电机、螺线管和继电器驱动
- 水表和燃气表
- 电子智能锁
- 电动玩具和机器人玩具
- 输液泵和其他便携式医疗设备
- 电动牙刷
- 美容美发
- 便携式打印机
- 销售点 (POS) 设备
- 其他电池供电的直流电机应用
