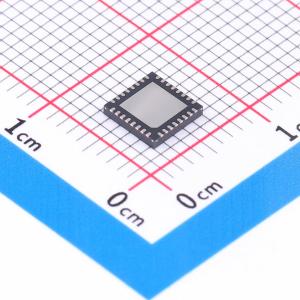

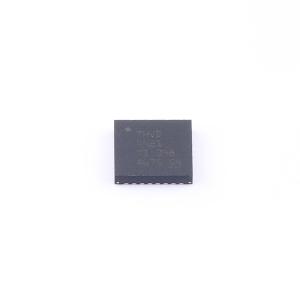

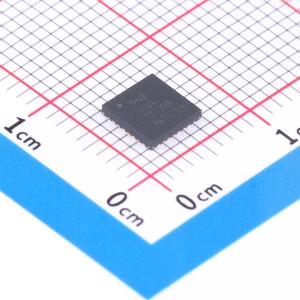

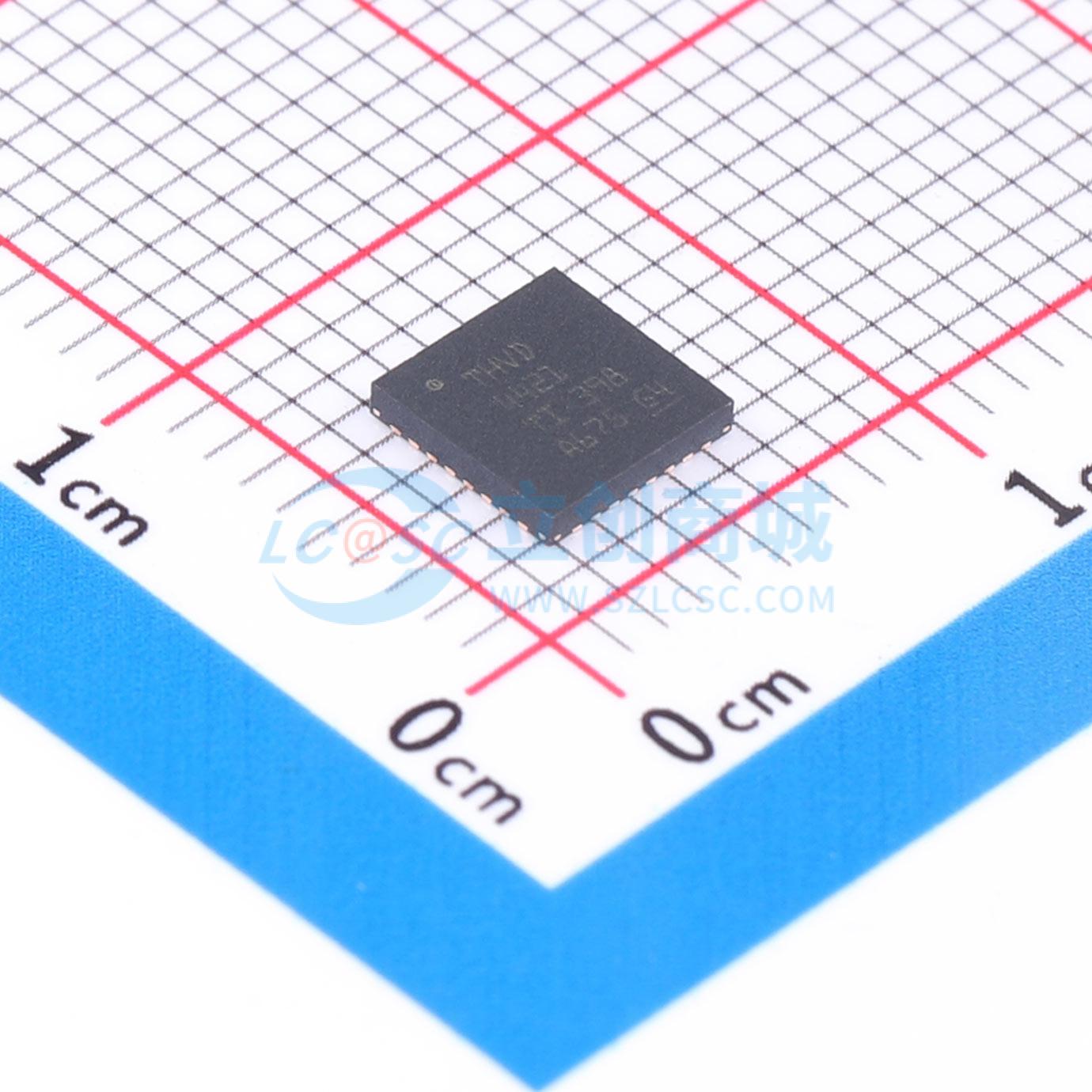

THVD4421RHBR

具有可切换集成端接电阻器和ESD保护的多协议收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: THVD4421是一款高度集成且稳健的多协议收发器，支持RS-232、RS-422和RS-485物理层。该器件具有两个发送器和两个接收器，用于实现2T2R RS-232端口。此外，该器件还集成了一个发送器和一个接收器，可支持半双工和全双工RS-485端口。模式选择引脚支持共享总线和逻辑引脚，以便这些协议共享单个通用连接器。提供了适用于RS-485总线引脚和RS-232接收器输入的集成端接，因此无需外部元件即可实现全功能通信端口。这些器件具有压摆率选择功能，因此可在两种最大速度（根据SLR引脚设置）下使用。
品牌名称: TI(德州仪器)
商品型号: THVD4421RHBR
商品编号: C31831530
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.183595克(g)

商品参数

商品概述

THVD4421是一款高度集成、稳定的多协议收发器，支持RS-232、RS-422和RS-485物理层。该器件拥有两个发送器和两个接收器，可实现2T2R RS-232端口。该器件还集成一个发送器和一个接收器，可实现半双工和全双工RS-485端口。MODE选择引脚使协议可共享总线引脚和逻辑引脚，共用单个公共连接器。器件集成了RS-485总线引脚和RS-232接收器输入的端接，因此无需外部元件即可实现全功能通信端口。这些器件具有压摆率选择功能，根据SLR引脚设置可在两种最大速度下使用。这些器件集成了Level 4 IEC ESD保护，无需外部系统级保护元件。器件提供RS-232诊断回环模式，可用于检查逻辑到总线、总线到逻辑路径的功能完整性，检查电缆或连接器短路。此外，RS-485接收器故障安全特性可在总线输入开路、短路在一起或总线空闲时，在接收逻辑输出端驱动逻辑高电平。关断模式消耗超低电流（典型值10μA），适用于对功耗敏感的应用。该器件需要3V至5.5V电源，为RS-232电荷泵以及RS-232和RS-485的驱动器和接收器供电。独立逻辑电源VIO（1.65V至5.5V）可实现与低电平微控制器的接口。

商品特性

符合或满足TIA/EIA-485A和TIA/EIA-232F标准要求
2个发送器、2个接收器，用于RS-232
1个发送器、1个接收器，用于RS-485
RS-485模式片上可切换120Ω端接电阻
集成用于RS-232信令的电荷泵
供电电压范围3V至5.5V
逻辑数据和控制信号供电范围1.65V至5.5V
5V供电时，RS-485差分输出超过2.1V，满足PROFIBUS兼容性
RS-232模式大输出摆幅，典型值±9V
SLR引脚可选择数据速率:RS-232 3T5R模式支持250kbps和1Mbps；RS-485半双工和全双工模式支持500kbps和20Mbps
总线I/O保护:±16kV HBM ESD；±8kV IEC 61000-4-2接触放电和±15kV气隙放电；±4kV IEC 61000-4-4快速瞬变脉冲群
RS-232模式支持诊断回环
关断引脚可在禁用状态实现极低电流消耗（典型值10μA）
无毛刺上电和下电，支持热插拔
RS-485支持1/8单位负载，最多支持256个总线节点
RS-485接收器支持开路、短路和空闲总线故障安全
总线短路保护、热关断
扩展环境温度范围:-40℃至125℃
节省空间、散热效率高的5mm×5mm VQFN-32封装

应用领域

工业PC
工厂自动化与控制
HVAC系统
楼宇自动化
销售点终端
电网基础设施
工业运输

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	1Mbps
	工作电压	3V~5.5V

	属性	参数值
	静电保护	±16kV
	有无电荷泵	有
	工作温度	-40℃~+125℃
	静态电流	4mA
	功能特性	欠压锁定；短路保护；热关断
