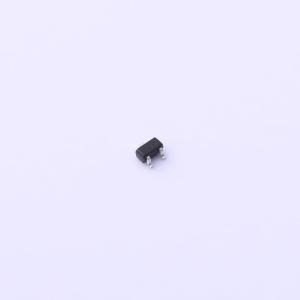

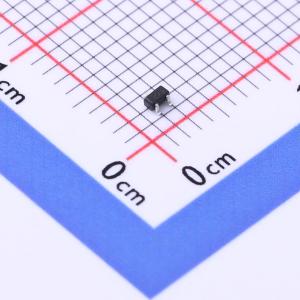

温馨提醒：图片仅供参考，商品以实物为准
2N7002T-HAF
1个N沟道 耐压:60V 电流:115mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高密度单元设计，实现低RDS(ON)。 电压控制小信号开关。 坚固可靠。 高饱和电流能力。应用：便携式设备的负载开关。 DC/DC转换器
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- 2N7002T-HAF
- 商品编号
- C2961243
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 115mA | |
| 导通电阻(RDS(on)) | 5Ω@10V | |
| 耗散功率(Pd) | 150mW | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 50pF | |
| 反向传输电容(Crss) | 5pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 25pF |
商品概述
-沟槽功率低压MOSFET技术-出色的散热封装-高密度单元设计,实现低漏源导通电阻 (R_DS(ON))
商品特性
- 100% 非钳位感性负载 (UIS) 测试
- 100% 漏源电压变化 (∇VDS) 测试
应用领域
-大电流负载应用-负载开关-硬开关和高频电路-不间断电源
