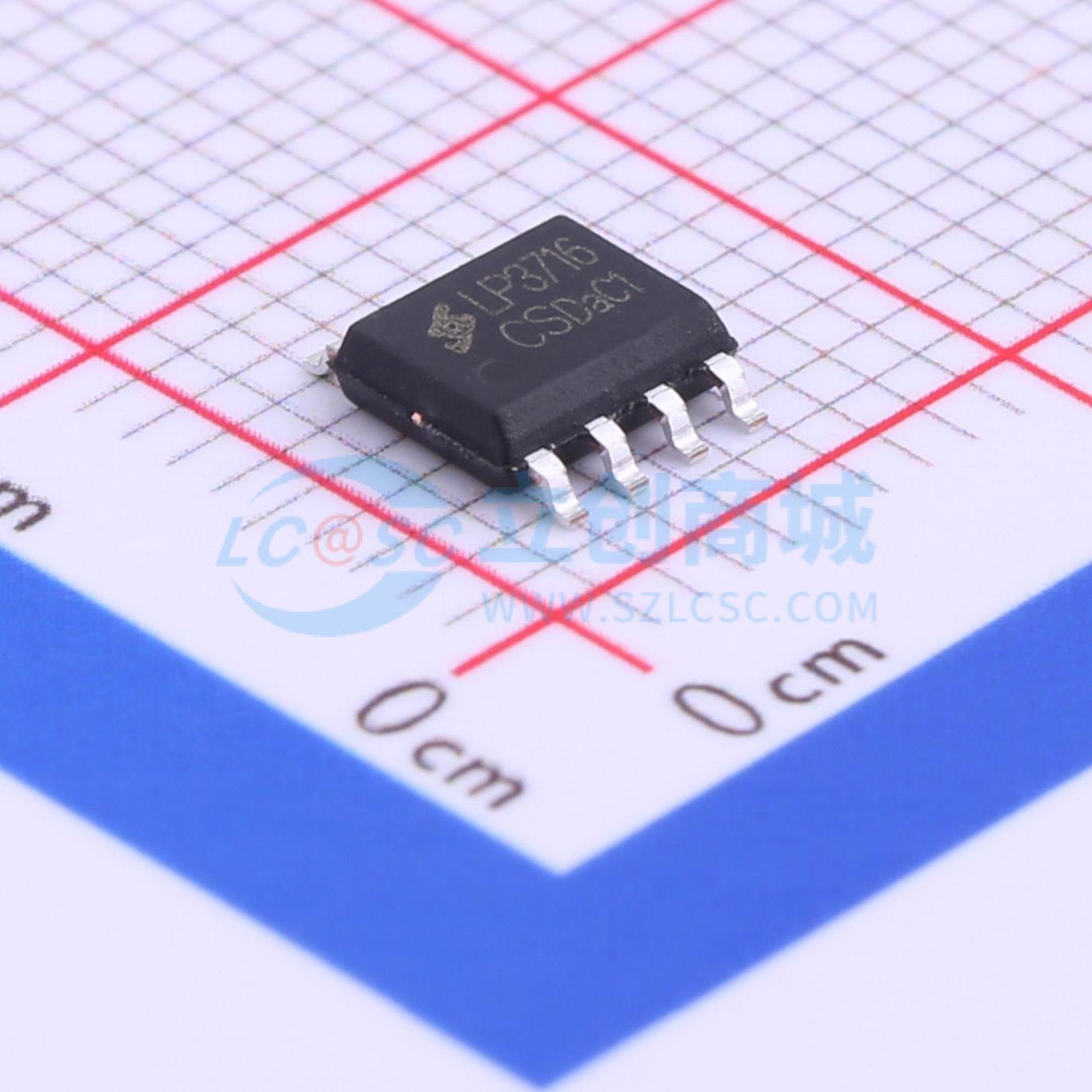

LP3716CS

LP3716CS 是一款高性能隔离型适配器和充电器的控制芯片。通过原边侧的电流和电压检测实现恒流和恒压功能，内置环路稳定性补偿，可以省略TL431 和光电耦合器。 LP3716CS 通过设定外部的限流电阻和变压器原副边匝比来实现恒流输出功能，通过设定 FB 的分压电阻和辅助侧匝比来实现恒压功能。同时为了实现更好的输出电压调整率，LP3716CS 内置输出线缆补偿功能，可以通过设定 FB 上电阻的值来调节输出线缆补偿值。 在恒压调制阶段，为了得到更好的平均效率和音频特性，LP3716CS 采用了包含 PFM/PWM 的多模式控制，在重载时，芯片工作在 PFM 和谷底导通区域，得到高效率和 EMI 特性；中载时，为了得到更好的音频特性，系统工作在 PWM 调制；轻载时，工作在低频 PFM 并降低驱动电流以提升平均效率。 LP3716CS 集成了多种重启的保护功能，包括VCC 过压/欠压保护，FB 电阻开短路保护，输出短路保护，输出电压过压保护和过温保护等。 LP3716CS 采用 SOP8 封装

• 集成 BJT，适用于 12W 以下隔离方案
• 75mW 待机，满足六级能效
• 谷底开通机制，提升系统效率
• 特有随机抖频，改善 EMI
• 斜坡电流驱动，优化平均效率
• 高精度的恒压恒流控制
• 特有的输出线损补偿技术
• PFM/PWM 多模式控制改善效率和音频特性
• 输出短路保护功能
• FB 电阻开短路保护功能
• 输出过压保护功能
• VCC 电压过压保护功能
• 过温保护

• 手机、无绳电话、PDA、MP3 和其它便携式设备等的适配器、充电器
• LED 驱动电源
• 线性电源和 RCC 开关电源升级换代
• 其它辅助电源
