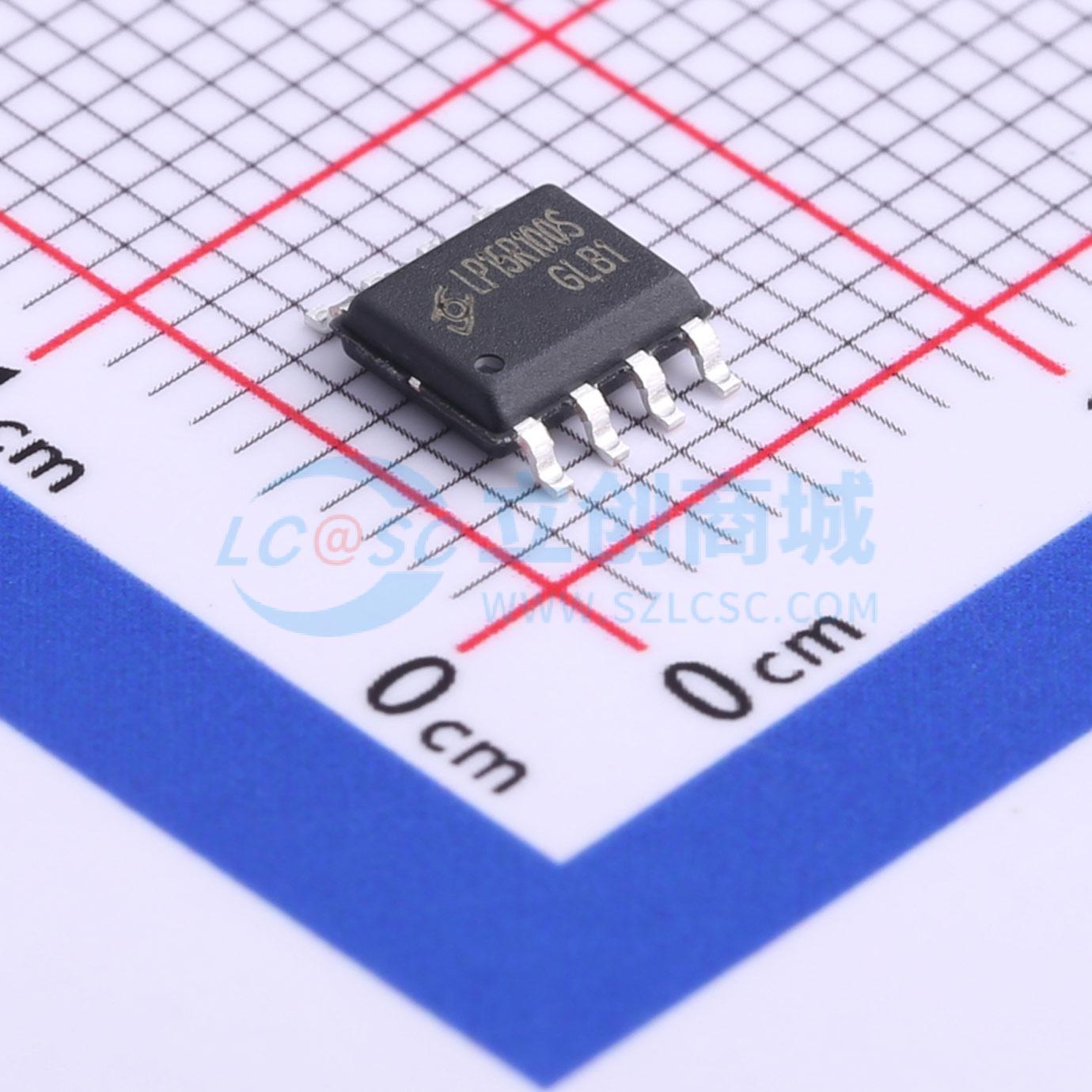

温馨提醒：图片仅供参考，商品以实物为准

LP15R100S

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LPSR100为高性能的开关电源100V同步整流系列产品，兼容多种开关电源控制系统。LPSR100支持DCM和CCM多种工作模式。 LPSR100采用专利的整流管开通判定技术，可以有效的避免因激磁振荡引起的驱动芯片误开通。
品牌名称: 芯茂微
商品型号: LP15R100S
商品编号: C360159
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.185克(g)

商品参数

商品概述

LPSR100为高性能的开关电源100V同步整流系列产品，兼容多种开关电源控制系统。LPSR100支持DCM和CCM多种工作模式。 LPSR100采用专利的整流管开通判定技术，可以有效的避免因激磁振荡引起的驱动芯片误开通。 LPSR100具有极快的关断速度，可以大幅度降低在CCM工作条件下因关断延迟造成的效率损失。 LPSR100集成VCC供电技术，在不需要辅助绕组供电的情况下，保证芯片VCC不会欠压。 LPSR100采用TO220-3L/TO252-2L/SOP8L/PDFN5*6封装。

商品特性

开关电源同步整流应用兼容DCM和CCM多种工作模式
内置100V耐压功率管
专利的整流管开通技术
集成VCC供电
芯片供电欠压保护
芯片过压钳位
外围元器件少

应用领域

充电器和适配器的同步整流
正激控制器和反激控制器
其他开关电源控制系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	同步整流控制器
	适用AC-DC架构	反激式；正激式
	是否内置MOS	内置
	工作电压	5.8V~6.4V
	MOS耐压	100V

	属性	参数值
	模式支持	DCM；CCM
	导通电阻	15mΩ
	静态电流(Iq)	350uA
	关断延时	33ns
	工作温度	-40℃~+150℃
