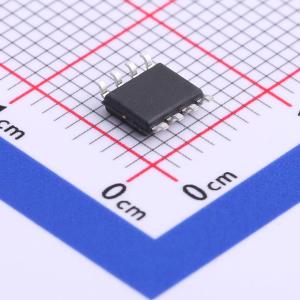

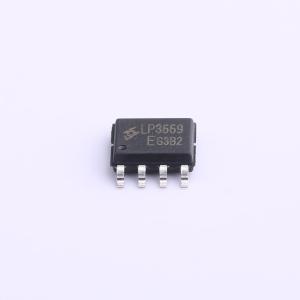

温馨提醒：图片仅供参考，商品以实物为准
商品参数
参数完善中
商品概述
LP3669 是一款高性能隔离型适配器和充电器的自供电原边反馈控制芯片。通过检测变压器原边的电流和电压实现恒流和恒压功能，内置环路稳定性补偿，可以省略 TL431、光电耦合器以及辅助绕组供电。 LP3669 通过设定外部的限流电阻和变压器原副边匝比来实现恒流输出功能；通过设定 FB 的分压电阻就可以实现恒压功能。同时为了实现更好的输出电压调整率，LP3669 内置输出线缆补偿功能，可以通过设定 FB 上电阻的值来调节输出线缆补偿值。 LP3669 集成了多种保护功能，包括 VCC 钳位/欠压保护，输出短路保护，过温保护等。 LP3669 采用 SOP7L/SOP8L/DIP7 封装
商品特性
- 集成 BJT，适用于 15W 以下隔离方案
- 自供电，三绕组应用省 VCC 辅组供电回路
- 极低的待机功耗，满足六级能效
- 谷底开通机制，提升系统效率
- 专利的电流驱动，降低温升
- 特有随机抖频，改善 EMI
- 高精度的恒压恒流控制
- 特有的输出线损补偿技术
- PFM/PWM 多模式控制改善音频特性
- 输出短路保护功能
- VCC 欠压保护功能
- 过温保护
应用领域
- 适配器、充电器
- LED 驱动电源
- 线性电源和 RCC 开关电源升级换代
- 其它辅助电源
