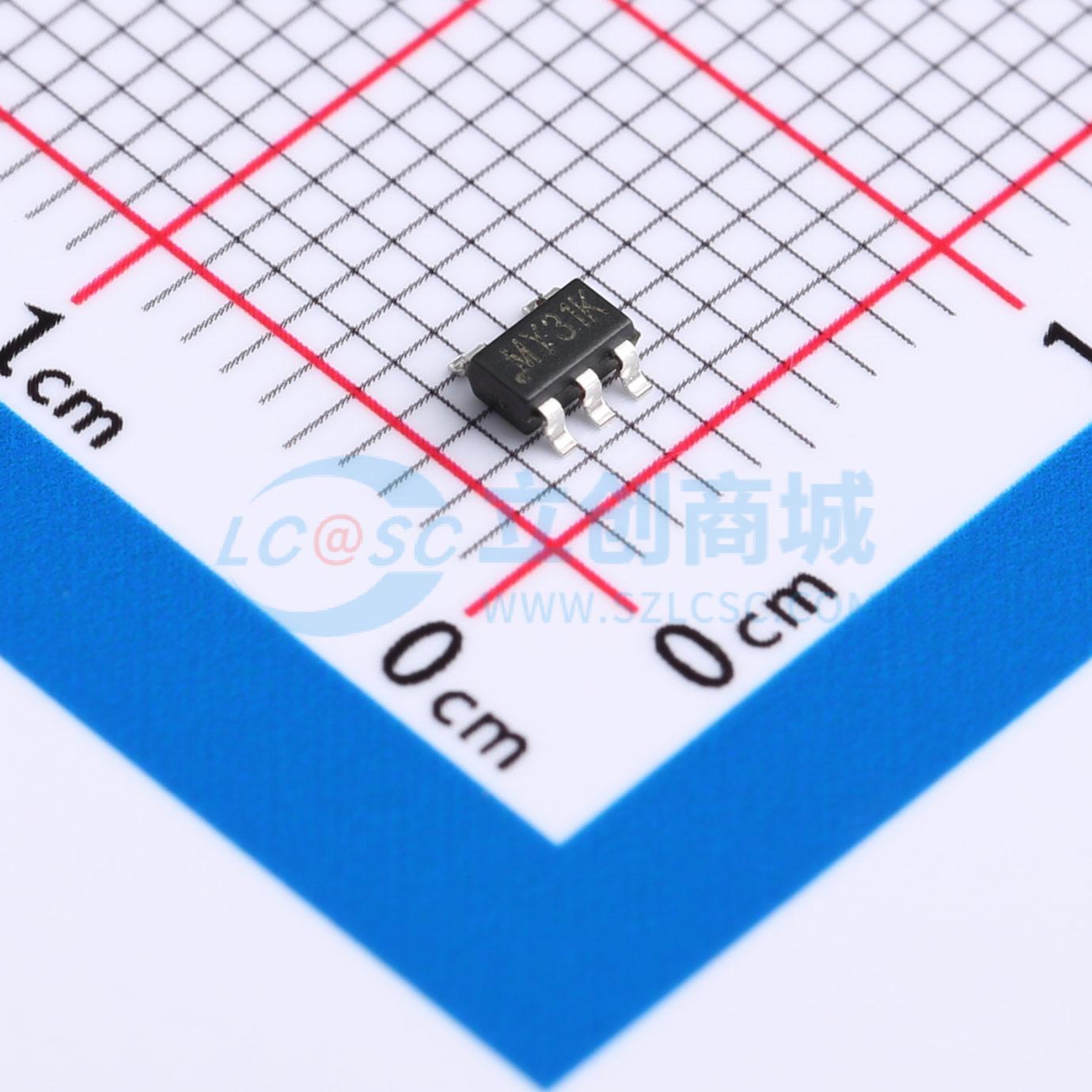

温馨提醒：图片仅供参考，商品以实物为准

CL4064M

400mA线性锂离子电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CL4064M是一款性能优异的单节锂离子电池恒流/恒压线性充电器。采用SOT23-5L封装配合较少的外围原件使其非常适用于便携式产品，并且适合给USB电源以及适配器电源供电。基于特殊的内部MOSFET架构以及防倒充电路，CL4064M不需要外接检测电阻和隔离二极管。
品牌名称: CHIPLINK(芯联)
商品型号: CL4064M
商品编号: C2961128
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.049克(g)

商品参数

商品概述

CL4064M是一款性能优异的单节锂离子电池恒流/恒压线性充电器。采用SOT23-5L封装配合较少的外围原件使其非常适用于便携式产品，并且适合给USB电源以及适配器电源供电。基于特殊的内部MOSFET架构以及防倒充电路，CL4064M不需要外接检测电阻和隔离二极管。当外部环境温度过高或者在大功率应用时，热反馈可以调节充电电流以降低芯片温度。充电电压固定在4.24V，而充电电流则可以通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值的3/10，芯片将终止充电循环。当输入电压断开时，CL4064M进入睡眠状态，电池漏电流将降到1uA以下。CL4064M还可以被设置于停机模式，此时芯片静态电流降至35uA。CL4064M还包括其他特性：欠压锁定，自动再充电和充电状态标志。与常规6V工作的CL4054相比，CL4064M工作电压更高：可稳定工作在12V，Surge承受电压达到16V

商品特性

最高工作电压：12V
Surge承受电压：16V
可编程充电电流：400mA
无需外接MOSFET，检测电阻以及隔离二极管
用于单节锂电池、采用SOT23-5L封装的完整线性充电器
恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
精度达到±1%的4.24V预充电电压
用于电池电量检测的充电电流监控器输出
3/10充电终止，自动再充电
充电状态输出显示
待机模式下的静态电流为35uA
2.9V涓流充电
软启动限制浪涌电流

应用领域

移动电话、PDA
MP3、MP4播放器
充电器
数码相机
电子词典
蓝牙、GPS导航仪
便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~14V
	最大充电电流	600mA
	充电饱和电压	4.24V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	35uA
