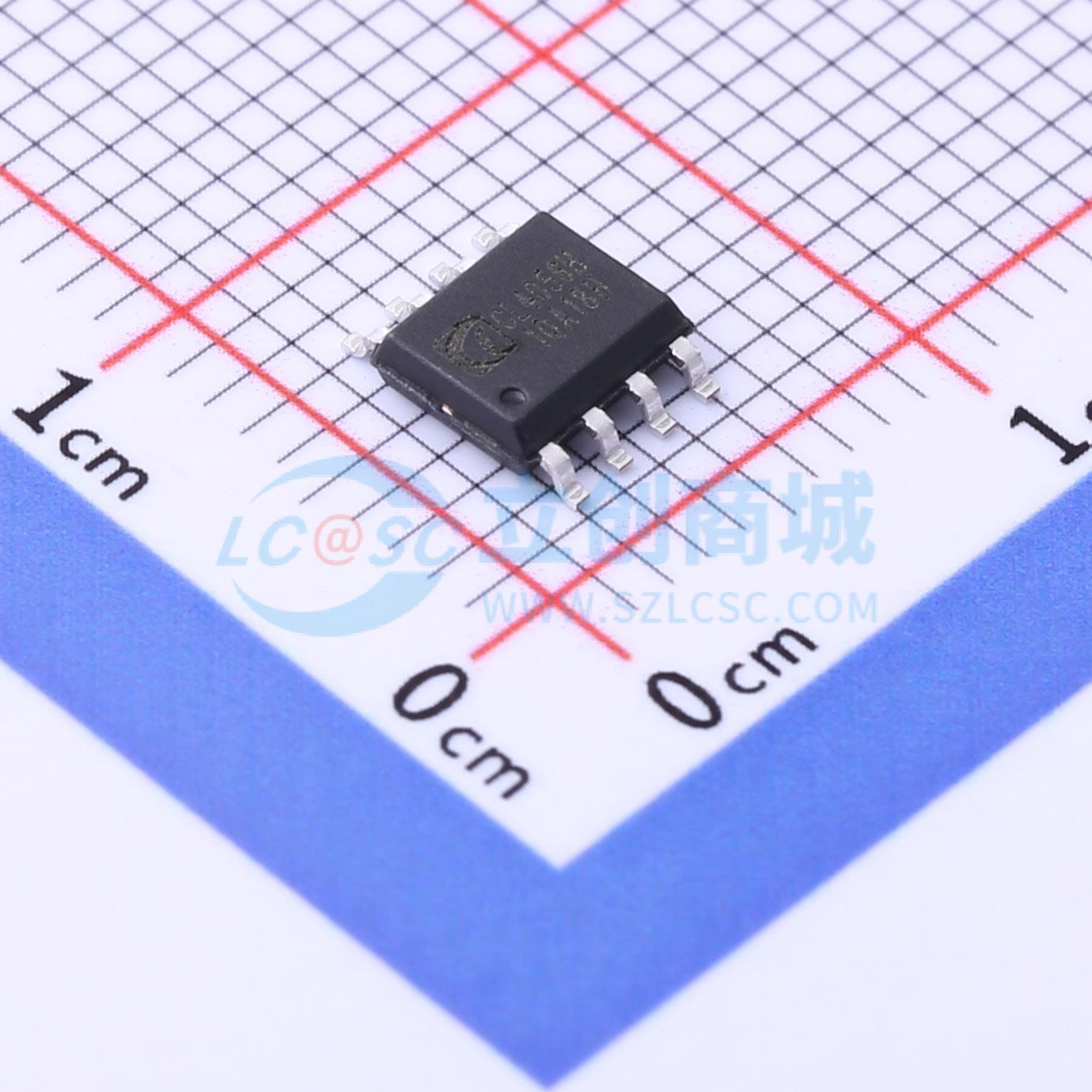

CL4056H
1A线性锂离子电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CL4056H是一款性能优异的单节锂离子电池恒流/恒压线性充电器。采用ESOP8封装配合较少的外围原件使其非常适用于便携式产品，并且适合给USB电源以及适配器电源供电。基于特殊的内部MOSFET架构以及防倒充电路，不需要外接检测电阻和隔离二极管。
- 品牌名称
- CHIPLINK(芯联)
- 商品型号
- CL4056H
- 商品编号
- C2961129
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.166克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~6.5V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.24V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 35uA |
商品概述
CL4056H是一款性能优异的单节锂离子电池恒流/恒压线性充电器。采用ESOP8封装配合较少的外围原件使其非常适用于便携式产品，并且适合给USB电源以及适配器电源供电。基于特殊的内部MOSFET架构以及防倒充电路，不需要外接检测电阻和隔离二极管。当外部环境温度过高或者在大功率应用时，热反馈可以调节充电电流以降低芯片温度。充电电压固定在4.24V，而充电电流则可以通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值的1/10，芯片将终止充电循环。
商品特性
- 高耐压输入电压保护
- 可编程使充电电流可达1000mA
- 不需要MOSFET，检测电阻以及隔离二极管
- 用于单节锂电池、采用ESOP8封装的完整线性充电器
- 恒电流/恒电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
- 从USB接口管理单片锂离子电池
- 精度达到 ±1% 的4.24V预设充电电压
- 充电状态双输出、无电池和故障状态显示
- C/10充电电流终止
- 待机模式下的静态电流为35uA
- 2.9V涓流充电电压
- 电池温度监测
- 软启动限制浪涌电流
- BAT电池端反接保护
- 电池欠压保护可激活充电
应用领域
- 玩具，台灯，游戏手柄
- 充电器
- 数码相机
- 电子词典
- 蓝牙、GPS导航仪
- 便携式设备
