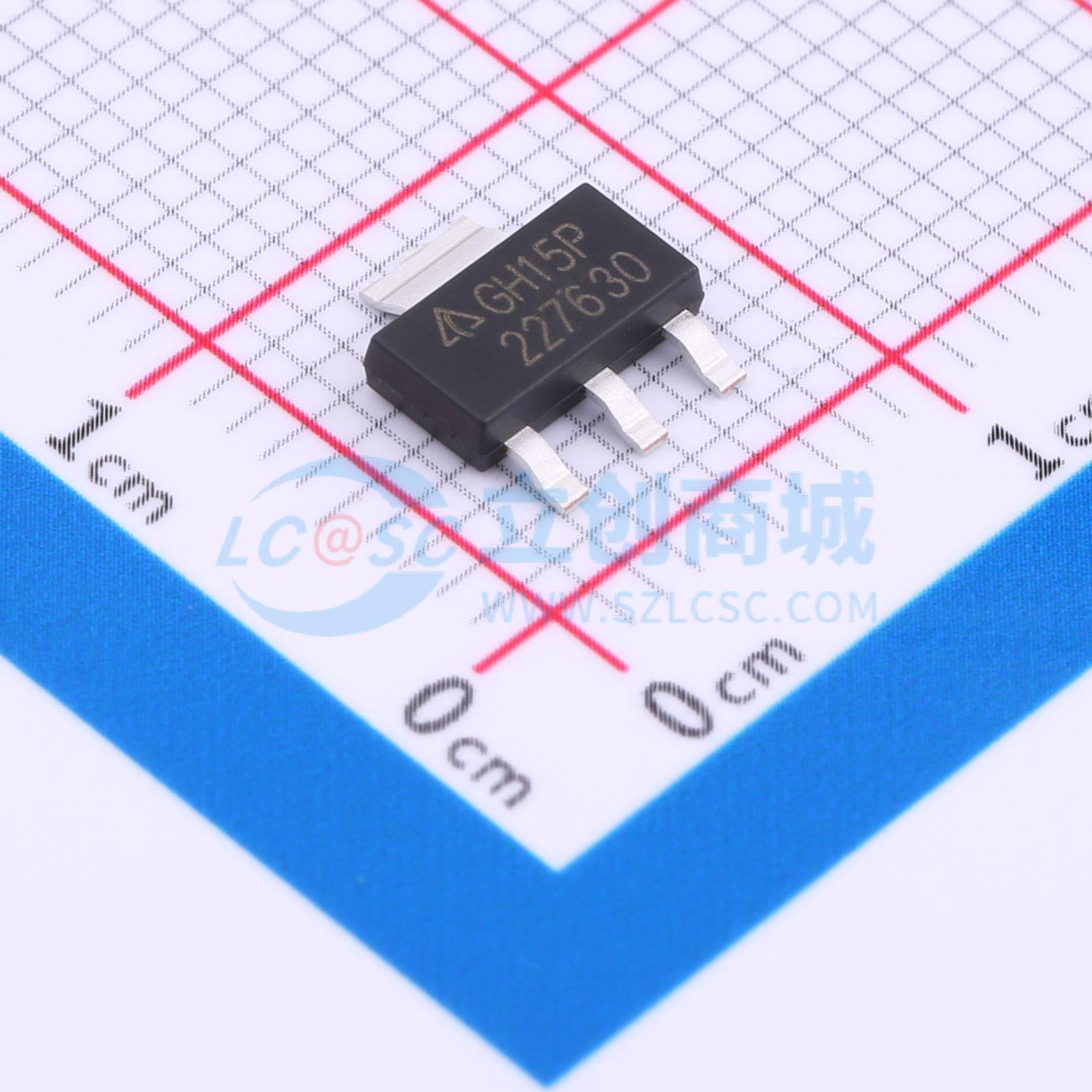

温馨提醒：图片仅供参考，商品以实物为准
AZ2117H-ADJTRG1
低压差三端稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AZ2117是一款低压差三端稳压器。AZ2117针对低压应用进行了优化，在这些应用中，瞬态响应和最小输入电压至关重要。它具备限流和热关断功能
- 品牌名称
- DIODES(美台)
- 商品型号
- AZ2117H-ADJTRG1
- 商品编号
- C2960364
- 商品封装
- TO-261-4
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 15V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 60dB@(120Hz) | |
| 压差 | 1.5V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1mA | |
| 噪声 | 0.003%Vout | |
| 特性 | 过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
AZ2117是一款低压差三端稳压器。 AZ2117针对瞬态响应和最小输入电压至关重要的低电压应用进行了优化。它具备限流和热关断功能。其电路包含一个经过微调的带隙基准源，以确保输出电压精度在±1%以内。片上热关断功能可防止大电流和环境温度共同作用导致结温过高。 AZ2117有可调输出电压版本。它还有一个可调版本，可通过两个外部电阻设置输出电压。 AZ2117采用行业标准的SOT223系列功率封装。
商品特性
- 限流：1.35A（典型值）
- 10Hz至10kHz的输出噪声：为输出电压的0.003%
- 负载电流为300mA、频率为120Hz时的电源抑制比：60dB
- 输出电压精度：±1%
- 片上热关断
- 最大静态电流：IQMAX = 1mA
- 与低ESR陶瓷电容兼容
- 工作结温：-40°C至+125°C
- 完全无铅，完全符合RoHS标准，无卤素和锑。“绿色”器件
应用领域
- USB设备
- 附加卡
- DVD播放器
- 电脑主板
