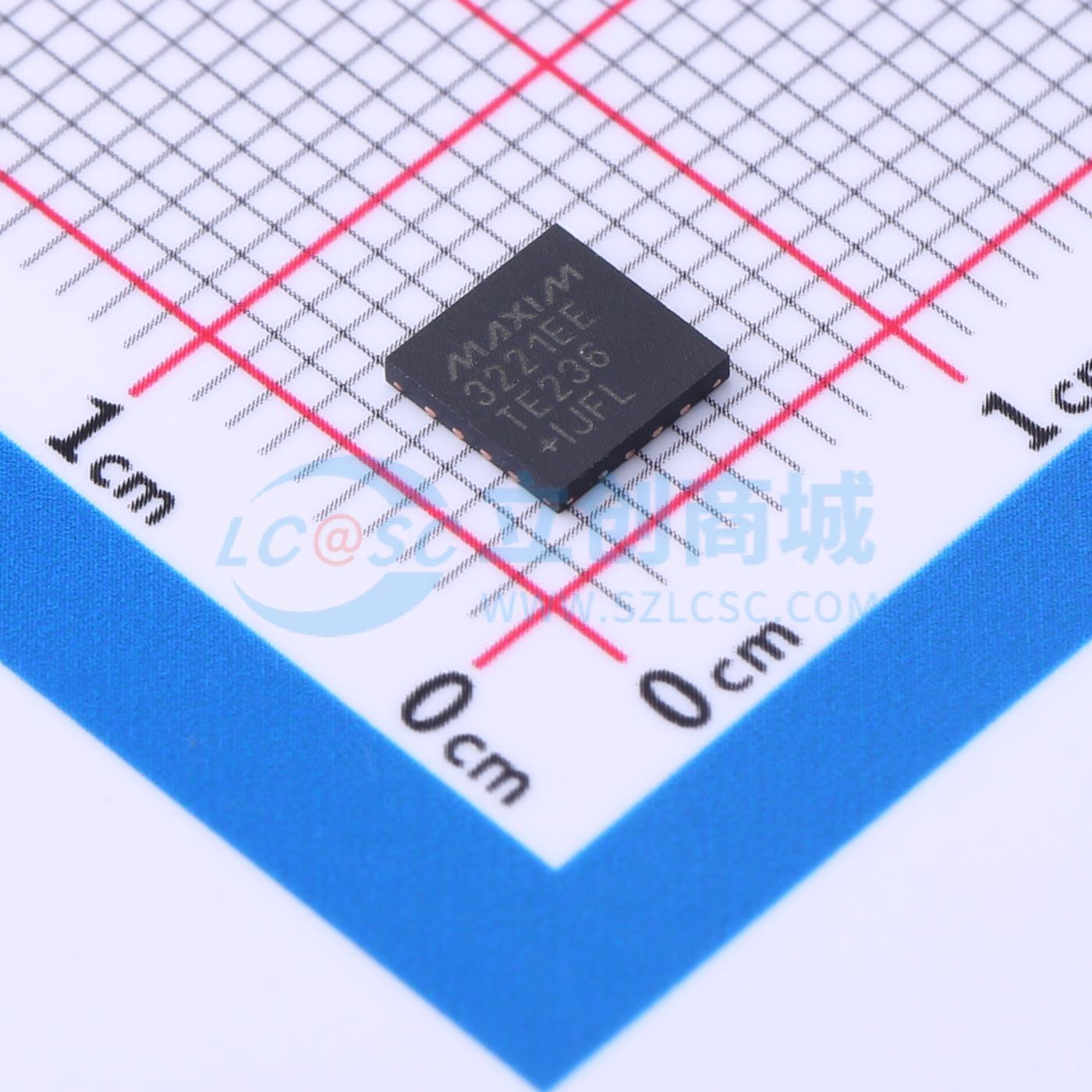

温馨提醒：图片仅供参考，商品以实物为准

MAX3221EETE+

具有自动关断功能的±15kV ESD保护、1μA、3.0V至5.5V、250kbps RS-232收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗、高ESD保护的RS-232收发器，支持自动关断功能。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX3221EETE+
商品编号: C2959823
商品封装: TQFN-16(5x5)
包装方式: 管装
商品毛重: 0.035克(g)

商品概述

MAX3221E/MAX3223E/MAX3243E是3V供电的EIA/TIA-232和V.28/V.24通信接口，具有自动关机/唤醒功能、高速数据传输能力和增强的静电放电(ESD)保护。所有发送器输出和接收器输入均采用IEC 1000-4-2空气放电标准进行±15kV保护，采用IEC 1000-4-2接触放电标准进行±8kV保护，并采用人体模型进行±15kV保护。

这些收发器通过Maxim的革命性AutoShutdown功能实现了1µA的电源电流。当RS-232电缆断开连接或连接的外设发送器关闭时，它们无需更改现有的BIOS或操作系统即可进入低功耗关机模式，从而节省电力。

这些收发器具有专有的低压降发送器输出级，通过双电荷泵从+3.0V到+5.5V的电源提供真正的RS-232性能。电荷泵仅需要四个小型0.1µF电容即可在+3.3V电源下工作。每种器件都保证在保持RS-232输出电平的同时以250kbps的数据速率运行。

MAX3221E仅包含一个驱动器和一个接收器，使其成为最小的单电源RS-232收发器。MAX3223E有两个驱动器和两个接收器。MAX3243E是一个完整的3驱动器/5接收器串行端口，非常适合笔记本或亚笔记本电脑。它还包括两个始终激活的非反相接收器输出，允许监控外部设备而不会使电路中可能已断电的保护二极管正向偏置。

MAX3221E、MAX3223E和MAX3243E有节省空间的TQFN、SSOP和TSSOP封装可供选择。

应用领域

笔记本电脑、亚笔记本电脑和掌上电脑
手机
电池供电设备
手持设备
外设
打印机

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(60个/管，最小起订量 1 个)

个

起订量：1 个60个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	数据速率	250Kbps
	工作电压	3V~5.5V
	工作温度	-40℃~+85℃
