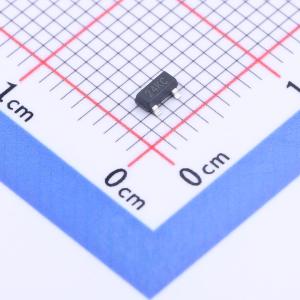

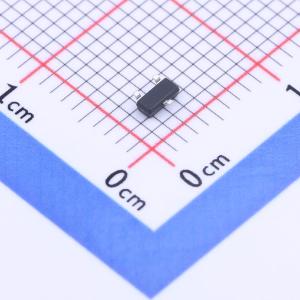

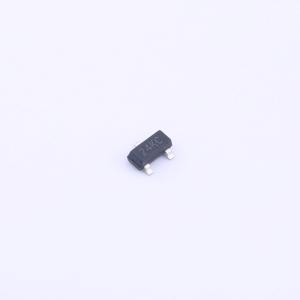

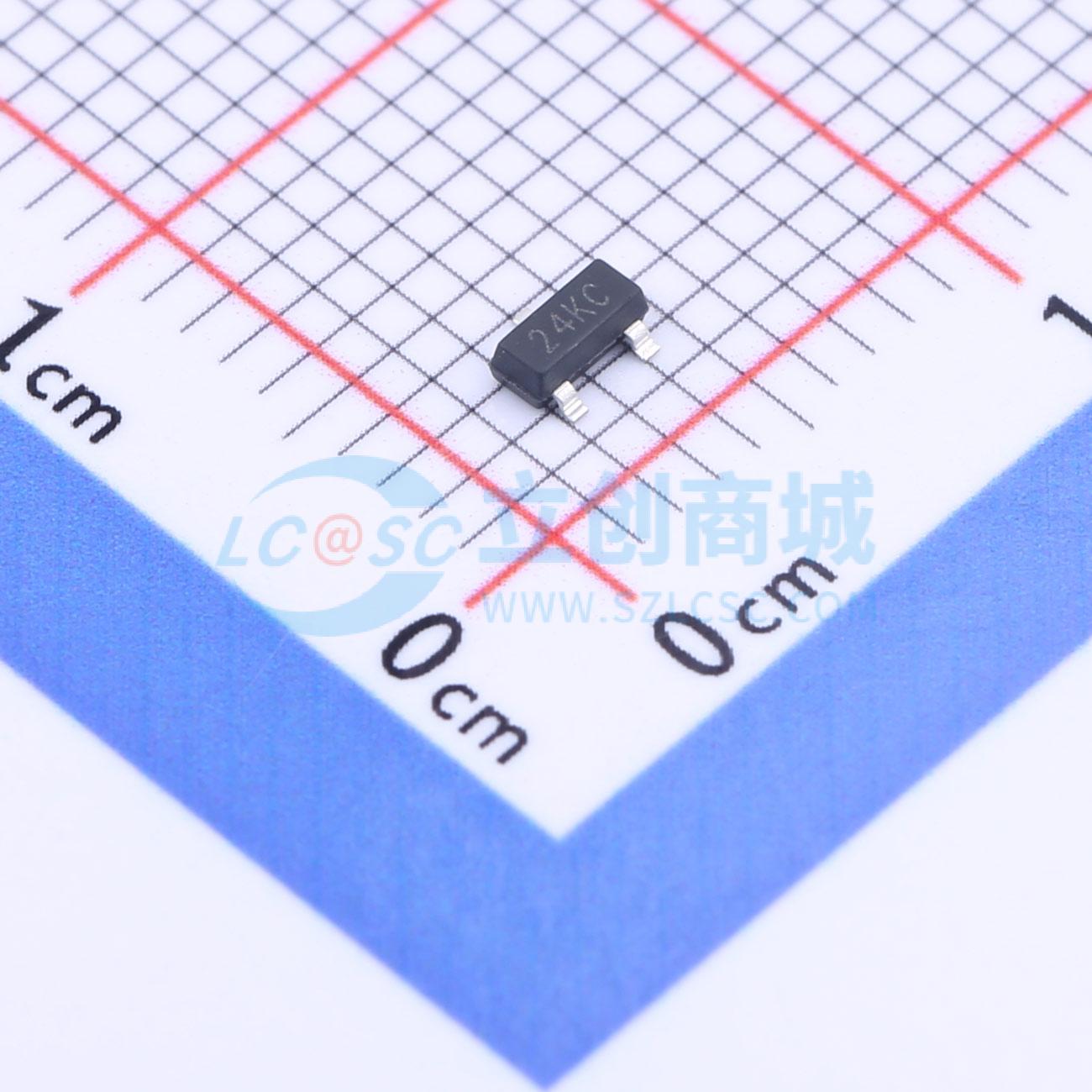

温馨提醒：图片仅供参考，商品以实物为准
CDSOT23-T24CAN
双向 24V截止 峰值浪涌电流：5.5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款专为需要瞬态过压保护功能的应用而设计。它适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备,CAN通信等应用场景。这些器件非常适合电路板空间有限的情况。专门用于保护连接到电源、数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- CDSOT23-T24CAN
- 商品编号
- C2959841
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 5.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 250W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 32V | |
| 反向电流(Ir) | 80nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 17pF |
商品特性
- 250W 峰值脉冲功率（8/20μs）
- 保护两条双向线路
- 超低泄漏：纳安级别
- 工作电压：24V
- 低钳位电压
- 符合以下标准： - IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV - IEC 61000 - 4 - 4（EFT）40A（5/50ns） - IEC 61000 - 4 - 5（雷击）5A（8/20μs）
- 符合 RoHS 标准
- SOT - 23 封装
- 模塑料可燃性等级：UL 94V - 0
- 包装：按照 EIA 481 标准的卷带包装 每 7 英寸卷带 3000 片
应用领域
- CAN 总线保护
- 汽车应用
