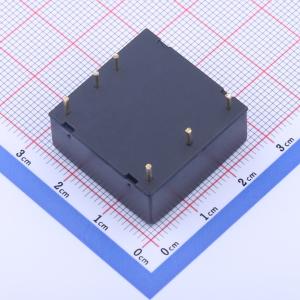

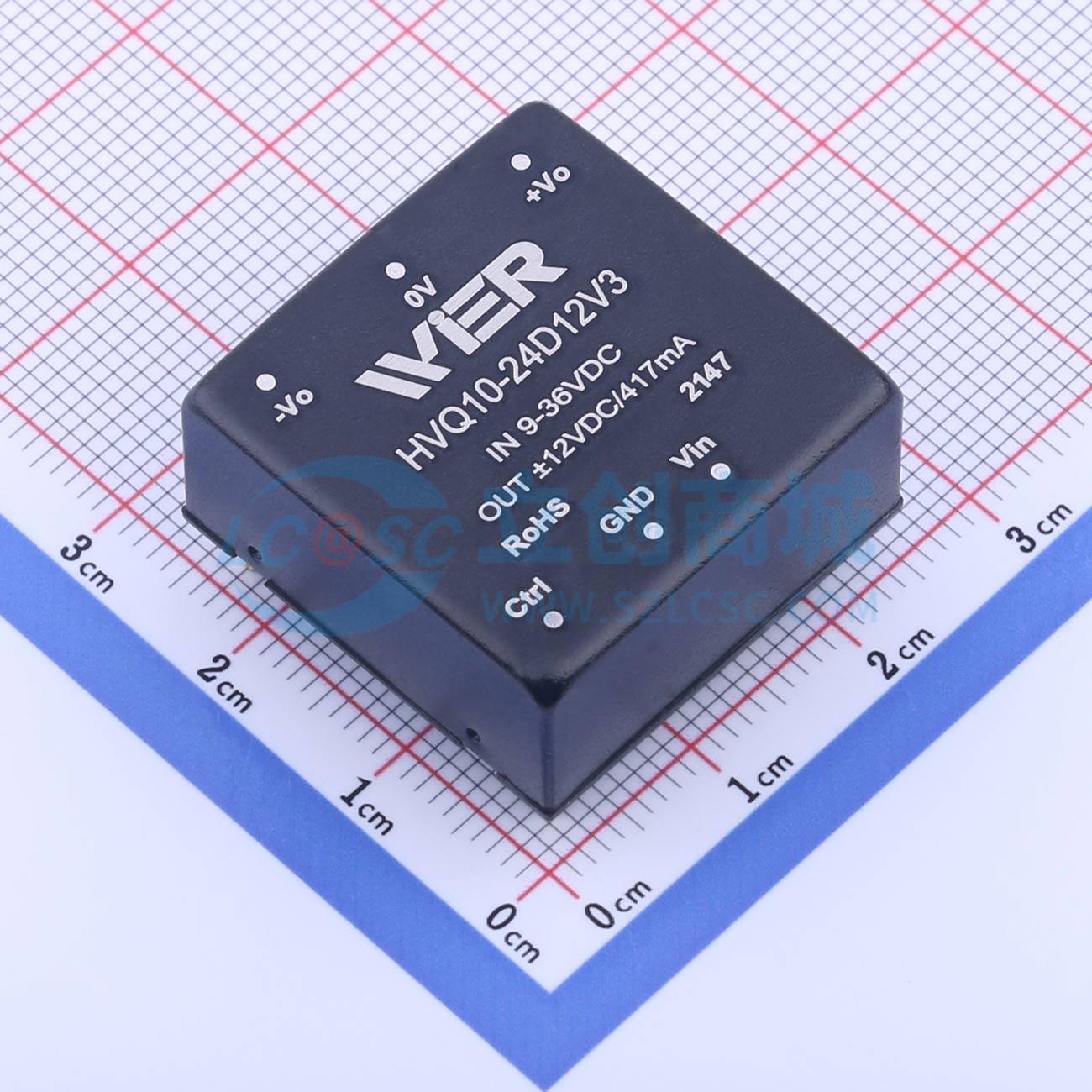

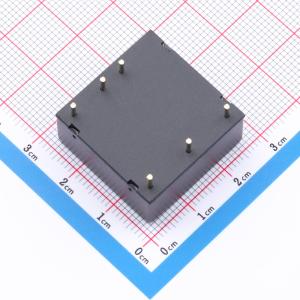

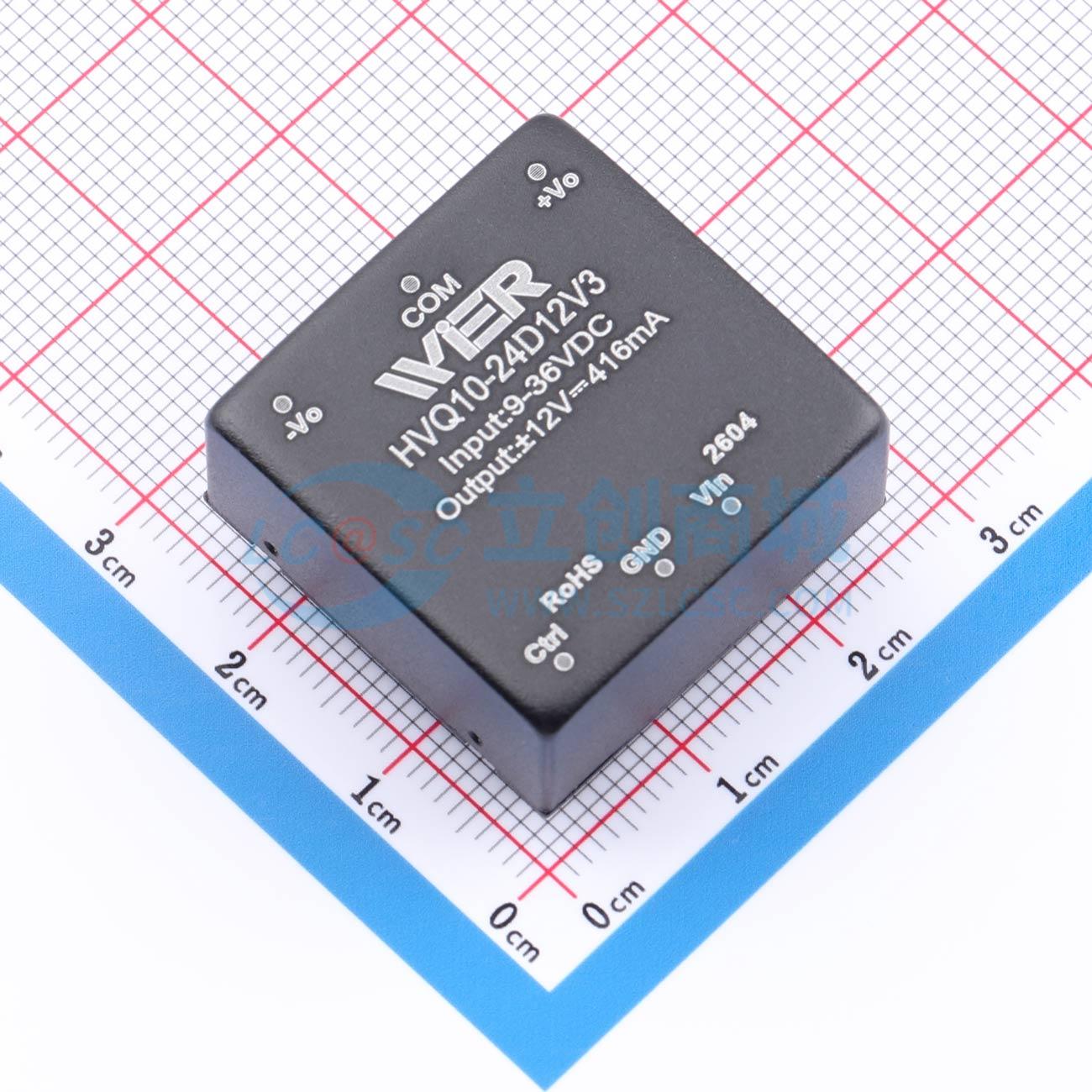

HVQ10-24D12V3
DCDC电源模块，具备输出过电流、短路保护机制，4:1超宽输入电压范围，A4S封装拓展系列具备输入防反接保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入电压(标称值) 24 输出电压(VDC) ±12 最小电流(mA) 最大电流(mA) ±416/0 满载效率(%) 87 最大容性负载(uF) #470
- 品牌名称
- WIER(微尔)
- 商品型号
- HVQ10-24D12V3
- 商品编号
- C2959759
- 商品封装
- SMD
- 包装方式
- 管装
- 商品毛重
- 22.325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 2 | |
| 工作电压(Vin) | 9V~36V | |
| 转换效率 | 87% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 416mA | |
| 最大容性负载 | 470uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 欠压保护；过流保护；短路保护；过压保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 300kHz | |
| 纹波噪声 | 40mVp-p | |
| 长度 | 25.4mm | |
| 宽度 | 25.4mm | |
| 高度 | 12mm |
商品特性
- 封装形式：1英寸 × 1英寸
- 工作温度范围：-40℃ 至 +85℃
- 隔离耐压：1500VDC
- 效率最高可达88%
- 具备输出过电流、短路保护机制
- 4:1超宽输入电压范围
- A4S 封装拓展系列具备输入防反接保护
应用领域
- 工业
- 电力
- 仪器仪表
- 通信
- 轨道交通
