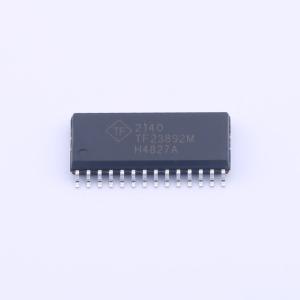

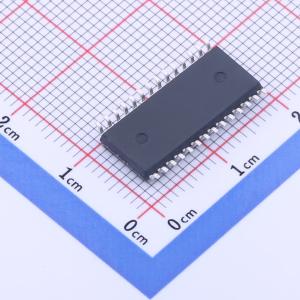

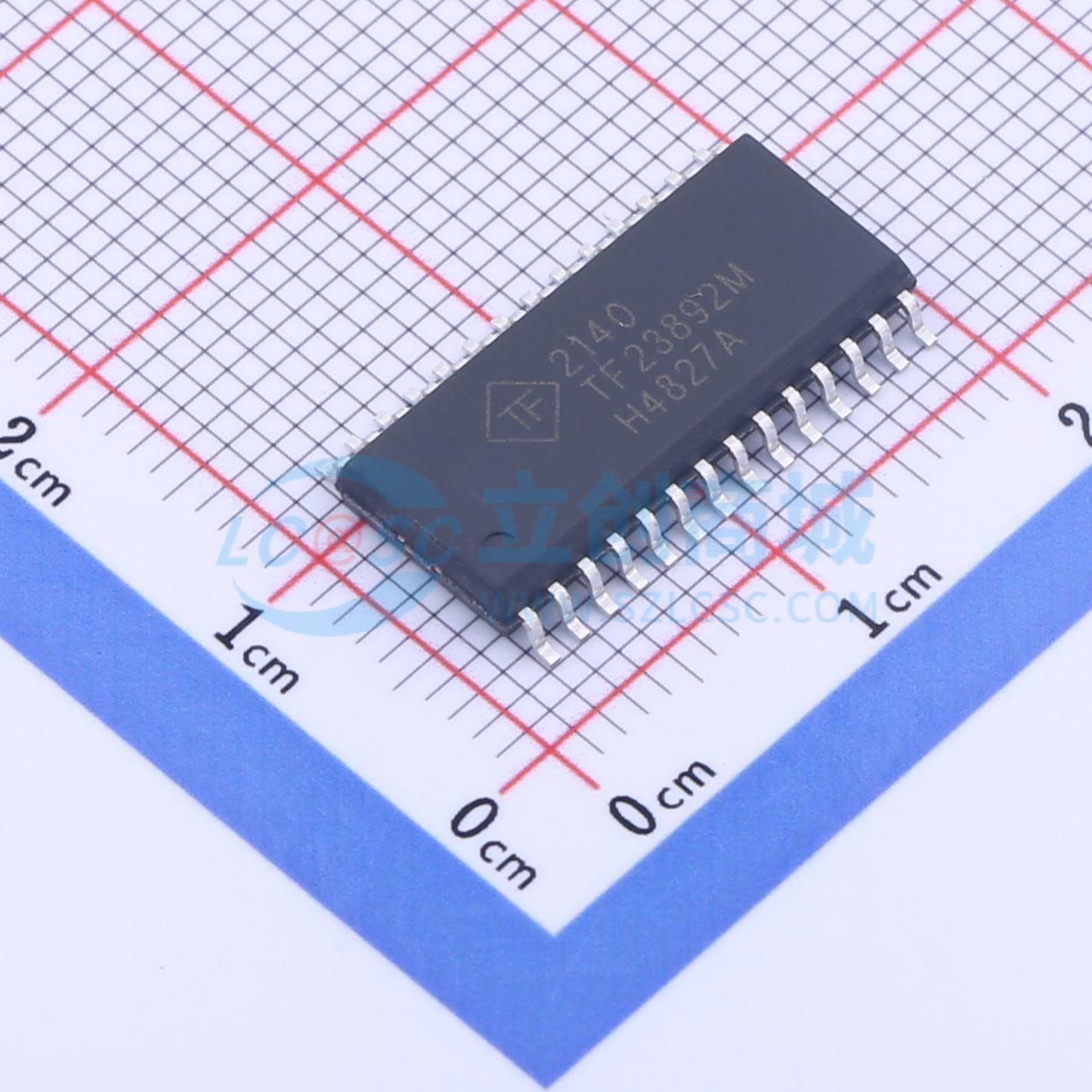

温馨提醒：图片仅供参考，商品以实物为准

TF23892M-TLH

三相半桥栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高压600V, 三相, 高低边栅极驱动器, MOSFETs或IGBTs预驱
品牌名称: TFSS(德律风根)
商品型号: TF23892M-TLH
商品编号: C2958769
商品封装: SOIC-28
包装方式: 编带
商品毛重: 1.18克(g)

商品参数

商品概述

一款三相栅极驱动器IC，专为高压、高速应用而设计，采用半桥配置驱动N沟道MOSFET和IGBT。高压工艺使高端在自举操作中可切换至600V。逻辑输入与标准TTL和CMOS电平（低至3.3V）兼容，便于与控制设备连接，且低电平使能，能在高噪声环境中更好地工作。驱动器输出具有高脉冲电流缓冲器，旨在将驱动器的交叉导通降至最低。具备多种保护功能：直通保护逻辑、VCC和VBS欠压锁定（UVLO）、过流保护。Vcc UVLO和过流保护触发自动故障清除，其定时可通过外部电容进行调节。采用SOIC 28封装，工作温度范围扩展至 -40℃至 +125℃。

商品特性

三个浮动高端驱动器，自举操作可达600V
350mA源极 / 650mA漏极输出电流能力
输出耐受负瞬变，抗dV/dt干扰
逻辑输入支持3.3V
290ns的内部死区时间，保护MOSFET
宽栅极驱动器电源电压范围：10V至20V
所有通道的传播延迟匹配
输出与输入反相
施密特触发逻辑输入
交叉导通预防逻辑
所有通道的欠压锁定
过流保护可关闭驱动器
扩展温度范围：-40℃至 +125℃

应用领域

三相电机逆变器驱动器
白色家电 - 空调、洗衣机、冰箱
工业电机逆变器 - 电动工具、机器人
通用三相逆变器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET；IGBT
	驱动通道数	6
	灌电流(IOL)	650mA
	拉电流(IOH)	350mA
	工作电压	10V~20V

	属性	参数值
	上升时间(tr)	40ns
	下降时间(tf)	25ns
	传播延迟 tpLH	270ns
	传播延迟 tpHL	270ns
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	1.1mA
