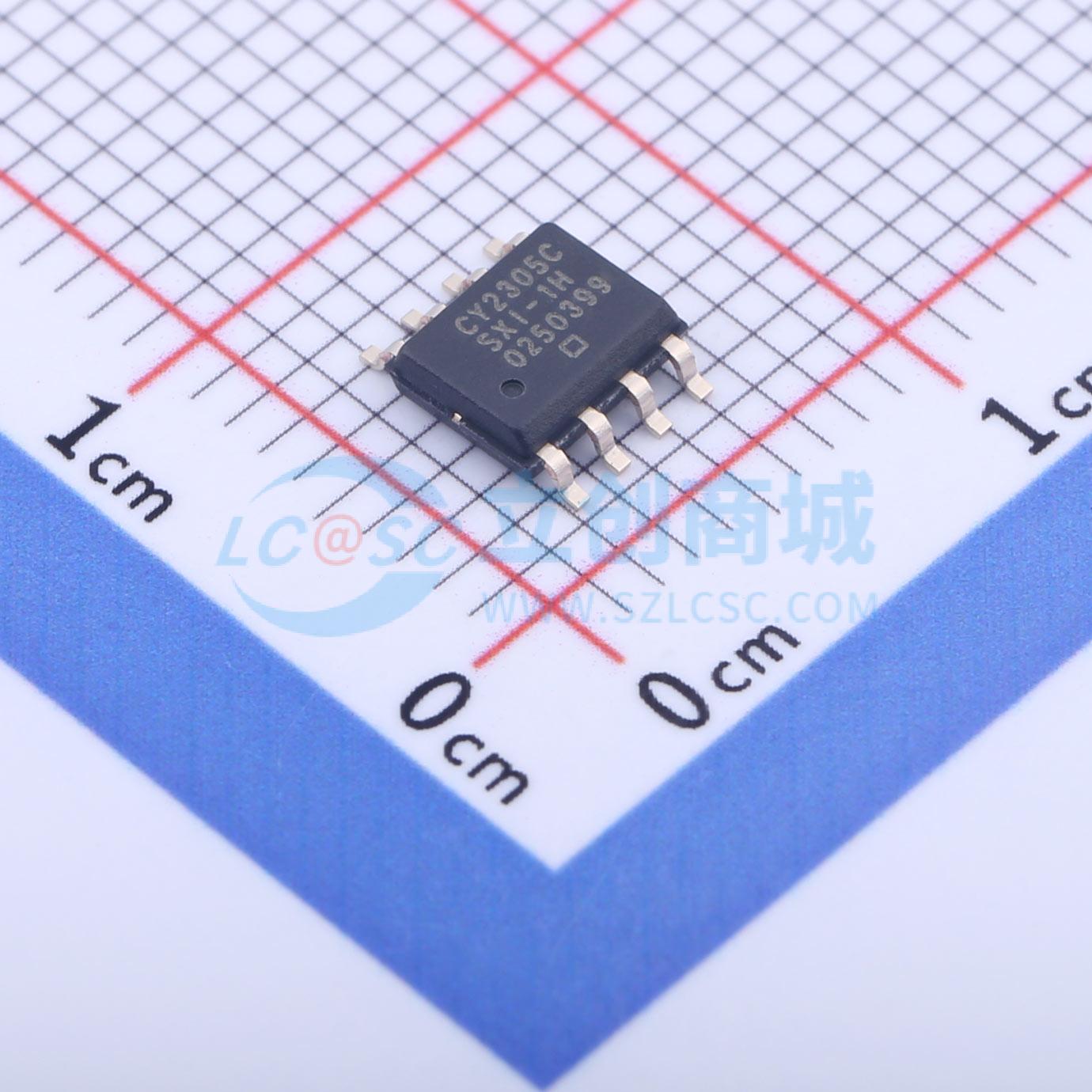

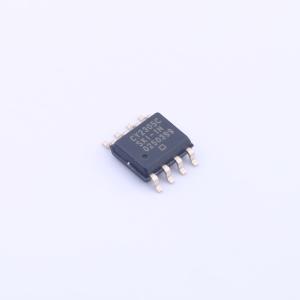

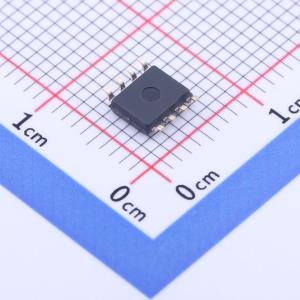

CY2305CSXI-1HT

CY2305C和CY2309C是CY2305和CY2309的裸片替换部件。 CY2309C是一款低成本的3.3 V零延迟缓冲器，旨在分配高速时钟，提供16引脚SOIC或TSSOP封装。CY2305C是CY2309C的8引脚版本。它接受一个参考输入，并驱动五个低偏斜时钟输出。每个器件的-1H版本可在100 MHz - 133 MHz频率下工作，且驱动能力比-1版本更强。所有部件都带有片上锁相环（PLL），可锁定REF引脚上的输入时钟。PLL反馈在片上完成，取自CLKOUT焊盘。 CY2309C有两组输出，每组四个，由选择输入控制。如果不需要所有输出时钟，B组输出将呈三态。为了进行芯片和系统测试，选择输入可将输入时钟直接应用到输出端。 当REF输入没有上升沿时，CY2305C和CY2309C的PLL进入掉电模式。在此状态下，输出呈三态，PLL关闭。对于商业温度范围的器件，这将使电流消耗小于12.0 μA；对于工业和汽车A温度范围的部件，电流消耗为25.0 μA。CY2309C的PLL在另一种情况下也会关闭。 在特殊情况下，当S2:S1为1:0时，PLL被旁路，REF从直流到最大允许频率输出。在此模式下，该部件表现为非零延迟缓冲器，输出不呈三态。 CY2305C或CY2309C有两种或三种不同的配置。CY2305C - 1或CY2309C - 1是基础部件。CY2305 - 1H或CY2309 - 1H是-1版本的高驱动版本，其上升和下降时间比-1版本快得多。

• 10 MHz至100 - 133 MHz工作范围
• 零输入和输出传播延迟
• 多个低偏斜输出
• 一个输入驱动五个输出（CY2305C）
• 一个输入驱动九个输出，分组为4 + 4 + 1（CY2309C）
• 典型周期抖动为50 ps（15 pF，66 MHz）
• 测试模式可旁路锁相环（PLL）（CY2309C）
• 提供节省空间的16引脚150 Mil小外形集成电路（SOIC）或4.4 mm薄收缩小外形封装（TSSOP）封装（CY2309C），以及8引脚、150 Mil SOIC封装（CY2305C）
• 3.3 V工作电压
• 提供商业、工业和汽车A级产品
