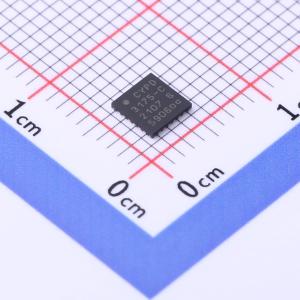

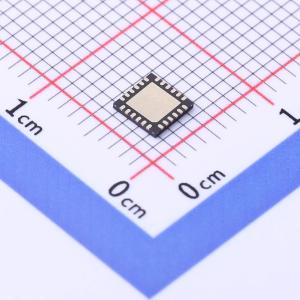

CYPD3175-24LQXQT

EZ-PDTM CCG3PA，USB Type-C端口控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CCG3PA提供额外的功能和BOM集成优势。使用Cypress专有的MoS8技术，支持USB PD3.0 Version 1.1 Spec，包括可编程电源模式。
品牌名称: Infineon/CYPRESS(赛普拉斯)
商品型号: CYPD3175-24LQXQT
商品编号: C2952419
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

EZ-PD CCG3PA是一款高度集成的USB Type-C端口控制器，符合最新的USB Type-C和PD标准，适用于PC电源适配器、移动充电器、车载充电器和移动电源应用。在这些应用中，CCG3PA提供了额外的功能和物料清单（BOM）集成优势。CCG3PA采用专有的M0S8技术，配备32位Arm Cortex-M0处理器、64 KB闪存、完整的Type-C USB-PD收发器、Type-C端口所需的所有端接电阻、用于电压（VBUS）调节的集成反馈控制电路以及系统级ESD保护。它提供24引脚QFN和16引脚SOIC封装。

商品特性

支持包括可编程电源模式的USB PD3.0版本1.1规范
可配置电阻RP和RD
支持一个USB Type-C端口和一个Type-A端口
支持QC 4.0、苹果2.4A充电、AFC、BC 1.2
在DP/DM线上集成所有所需的端接
二次侧反馈节点的模拟调节（直接反馈或光耦）
集成用于VBUS控制的并联稳压器功能
恒流或恒压模式
支持用于恒流控制的低端电流检测
VBUS到CC短路保护
片上过压保护（OVP）、过流保护（OCP）、欠压保护（UVP）和短路保护（SCP）
通过集成ADC电路支持一次性可编程（OTP）
Arm Cortex-M0 CPU
64 KB闪存
8 KB SRAM
集成振荡器，无需外部时钟
3.0至24.5 V工作电压（耐受30 V）
在CC、VBUS_C_MON_DISCHARGE、DP0、DM0、P2.2和P2.3引脚上，基于IEC61000-4-2 4C级标准，支持±8 kV接触放电和±15 kV空气间隙放电
24引脚QFN和16引脚SOIC封装
支持扩展工业温度范围-40℃至+105℃

应用领域

PC电源适配器
移动充电器
车载充电器
移动电源应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	USB转换芯片
	应用功能	控制器
	USB协议版本	-
	工作电压	2.7V；3V~5.5V；24.5V

	属性	参数值
	工作温度	-40℃~+105℃
	工作电流	10mA
	静态电流	100uA
