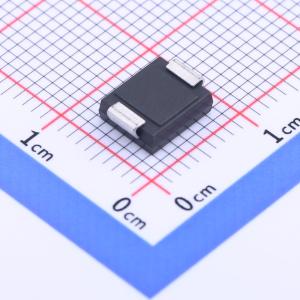

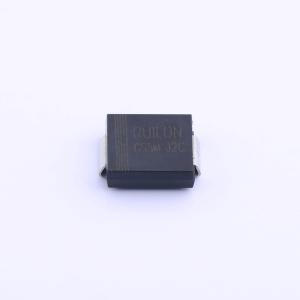

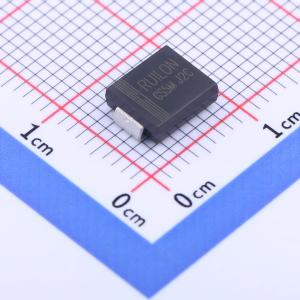

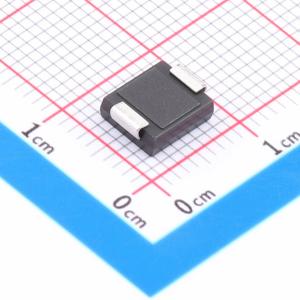

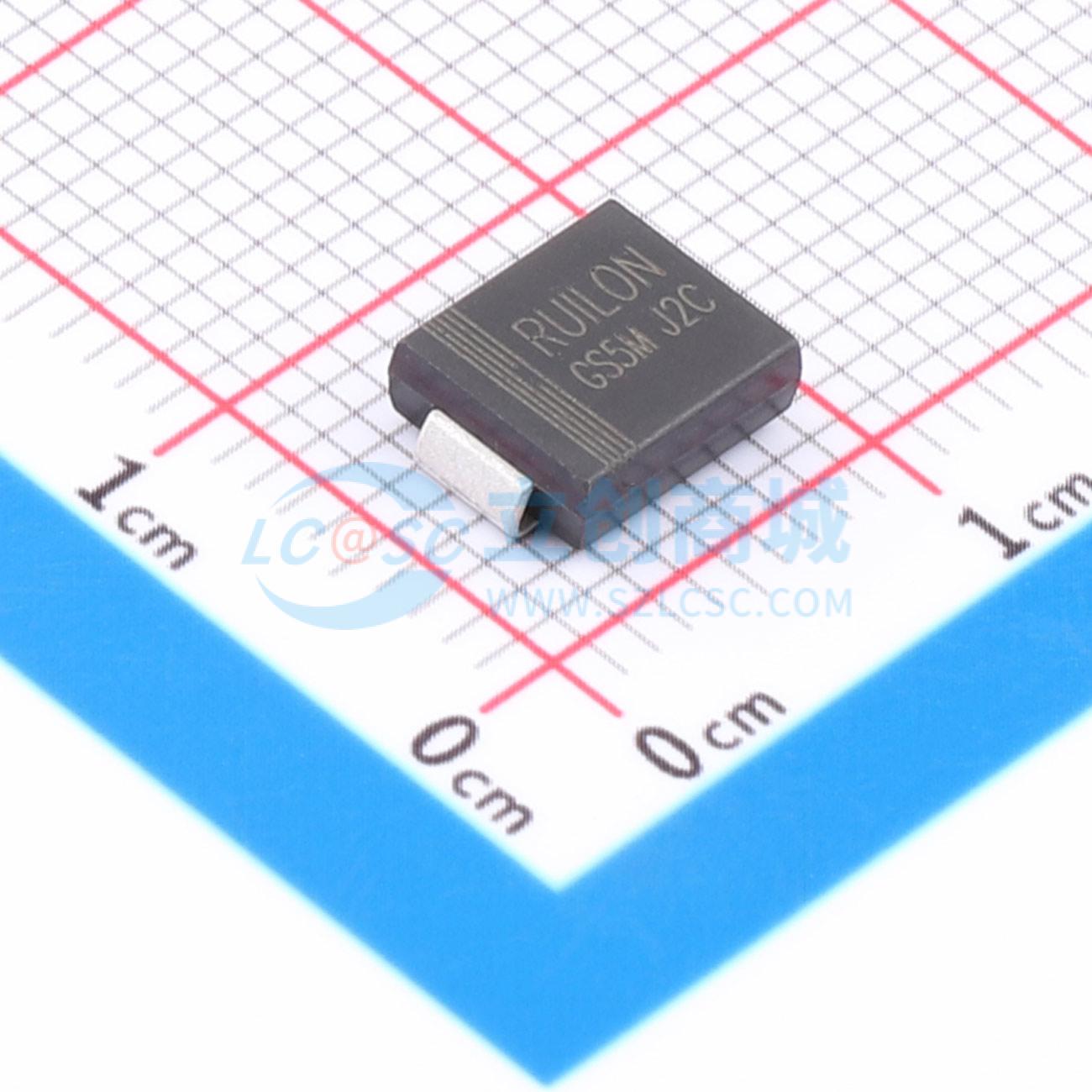

GS5M

1kV 5A

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 通用二极管，应用在电源产品的整流，滤波
品牌名称: RUILON(瑞隆源)
商品型号: GS5M
商品编号: C2944228
商品封装: SMC
包装方式: 编带
商品毛重: 0.33克(g)

商品参数

商品概述

GS5M是一款高性能整流二极管，专为表面贴装应用而设计，具有内置应力释放和低正向压降的特点。其额定电流为5.0安培，电压范围为50至1000伏特，采用可靠的模塑塑料结构，使用UL94V - 0级阻燃环氧树脂，确保了耐用性和安全性。该器件采用DO - 214AB（SMC）封装，适用于各种电子组件的轻松拾取和贴装工艺。其冶金结合结构和灵活的安装位置（任意方向）提高了其在不同电路设计中的适应性，适用于60Hz单相半波配置中的电阻性和电感性负载。

商品特性

适用于表面贴装应用
具有轻松拾取和贴装功能
内置应力释放，提高可靠性
低正向压降，最大限度减少功率损耗
采用UL 94V - 0级阻燃环氧树脂的模塑塑料外壳
冶金结合结构，性能可靠
色带表示阴极端，便于极性识别
灵活的安装位置（任意方向）
DO - 214AB（SMC）封装
储存期：2年

应用领域

电源（AC - DC、DC - DC转换器）
消费电子中的整流电路
汽车电子系统
工业控制设备
照明系统
电信设备
电池充电电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	通用二极管
	二极管配置	独立式
	正向压降(Vf)	1.15V@5A
	直流反向耐压(Vr)	1kV

	属性	参数值
	整流电流	5A
	反向电流(Ir)	10uA@1kV
	非重复峰值浪涌电流 (Ifsm)	120A
	工作结温范围	-55℃~+150℃
