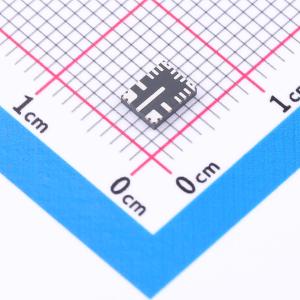

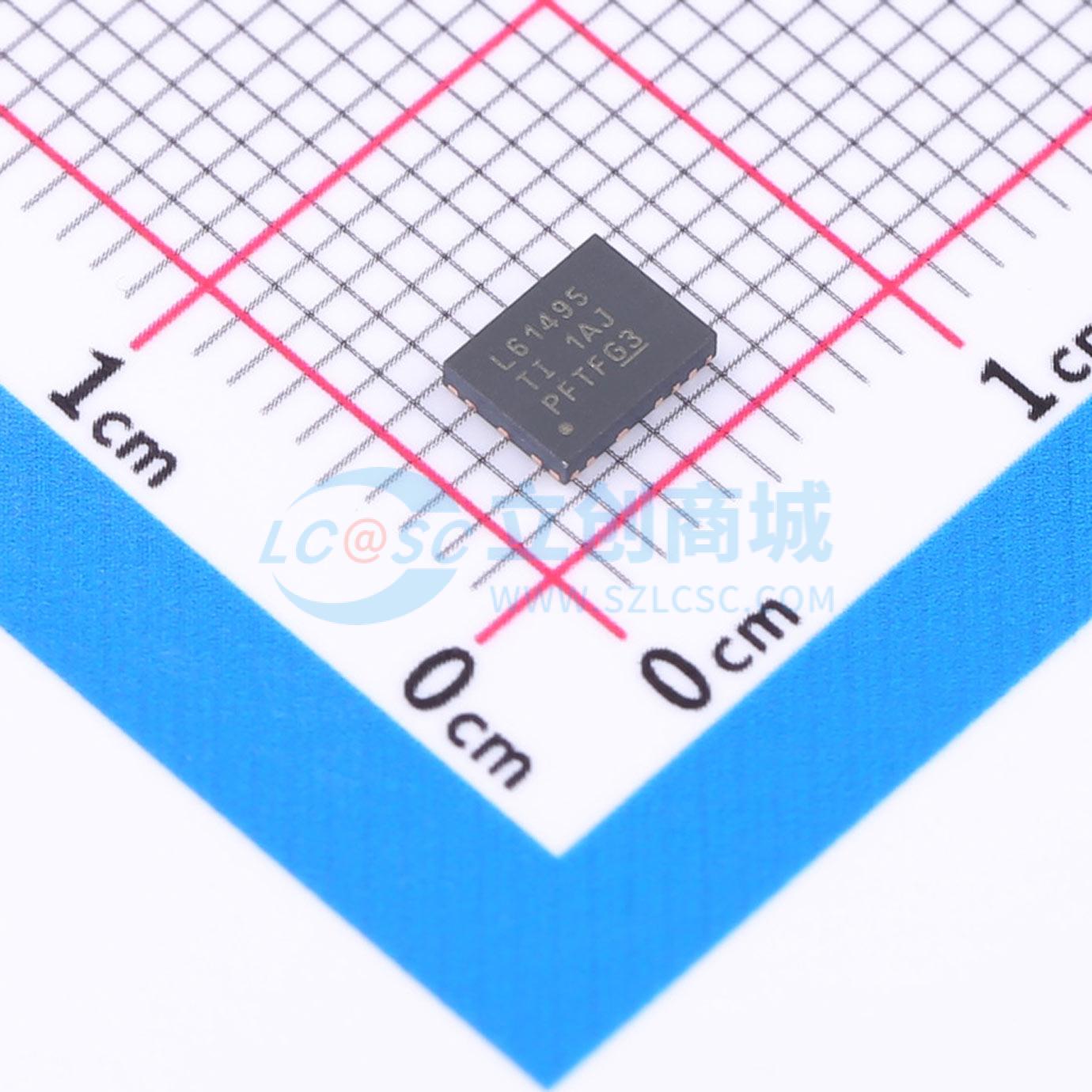

温馨提醒：图片仅供参考，商品以实物为准

LM61495RPHR

10A降压转换器，支持低EMI设计

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM61495是一款高性能10A降压转换器,支持低EMI设计,适用于工业和汽车应用。它具有宽输入电压范围（3V至36V）,可调输出电压（1V至95%输入电压）,内置电流限制和热关断保护功能。该芯片还支持多种工作模式,包括自动模式和强制PWM模式。
品牌名称: TI(德州仪器)
商品型号: LM61495RPHR
商品编号: C2943584
商品封装: VQFN-16-HR(3.5x4.5)
包装方式: 编带
商品毛重: 0.26克(g)

商品参数

商品概述

该系列专为低 EMI 而设计。该器件具有可选择引脚的扩频和可调节的 SW 节点上升时间。双随机扩频(DRSS) 跳频设置为 ±5.5%（典型值），通过三角和假随机调制的组合大幅降低峰值发射。DRSS 还包括先进技术，可降低由扩频调制引起的输出电压纹波。开漏 RESET 输出具有滤波和延迟释放功能，可提供正确的系统状态指示。在自动模式中，器件自动在固定频率脉宽调制 (FPWM) 和脉冲频率调制 (PFM) 运行模式之间转换，实现仅 5μA（典型值）的空载电流消耗。电气特性额定结温范围为 –40°C 至 +150°C。

商品特性

提供功能安全
可帮助进行功能安全系统设计的文档
输入电压范围：3V 至 36V
具有滤波器和延迟释放的 RESET 输出
可实现低 EMI：
- 符合 CISPR 11/32 B 类要求的 EVM
- 引脚可配置扩频
- 可调节的 SW 节点上升时间
- 高于和低于 AM 频带运行：引脚可配置为固定 400kHz 和 2.2MHz，或可在 200kHz 至 2.2MHz 之间调节
- 低 EMI 对称引脚排列
- 对于恒定频率或脉冲频率调制 (PFM)，轻负载模式下可对引脚进行配置
高效解决方案：
- 8A 负载可实现 95% 的效率
- 在自动模式下空载时具有 5μA 的输入电流
- <1μA 关断电流（典型值）
高功率密度
内置补偿、软启动、电流限制、热关断和 UVLO
4.5mm×3.5mm 可湿性侧面 QFN 封装

应用领域

工业运输
工业 PC
PLC、DCS 和 PAC
半导体测试设备

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	-
	输出电流	10A
	开关频率	2.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
