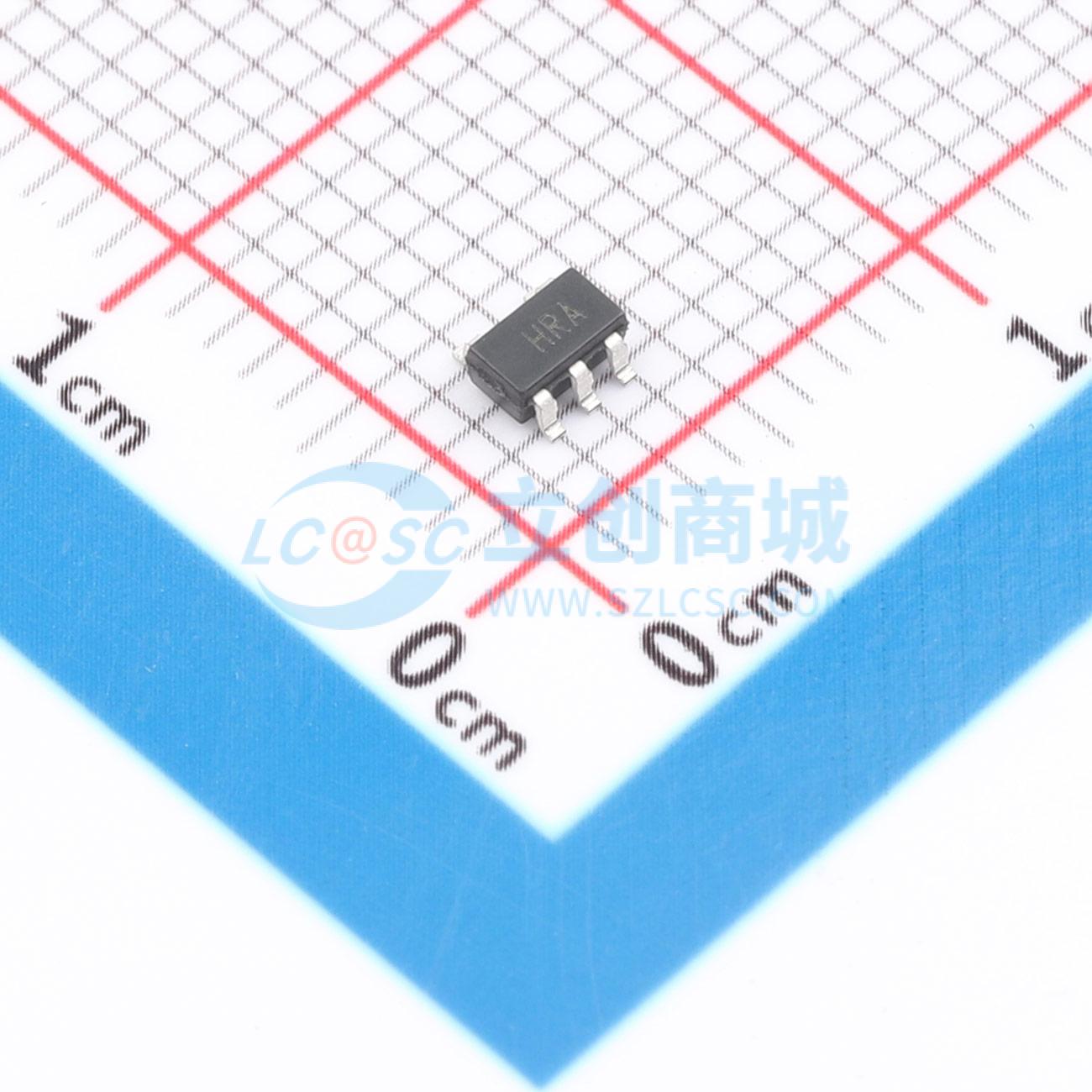

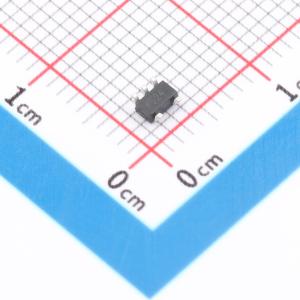

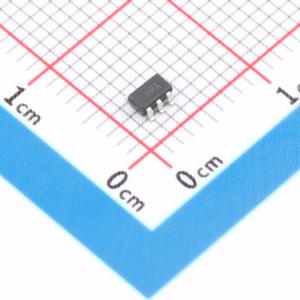

温馨提醒：图片仅供参考，商品以实物为准
AD8065ART-R2
高性能145 MHz FastFET运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD8065/AD8066 FastFET 放大器是具有FET输入的电压反馈放大器，提供高性能和易用性。AD8065是单放大器，而AD8066是双放大器。这些放大器采用Analog Devices, Inc.专有的XFCB工艺开发，允许极低噪声操作（7.0 nV/√Hz 和 0.6 fA/√Hz）以及非常高的输入阻抗。该系列放大器具有宽范围的电源电压，从5 V到24 V，并且能够在单电源下工作，带宽为145 MHz，适用于多种应用。为了增加通用性，这些放大器还包含轨到轨输出。尽管成本低廉，但这些放大器提供了出色的总体性能。差分增益和相位误差分别为0.02%和0.02°，加上直到7 MHz的0.1 dB平坦度，使得这些放大器非常适合视频应用。此外，它们还提供了180 V/μs的高摆率、优良的失真（1 MHz时SFDR为-88 dBc）、极高的共模抑制比-100 dB以及在预热条件下最大1.5 mV的低输入失调电压。AD8065/AD8066仅需每个放大器典型6.4 mA的电源电流，并能够提供高达30 mA的负载电流。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8065ART-R2
- 商品编号
- C2943783
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.045548克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 145MHz | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电压(Vos) | 1.5mV | |
| 共模抑制比(CMRR) | 100dB | |
| 压摆率(SR) | 180V/us | |
| 静态电流(Iq) | 6.4mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 17uV/℃ | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 5V~24V | |
| 最大电源宽度(Vdd-Vss) | 24V | |
| 噪声密度(eN) | 7nV/√Hz@10kHz | |
| 输入失调电流(Ios) | 10pA |
商品概述
AD8065/AD8066 FastFET放大器是采用FET输入的电压反馈放大器，性能卓越且易于使用。AD8065为单通道放大器，AD8066为双通道放大器。这些放大器可实现极低噪声运行（7.0 nV/√Hz和0.6 fA/√Hz），同时具备极高的输入阻抗。 AD8065/AD8066的电源电压范围宽，为5 V至24 V，支持单电源供电，带宽达145 MHz，适用于多种应用。为增强通用性，该放大器还具备轨到轨输出功能。 尽管成本较低，但这些放大器的整体性能出色。其差分增益误差和相位误差分别为0.02%和0.02°，在7 MHz频率范围内的平坦度为0.1 dB，非常适合视频应用。此外，它们的压摆率高达180 V/μs，失真性能出色（在1 MHz时无杂散动态范围为 -88 dBc），共模抑制比极高，可达 -100 dB，在预热条件下最大输入失调电压低至1.5 mV。AD8065/AD8066每个放大器的典型电源电流仅为6.4 mA，能够提供高达30 mA的负载电流。
商品特性
- 符合汽车应用标准
- FET输入放大器
- 输入偏置电流为1 pA
- 低成本
- 高速：-3 dB带宽为145 MHz（G = +1）
- 压摆率为180 V/μS（G = +2）
- 低噪声：7 nV/√Hz（f = 10 kHz），0.6 fA/√Hz（f = 10 kHz）
- 宽电源电压范围：5 V至24 V
- 单电源供电且具备轨到轨输出
- 最大失调电压低至1.5 mV
- 高共模抑制比：-100 dB
- 出色的失真指标
- 在1 MHz时无杂散动态范围为 -88 dBc
- 低功耗：每个放大器的典型电源电流为6.4 mA
- 无相位反转
- 小封装：SOIC - 8、SOT - 23 - 5和MSOP - 8
应用领域
- 汽车驾驶辅助系统
- 光电二极管前置放大器
- 滤波器
- A/D驱动器
- 电平转换
- 缓冲器
