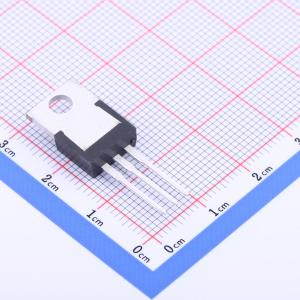

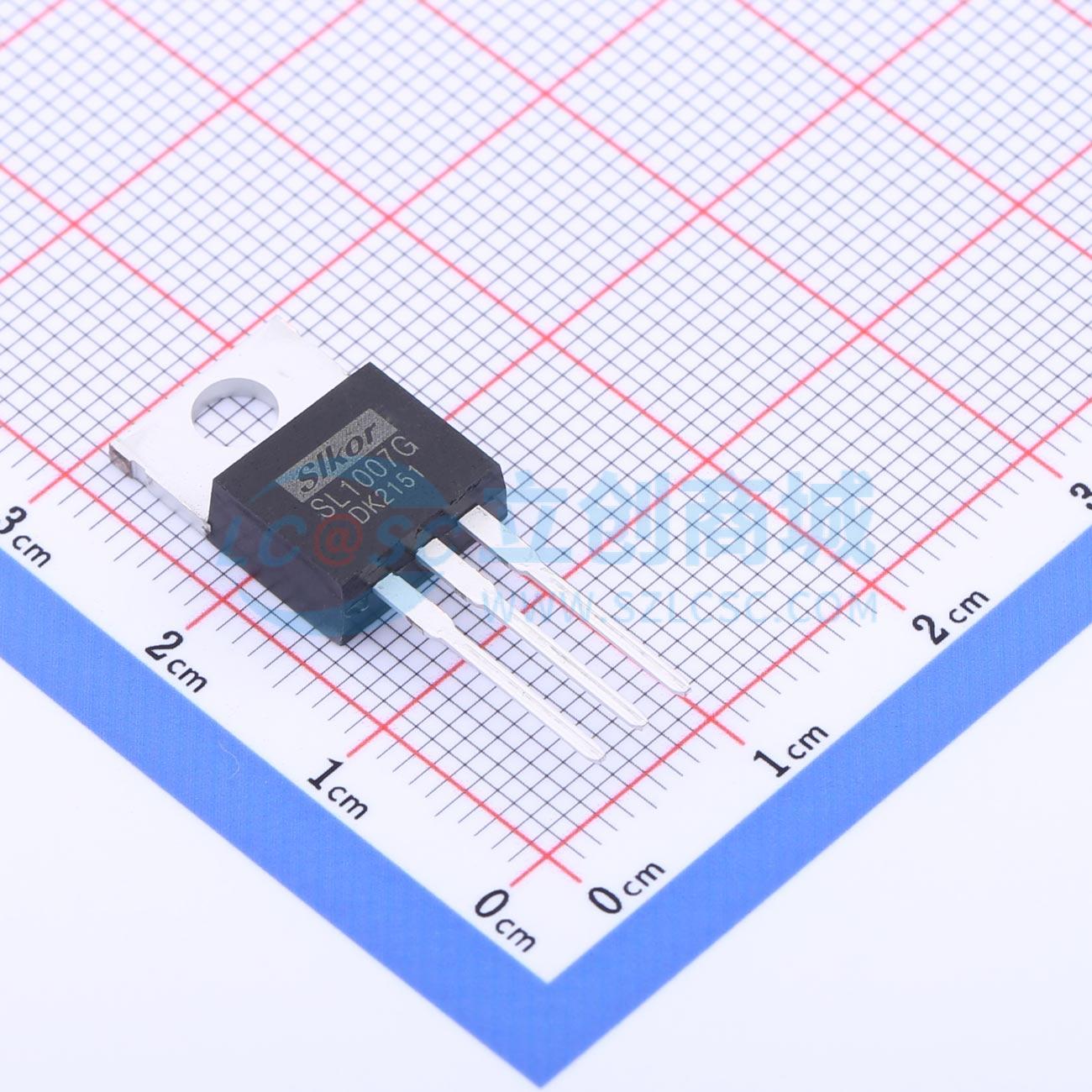

温馨提醒：图片仅供参考，商品以实物为准

SL1007G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SL1007G是一款高性能开关电源次级侧同步整流电路，集成了控制芯片、储能电容和低RDSON的功率MOSFET。采用自供电技术，通过电流检测自动开/关MOS。在开关电源系统中可直接替换肖特基二极管使用，是一种应用简单且性能优异的次级整流器的解决方案。
品牌名称: Slkor(萨科微)
商品型号: SL1007G
商品编号: C2943057
商品封装: TO-220
包装方式: 管装
商品毛重: 2.568克(g)

商品参数

商品概述

SL1007G是一款高性能开关电源次级侧同步整流电路，集成了控制芯片、储能电容和低RDSON的功率MOSFET。采用自供电技术，通过电流检测自动开/关MOS。在开关电源系统中可直接替换肖特基二极管使用，是一种应用简单且性能优异的次级整流器的解决方案。SL1007G可应用于满足CoC Tier 2六级能效的5V~12V输出的开关电源系统，最高工作频率可达150kHz，支持QR/DCM模式。利用功率MOSFET极低的导通损耗来减小肖特基二极管的导通功率损耗，提高开关电源转换效率的同时降低整流器的温升，以满足高效率开关电源应用。芯片内置高压自供电单元电路，配合高度集成的芯片方案，使得芯片外围电路极其简单无需外部任何器件，能直接在系统中替换肖特基二极管进行使用。

商品特性

直接替代肖特基二极管，无外部器件
自供电，无需外部供电
静态工作电流低至350μA
最高工作频率高达150kHz
支持QRM/DCM模式
支持High Side/Low Side整流
集成MOSFET RDS(ON)低至8mΩ
比肖特基整流效率提高3%~5%

应用领域

QC：5V~12V快速充电器
USB-PD适配器
其他反激式开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	同步整流控制器
	适用AC-DC架构	反激式
	是否内置MOS	内置
	工作电压	8.5V~10V
	MOS耐压	100V
	开关频率	150kHz

	属性	参数值
	模式支持	QR；DCM
	导通电阻	7mΩ
	静态电流(Iq)	350uA
	导通时间	1us
	关断延时	60ns
	工作温度	-40℃~+125℃
