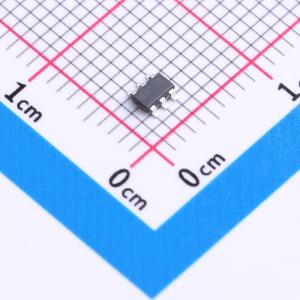

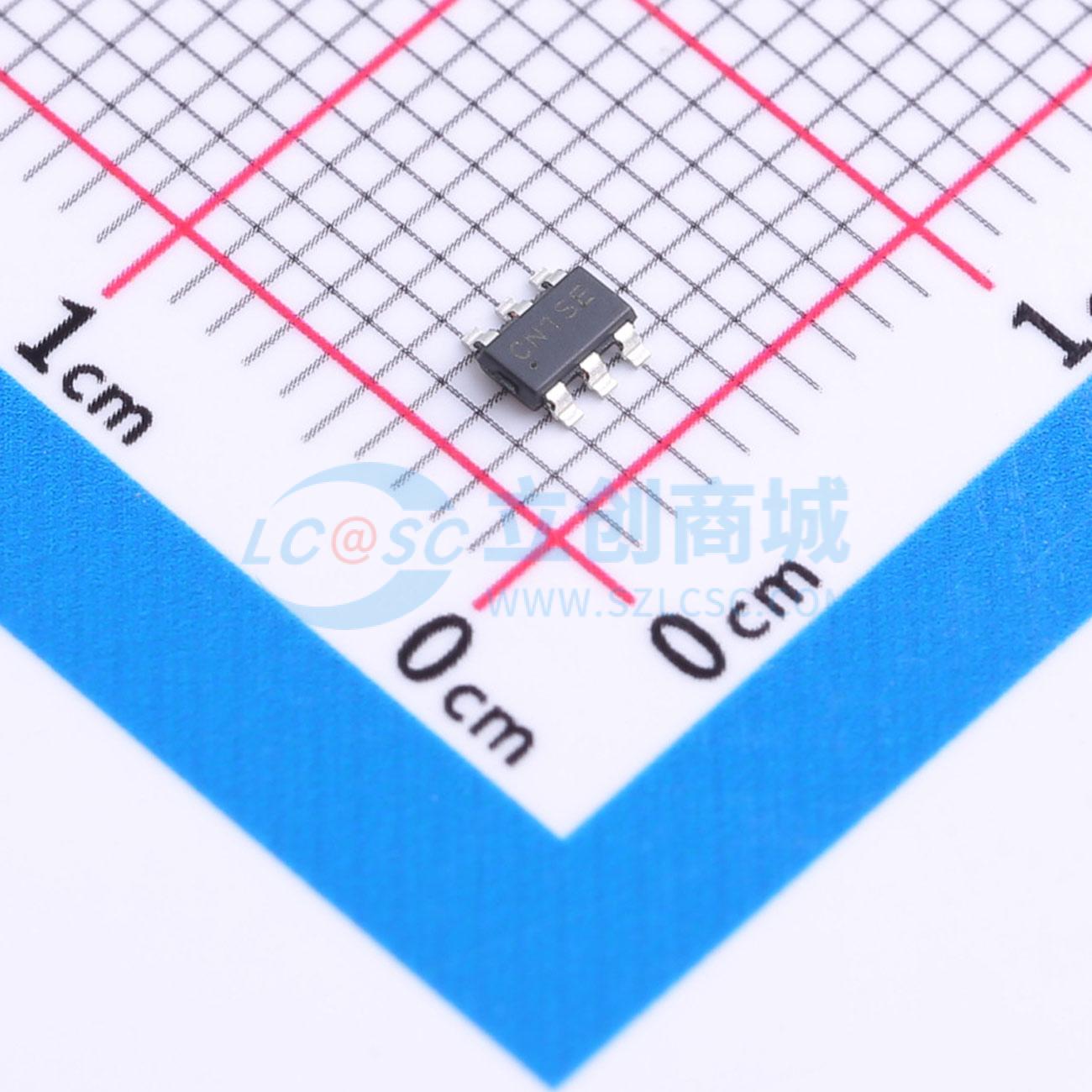

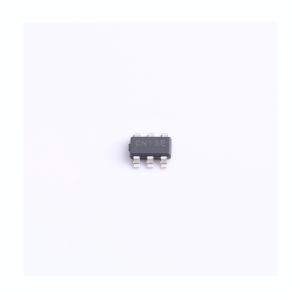

SGM61412AXTN6G/TR

1.2MHz, 1.2A, 42V 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGM61412 是一款高频、带集成开关的同步降压转换器。在 4.5V 至 42V 的宽输入电压范围内，它可为输出端提供高达 1.2A 的电流。它适用于各种高输入电压的工业应用，或用于对非稳压电源进行电源调理
品牌名称: SGMICRO(圣邦微)
商品型号: SGM61412AXTN6G/TR
商品编号: C2941728
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.041克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

SGM61412是一款高频同步降压转换器，集成了开关。在4.5V至42V的宽输入电压范围内，它可为输出端提供高达1.2A的电流。它适用于各种高输入电压的工业应用，或用于对未稳压电源进行功率调节。此外，其55μA的低静态电流和仅1.2μA的超低关断电流，使其成为电池供电应用的理想选择。

SGM61412在轻载条件下可降低开关频率，以减少开关和栅极驱动损耗，从而在宽负载范围内实现高效率。其他特性包括内部补偿、即使输出存在预偏置也能实现内部单调软启动，以及由于采用峰值电流模式控制器而具备快速环路响应。SGM61412的开关频率为1.2MHz，可避免诸如AM收音机、ADSL和PLC应用中出现的EMI噪声问题。

保护特性包括限流和短路保护、具备自动恢复功能的热关断保护以及输出过压保护。频率折返功能有助于防止启动期间电感电流失控。

SGM61412采用绿色TSOT - 23 - 6封装。其工作环境温度范围为 - 40℃至 + 125℃。

商品特性

4.5V至42V宽输入电压范围
高达1.2A的电流输出
1.2MHz开关频率
0.83V内部参考电压
SGM61412A：PSM和PWM模式
SGM61412B：PFM和PWM模式
低静态电流：55μA（典型值）
超低关断电流：1.2μA（典型值）
0.83V至20V可调输出电压
内部补偿和软启动
具备欠压锁定（UVLO）设置的精密使能功能
输出预偏置时的单调启动
热关断保护
采用绿色TSOT - 23 - 6封装
-40℃至 + 125℃工作温度范围

应用领域

高压功率转换
工业电源系统
分布式电源系统
电池供电系统
功率计

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	830mV~20V
	输出电流	1.2A
	开关频率	1.2MHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	55uA
	开关管(内置/外置)	内置
	输出类型	可调
