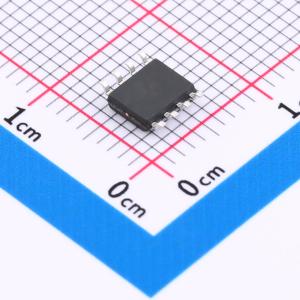

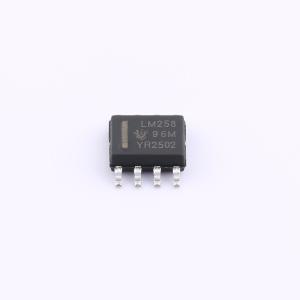

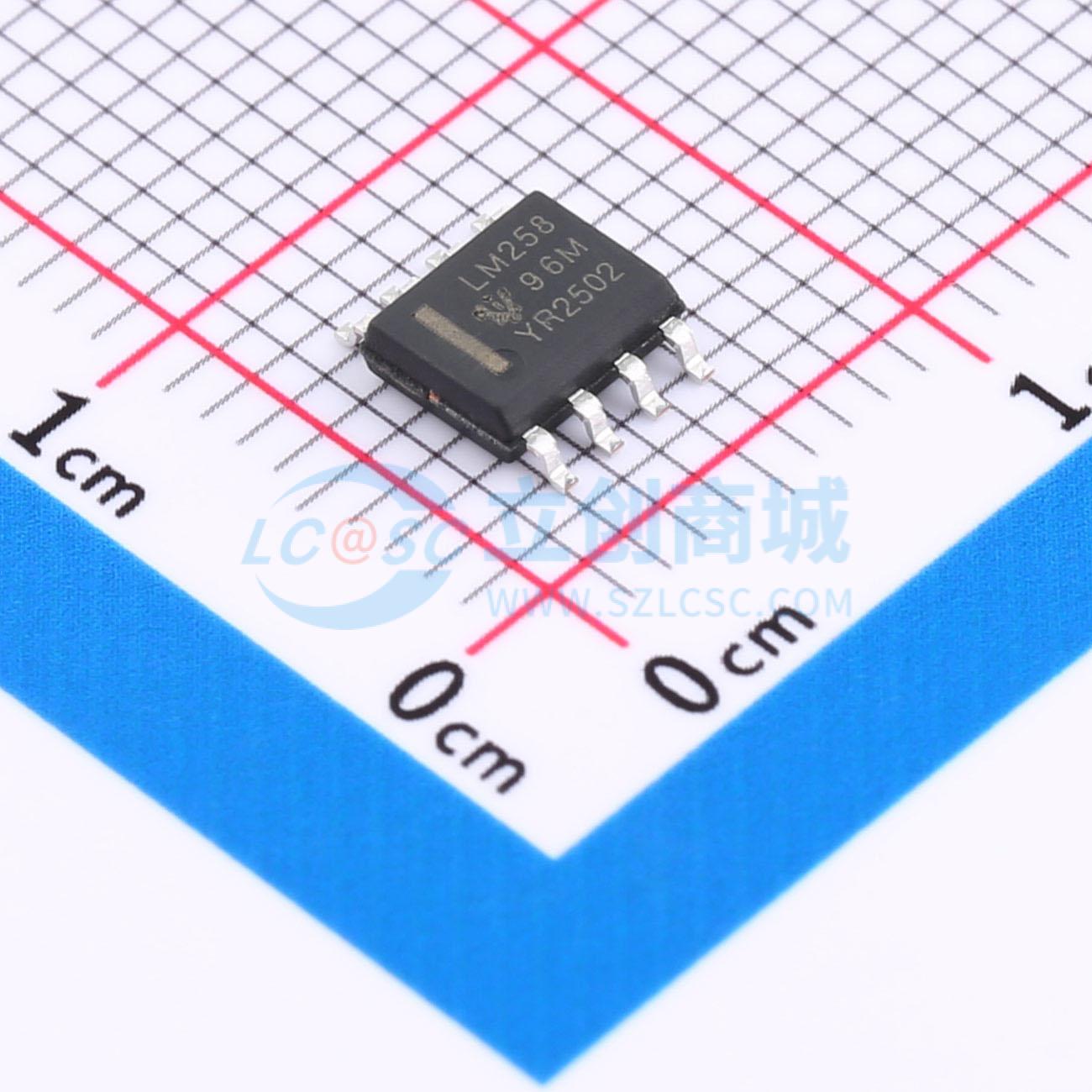

LM258
低功耗双运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电源电流(mA) 50 输入失调电压(mV) 2-5 共模抑制比 70-90 单位带宽(MHz) 1 功能描述 双通道通用运算放大器Two-channel general purpose operational amplifier 应用领域 数字万用表、示波器、温度传感器Digital multimeter, oscilloscope, temperature sensor
- 品牌名称
- IDCHIP(英锐芯)
- 商品型号
- LM258
- 商品编号
- C2941724
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | 150nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 3nA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 40mA | |
| 工作温度 | -25℃~+85℃ | |
| 单电源 | 32V | |
| 双电源(Vee~Vcc) | -16V~16V |
商品概述
LM258 是由两个独立的高增益运算放大器组成。可以是单电源工作，也可以是双电源工作，电源的功耗电流与电源电压大小无关。应用范围包括音频放大器、工业控制、DC 增益部件和所有常规运算放大电路。采用DIP8 或SOP8 封装形式。
商品特性
- 可单电源或双电源工作。
- 包含两个运算放大器。
- 逻辑电路匹配。
- 功耗小。
- 频率范围宽。
应用领域
- 音频放大器
- 工业控制
- DC 增益部件
- 常规运算放大电路
