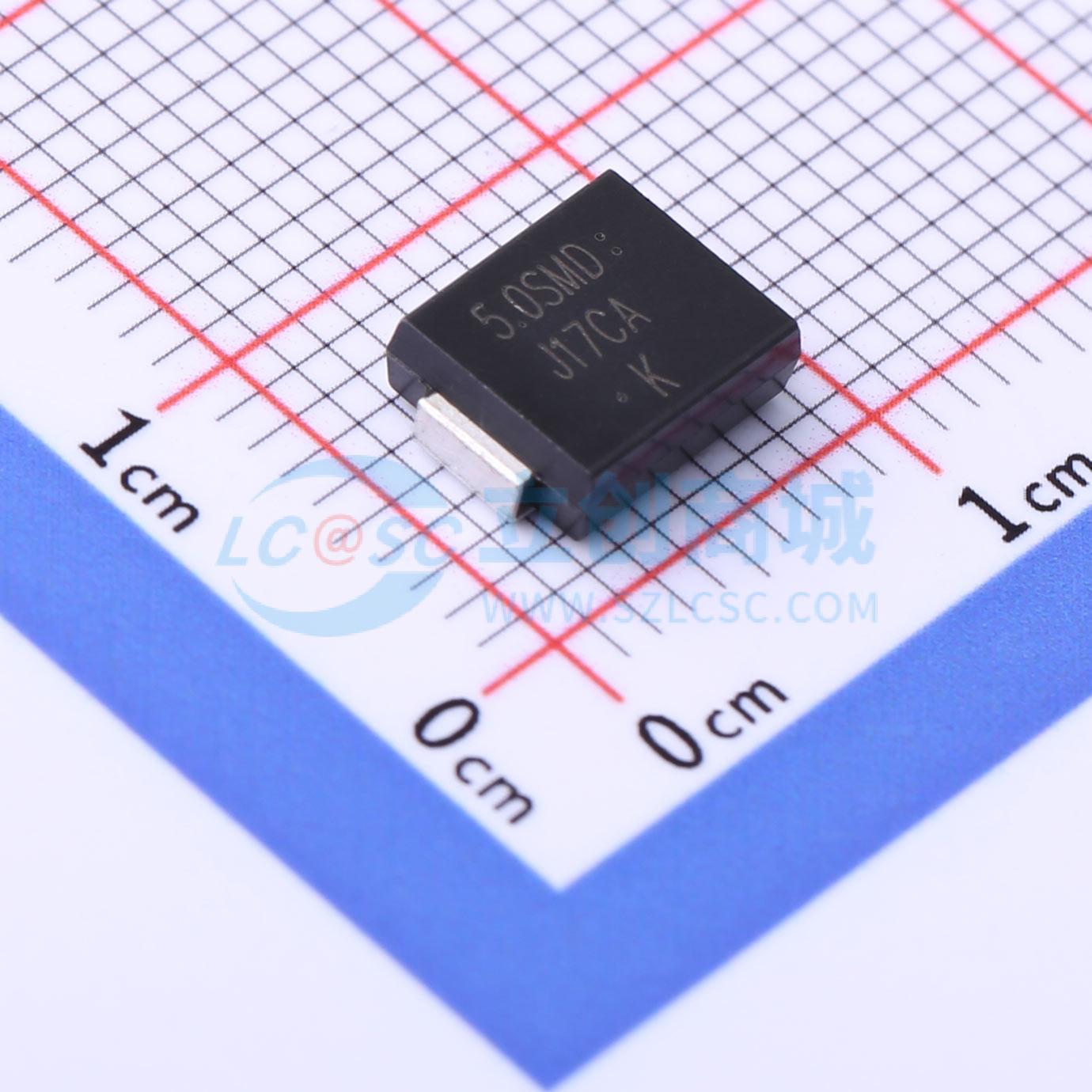

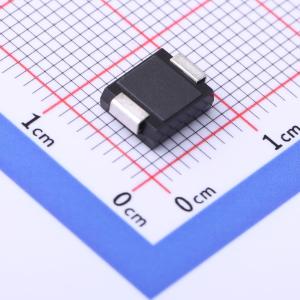

温馨提醒：图片仅供参考，商品以实物为准
S-5.0SMDJ17CA
双向TVS 17V截止 峰值浪涌电流：181A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：产品材料符合RoHS要求且无卤。 塑料封装具有UL 94V-0阻燃等级。 适用于表面贴装应用，以优化电路板空间。 低轮廓封装。 内置应力释放。 玻璃钝化结。 低电感。 出色的钳位能力。 重复率（占空比）：0.01%。 快速响应时间：通常小于1.0ps。 典型反向电流小于1uA（电压高于10V时）。 保证高温焊接：260°C/10秒。 重量：0.26g。 S前缀适用于汽车和其他需要独特现场和控制变更要求的应用；符合AEC-Q101标准且可提供生产件批准程序（PPAP）文件
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- S-5.0SMDJ17CA
- 商品编号
- C2941707
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 17V | |
| 钳位电压 | 27.6V | |
| 峰值脉冲电流(Ipp) | 181A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 5kW@1ms | |
| 击穿电压 | 20.9V | |
| 反向电流(Ir) | 20uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 我们声明该产品的材料符合 RoHS 要求且无卤素。
- 塑料封装符合美国保险商实验室（Underwriters Laboratory）的 94V - 0 阻燃等级。
- 适用于表面贴装应用，以优化电路板空间。
- 薄型封装。
- 内置应力消除结构。
- 玻璃钝化结。
- 低电感。
- 出色的钳位能力。
- 重复率（占空比）：0.01%。
- 快速响应时间：通常小于 1.0ps。
- 在 10V 以上时，典型反向电流（IR）小于 1uA。
- 保证高温焊接：260℃/10 秒。
- 重量：0.26g。
- 以 S 为前缀的产品适用于汽车及其他有独特产地和控制变更要求的应用；符合 AEC - Q101 标准且具备生产件批准程序（PPAP）能力。
