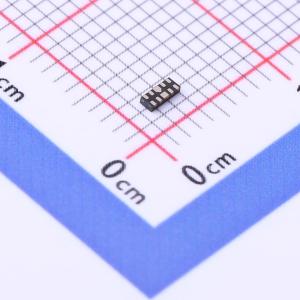

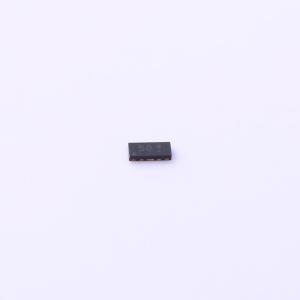

温馨提醒：图片仅供参考，商品以实物为准
LRC10455DT1G
双向ESD 3V截止 峰值浪涌电流：6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LRC10455DT1G是一款4通道超低电容轨箝位ESD保护二极管阵列。每个通道由一对二极管组成，可将正或负ESD电流导向正或负轨。在正负电源轨之间的阵列中集成了一个齐纳二极管。在典型应用中，负轨引脚（指定为GND）与系统地相连。正ESD电流通过ESD二极管和齐纳二极管导向地，正ESD电压被箝位到齐纳电压。LRC10455DT1G非常适合保护高速数据线。
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LRC10455DT1G
- 商品编号
- C2941692
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 击穿电压 | 4.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF；1pF |
商品概述
LRC10455DT1G是一款4通道超低电容轨箝位ESD保护二极管阵列。每个通道由一对二极管组成，可将正或负ESD电流导向正或负轨。在正负电源轨之间的阵列中集成了一个齐纳二极管。在典型应用中，负轨引脚（指定为GND）与系统地相连。正ESD电流通过ESD二极管和齐纳二极管导向地，正ESD电压被箝位到齐纳电压。LRC10455DT1G非常适合保护高速数据线。
商品特性
- 4通道ESD保护
- 提供符合IEC61000 - 4 - 2 4级的ESD保护
- ±15 kV空气放电
- ±15 kV接触放电
- 通道I/O到地电容：1pF（最大值）
- 通道I/O到I/O电容：0.6pF（最大值）
- 低箝位电压
- 低工作电压
- 改进的齐纳结构
- 优化的封装，便于高速数据线PCB布局
- 符合RoHS标准
应用领域
- HDMI / DVI端口
- Display Port接口
- 10M / 100M / 1G以太网
- USB 2.0接口
- VGA接口
- 机顶盒
- 平板显示器/电视
- 个人电脑/笔记本电脑
