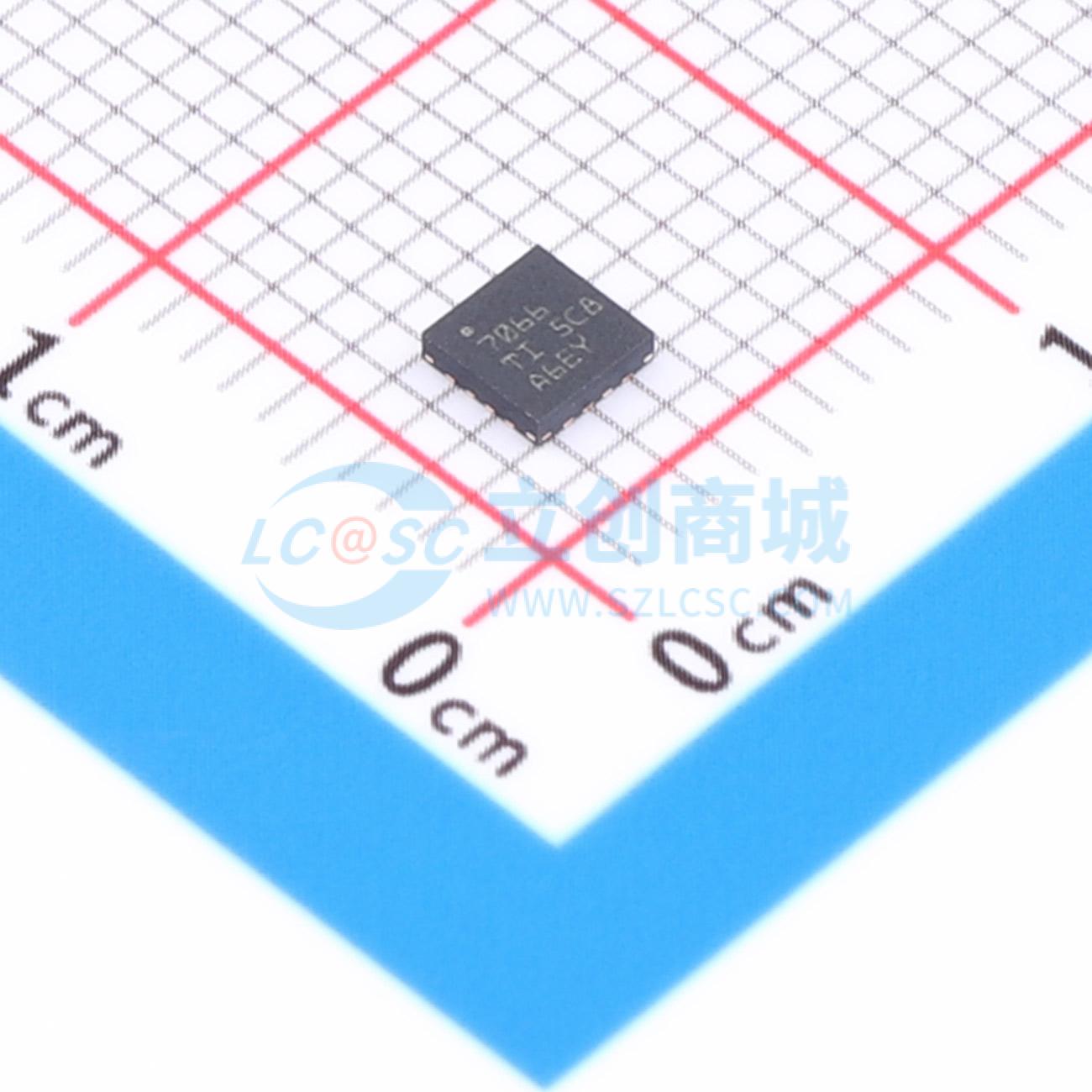

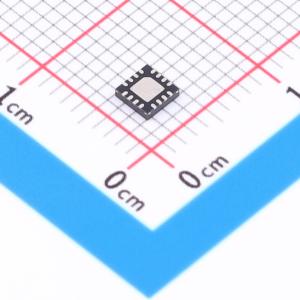

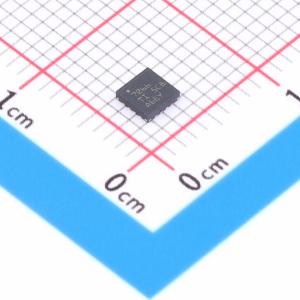

温馨提醒：图片仅供参考，商品以实物为准

ADS7066IRTER

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS7066 是一款小型、16 位、8 通道、高精度逐次逼近寄存器 (SAR) 型模数转换器 (ADC)。具有集成的无电容基准和基准缓冲器，无需较多的外部组件，有助于减小整体解决方案尺寸。该器件系列包括 ADS7067 (800kSPS) 和 ADS7066 (250kSPS) 速率型号。采用内置的偏移量校准功能，可在系统的宽工作范围内提高精度。可编程均值滤波器可实现更高的分辨率测量。八个通道可以单独配置为模拟输入、数字输入或数字输出，以简化混合信号反馈和数字控制的电路设计。增强型 SPI 支持以较低的时钟速度实现高吞吐量，从而简化电路板布局并降低系统成本。具有循环冗余校验 (CRC) 功能，可用于数据读取和写入操作以及上电配置。
品牌名称: TI(德州仪器)
商品型号: ADS7066IRTER
商品编号: C31435469
商品封装: WQFN-16-EP(3x3)
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

ADS7066 是一款小型、16 位、8 通道、高精度逐次逼近寄存器 (SAR) 型模数转换器 (ADC)。具有集成的无电容基准和基准缓冲器，无需较多的外部组件，有助于减小整体解决方案尺寸。该器件系列包括 ADS7067 (800kSPS) 和 ADS7066 (250kSPS) 速率型号。采用内置的偏移量校准功能，可在系统的宽工作范围内提高精度。可编程均值滤波器可实现更高的分辨率测量。八个通道可以单独配置为模拟输入、数字输入或数字输出，以简化混合信号反馈和数字控制的电路设计。增强型 SPI 支持以较低的时钟速度实现高吞吐量，从而简化电路板布局并降低系统成本。具有循环冗余校验 (CRC) 功能，可用于数据读取和写入操作以及上电配置。

商品特性

小尺寸解决方案：DSBGA 和 WQFN 封装节省空间、无电容、2.5V 内部基准
8 通道，可配置为以下任意组合：最多 8 个模拟输入、数字输入或数字输出
可编程均值滤波器：用于求平均值的可编程样本大小；利用内部转换求平均值；用于计算平均输出的 20 位分辨率
具有通道序列发生器的低泄漏多路复用器：手动模式、动态模式和自动序列模式
出色的交流和直流性能：SNR：91.9dB，THD：-100dB；可编程均值滤波器提高了 SNR；INL：±1LSB，16 位，无丢码；内部校准改善了偏移量和温漂；250kSPS 采样率，无延迟
宽工作电压范围：ADC 输入范围：0V 至 VREF 和 2×VREF；模拟电源：3V 至 5.5V；数字电源：1.65V 至 5.5V；温度范围： -40°C 至 +125°C
增强型 SPI 数字接口：高速 60MHz SPI

应用领域

光学模块
光线路卡
多参数患者监视器

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	通道数	8
	工作电压	3V~5.5V；1.65V~5.5V
	接口类型	SPI
	差分输入	否
	积分非线性	1LSB
	工作温度	-40℃~+125℃

	属性	参数值
	信噪比	91.9dB
	时钟/振荡器	内置
	时钟频率(fc)	60MHz
	基准电压源	内置
	基准电压源温漂	6ppm/℃
	ADC架构	SAR
	静态电流	1.2mA
	全量程范围(FSR)	2.5V
