商品概述

TLIN2021A-Q1 是一款本地互连网络 (LIN) 物理层收发器。LIN 是支持汽车车载网络的低速通用异步收发器(UART) 通信协议。 – 通过 LIN 总线实现远程唤醒 – 通过 WAKE 引脚实现本地唤醒 – 通过 EN 引脚实现本地唤醒

集成 45kΩ LIN 上拉电阻器使用 INH 引脚控制系统级功耗在 LIN 总线和 RXD 输出上实现上电/断电无干扰运行

保护特性：±60V LIN 总线容错、58V 负载突降支持、VSUP 上的欠压保护、TXD 显性状态超时、热关断、系统级未供电节点或接地断开失效防护

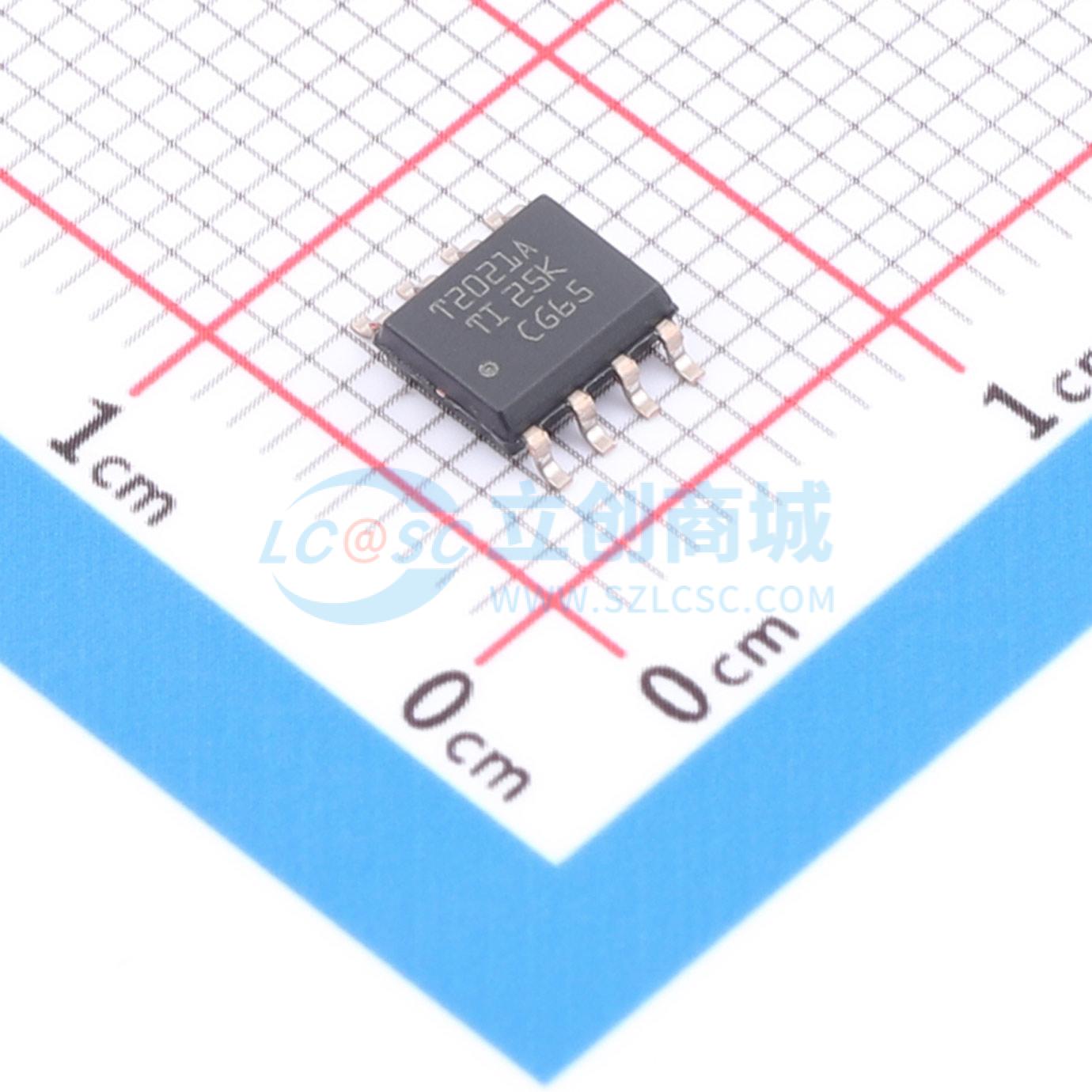

可采用 8 引脚 SOIC、具有可湿性侧面的 VSON 和 SOT23 封装

TLIN2021A-Q1 发送器支持高达 20 kbps 的数据速率。收发器通过 TXD 引脚控制 LIN 总线的状态，并通过其开漏 RXD 输出引脚报告总线的状态。该器件具有限流波形整形驱动器，用于降低电磁发射 (EME)。

TLIN2021A-Q1 旨在为 12V 和 24V 应用提供支持，具有宽输入工作电压范围。该器件支持低功耗睡眠模式，并可通过 LIN、WAKE 引脚或 EN 引脚唤醒功能从低功耗模式唤醒。该器件可以通过器件 INH 输出引脚选择性地启用节点上会存在的各种电源，从而在整个系统级别减少电池电流消耗。

TLIN2021A-Q1 集成了适用于 LIN 响应者节点应用的电阻器，还集成了 ESD 保护和故障保护功能，这些功能有助于减少应用中的外部元件数量。一旦发生接地漂移或电源电压断开，该器件可防止反馈电流经 LIN 流向电源输入。

TLIN2021A-Q1 还包含欠压检测、过热关断保护和接地失效保护功能。一旦发生故障情况，此发送器便会立即关闭并在故障被排除之前一直保持关闭状态。
