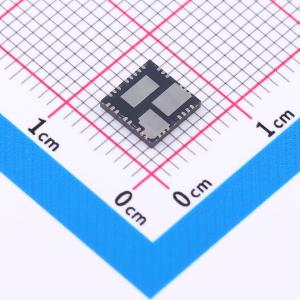

温馨提醒：图片仅供参考，商品以实物为准
LM70880QRRXRQ1
降压型 8A 4.5V~80V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM70880QRRXRQ1
- 商品编号
- C31375401
- 商品封装
- VQFN-29(6x6)
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~80V | |
| 输出电压 | 800mV~55V | |
| 输出电流 | 8A | |
| 开关频率 | 200kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 8.2uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调和固定 | |
| 功能特性 | 轻载高效模式；外部补偿；内置LDO稳压器；频率同步；逐波限流；过流保护；EMI优化(抖频模式)；工作状态指示；打嗝限流 |
商品概述
LM708x0-Q1 是低 IQ、宽 VIN 同步降压转换器系列，专为 4.5V 至 80V 输入电压范围设计，在提供高达 8A输出电流的同时具有 3.3V/5V/12V 固定输出电压或可调输出电压。LM708x0-Q1 使用峰值电流模式控制架构，可实现简单环路补偿、快速瞬态响应和出色的负载和线路调节性能。一对 LM708x0-Q1 转换器可设置为以交错模式（并联输出）运行，可实现精确的电流共享，适用于需要高达 16A 输出电流的应用。LM708x0-Q1 具有独特的双随机展频 (DRSS) 功能，能够将低频三角调制与高频逐周期随机调制相结合，在广泛的频带上提高 EMI 性能。LM708x0-Q1 的其他特性包括可在轻负载条件下降低电流消耗的用户可选二极管仿真功能、用于故障报告和输出监控的开漏电源正常标志、精密使能输入、单调启动至预偏置负载、集成 VCC 辅助电源稳压器、2.8ms 内部软启动时间和带自动恢复功能的热关断保护。LM708x0-Q1 转换器采用 6mm × 6mm 热优化 29 引脚 QFN 封装。三个裸片连接焊盘（VIN、SW 和 PGND）提高了热性能和板级可靠性 (BLR)。
商品特性
- 符合面向汽车应用的 AEC-Q100 标准
- 器件温度等级 1:-40℃ 至 +125℃ 环境工作温度范围
- 功能安全型，可提供有助于功能安全设计的文档
- 集成多功能降压控制器和稳健功率 MOSFET 的同步直流/直流转换器
- 宽输入电压范围:4.5V 至 80V
- 关断模式电流:2.3µA
- 将 48V 电压调节至 5V 的空载 IQ:8.2µA
- 1% 精度、固定 3.3V/5V/12V 或 0.8V 至 55V 可调输出电压
- 双相运行模式下的输出电流高达 16A
- 进行了优化，可满足低 EMI 要求
- 有助于符合 CISPR 25 5 级标准
- 引脚可选式 ±8% 双随机展频可降低峰值发射
- 开关频率:200kHz 至 2.2MHz
- 引脚可配置自动或 FPWM 运行
- 固有保护特性，可实现稳健设计
- 内部断续模式过流保护
- 使能、电源正常和热关断
- 内部或外部环路补偿
- 6mm × 6mm 热优化，符合 RoHS 标准，QFN-29封装，具有无铅镀层
- 可借助 WEBENCH® PowerDesigner 创建定制设计方案
应用领域
- 汽车电子系统
- 高级驾驶辅助系统 (ADAS)
- 信息娱乐系统与仪表组
