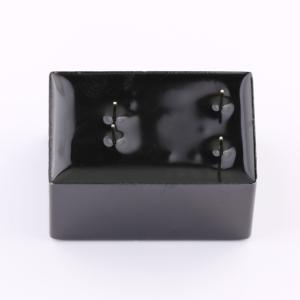

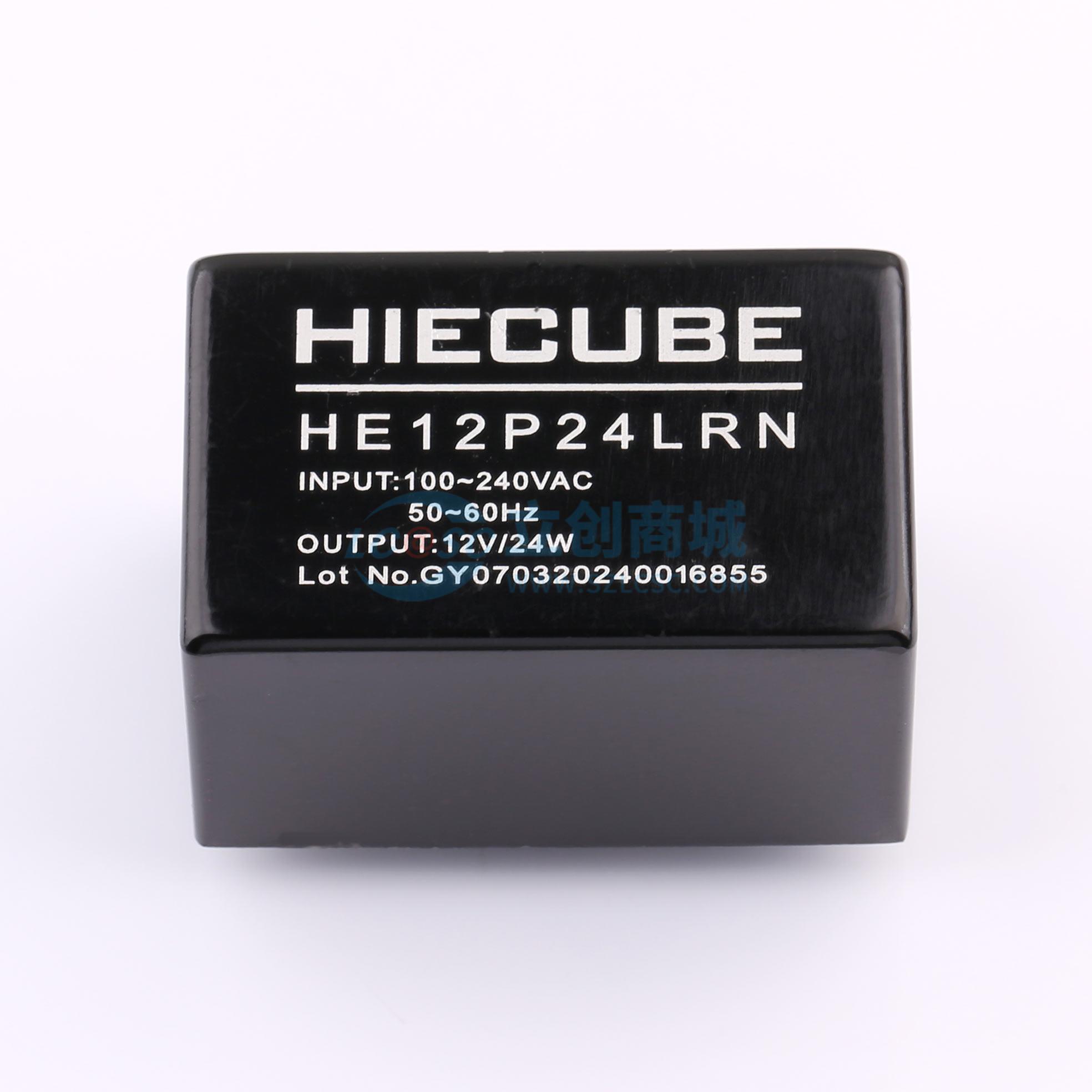

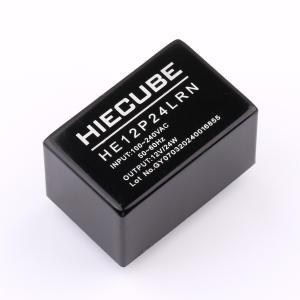

HE12P24LRN
24W单组输出电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 小体积，低纹波 HE 系列为小型封装形式的高效绿色模块电源，该系列电源纹波与噪音性能优越，满载情况下，纹波与噪音的峰-峰值在30-80mV之间，同时具有交直流两用、输入电压范围宽、高可靠性、低功耗、安全隔离等优点。电源的效率高达90%，空载功耗低于0.1W。可以提供最基本的防尘和防水功能。
- 品牌名称
- HIECUBE(高能立方)
- 商品型号
- HE12P24LRN
- 商品编号
- C355002
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 55.75克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 24W | |
| 工作电压(Vin) | 100V~370V | |
| 转换效率 | 87% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 2A | |
| 隔离电压(Vrms) | 3kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护；过热保护 | |
| 工作温度 | -30℃~+70℃ | |
| 开关频率 | 65kHz | |
| 纹波噪声 | 20mVp-p | |
| 长度 | 25.5mm | |
| 宽度 | 39.5mm | |
| 高度 | 22mm |
商品概述
HE 系列为小型封装形式的高效绿色模块电源，该系列电源纹波与噪音性能优越，满载情况下，纹波与噪音的峰 - 峰值在30 - 80mV之间，同时具有交直流两用、输入电压范围宽、高可靠性、低功耗、安全隔离等优点。电源的效率高达90%，空载功耗低于0.1W。可以提供最基本的防尘和防水功能。广泛适用于通讯与传感器，工控和电力仪器仪表、智能家居等对体积要求苛刻，并对EMC要求不高的场合。如果需要应用于电磁兼容恶劣的环境下必须外加EMC外围电路。
商品特性
- 全球通用范围交流/直流输入
- 高效率、高功率密度
- 稳压输出、低纹波噪音
- 体积小：25.5×39.5×22mm
- 保护种类：过载保护/短路保护/过热保护
- 待机低功耗，绿色环保
- 外围电路设计灵活、PCB焊接方式
- 金属外壳自然冷却
应用领域
- 工业电气设备
- 机械设备
- 工业自动化设备
- 手持电子设备
- 无线网络
- 电信/数据通信
- 仪器仪表
- 智能化领域
