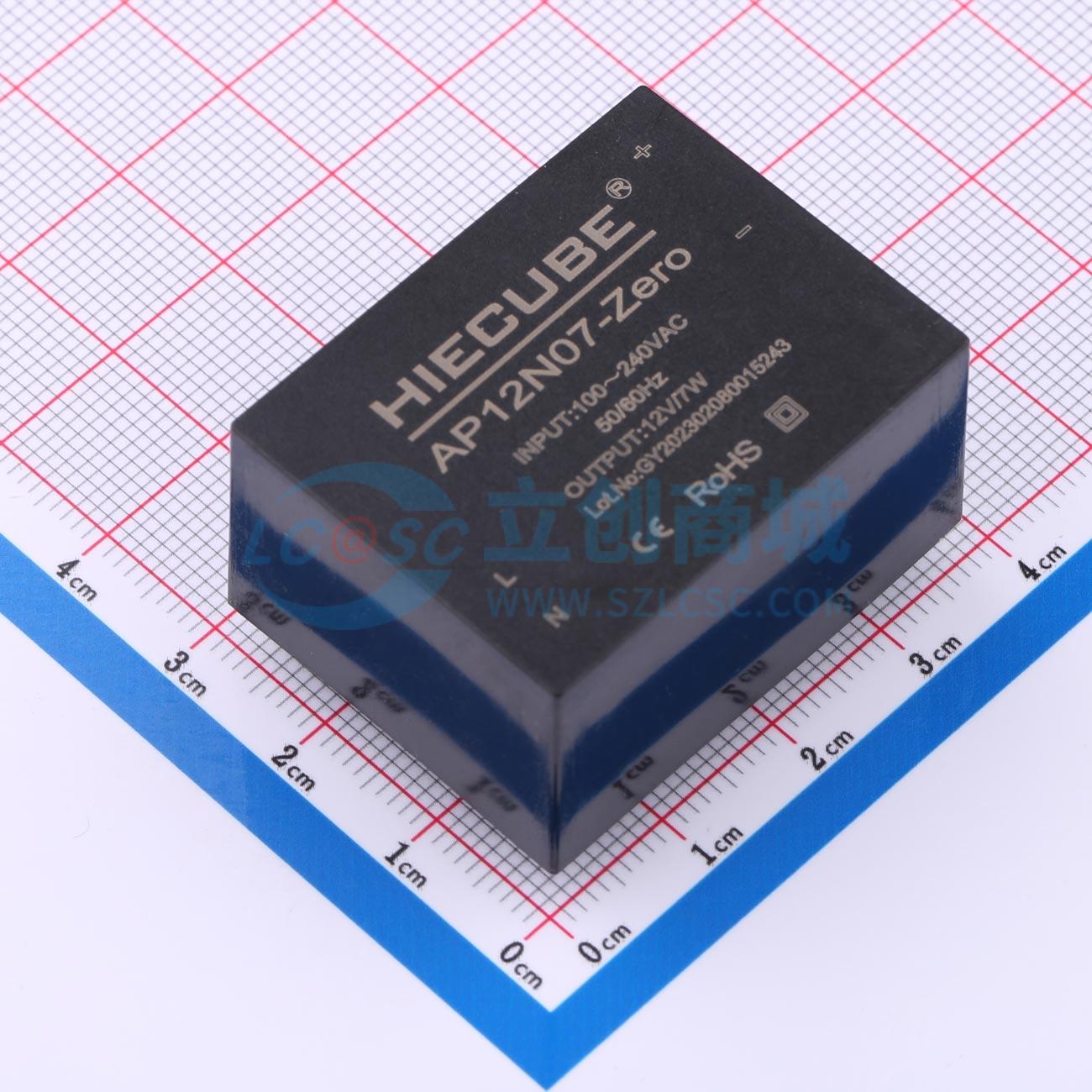

温馨提醒：图片仅供参考，商品以实物为准
AP12N07-Zero
7W单组输出电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 小体积，低纹波，内置EMC电路
- 品牌名称
- HIECUBE(高能立方)
- 商品型号
- AP12N07-Zero
- 商品编号
- C355009
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 7W | |
| 工作电压(Vin) | 100V~370V | |
| 转换效率 | 84% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 580mA | |
| 隔离电压(Vrms) | 3kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过载保护；短路保护；过热保护 | |
| 工作温度 | -40℃~+70℃ | |
| 开关频率 | 65kHz | |
| 纹波噪声 | 20mVp-p | |
| 长度 | 28mm | |
| 宽度 | 37mm | |
| 高度 | 19mm |
商品概述
AP 系列是小型封装形式的高性能模块电源，该系列电源具有交直流两用宽电压输入，内置防雷防浪涌电路，内置脉冲群衰减器，内置差模、共模滤波，效率高达 88%（全系列同步整流）和低于 0.1W 的超低空载功耗等优点。电源采用真空灌封封装，具有防尘和防潮功能。本系列电源符合 EN55032 Class B 电磁兼容（EMC）特性和 Class Ⅱ隔离级别（安规），典型电路即可通过认证测试。
商品特性
- 全球通用范围交流/直流输入
- 高效率、高功率密度
- 稳压输出、低纹波噪声
- 体积小：283719mm
- 保护种类：过载保护/短路保护/过热保护
- 内置 EMC 电路符合 EN55032 Class B
- Class Ⅱ隔离级别（安规）
- 待机低功耗，绿色环保
- 无需外围电路设计、PCB 焊接方式
- 塑料外壳自然冷却
应用领域
- 工业电气设备
- 机械设备
- 工业自动化设备
- 手持电子设备
- 无线网络
- 电信/数据通信
- 仪器仪表
- 智能化领域
