NCP339BFCT2G

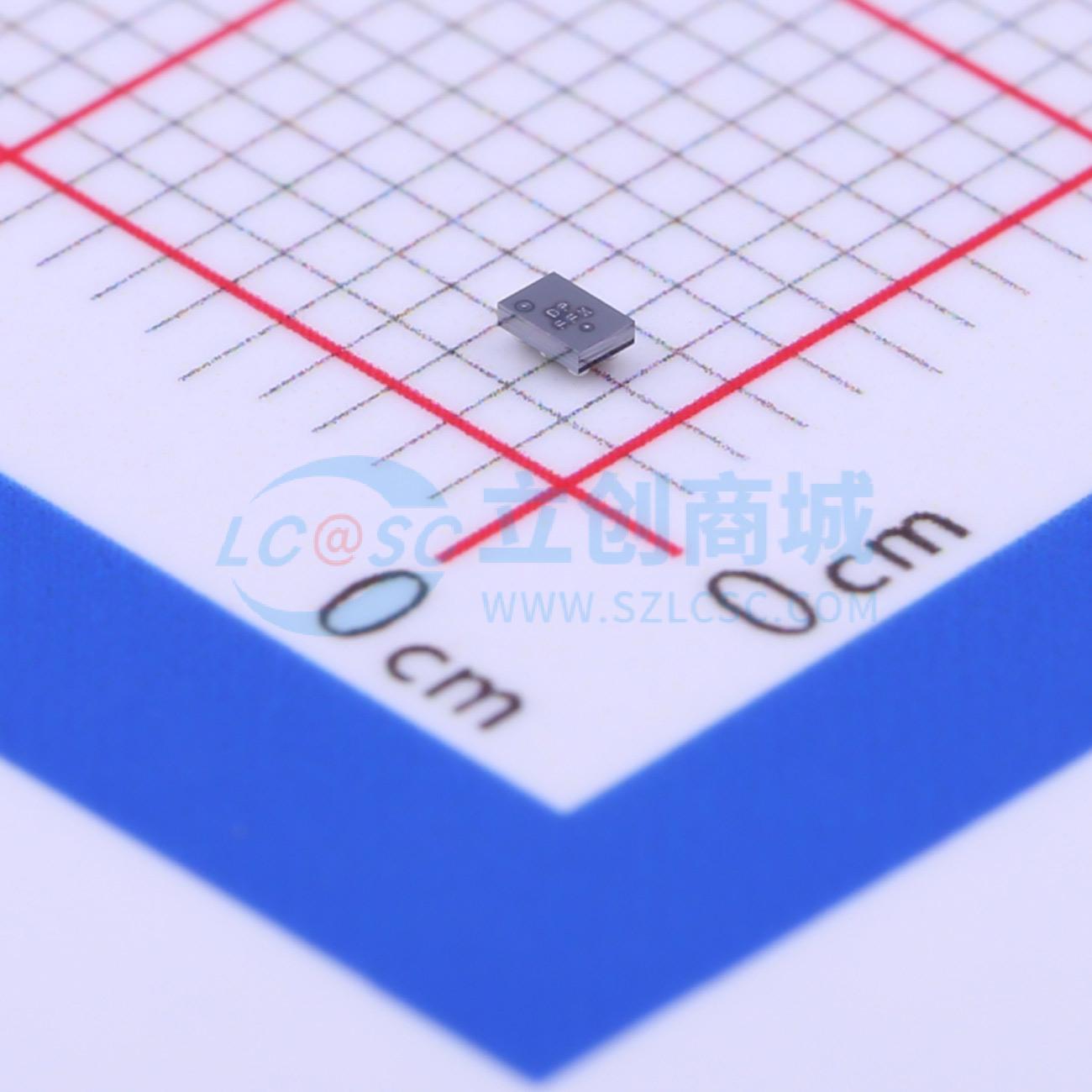

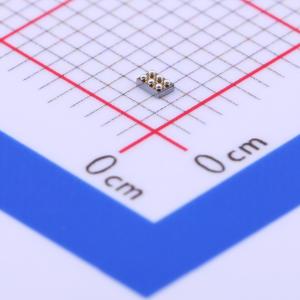

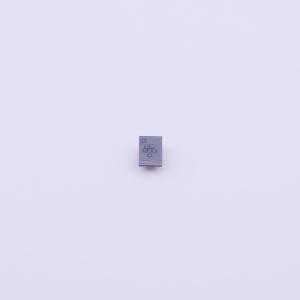

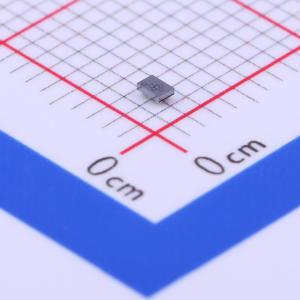

NCP339 是一种由外部逻辑引脚控制的极低导通电阻 MOSFET，可优化电池寿命和便携设备的自主性。由于采用了 PMOS 结构进行电流消耗优化，在不使用时通过隔离连接到电池上的 IC 来消除漏电流。该器件采用 WLCSP6 封装，尺寸为 1.00x1.50 mm，引脚间距为 0.5 mm。如果 OUT 引脚电压高于 IN 引脚电压，则自动启用反向阻断控制，从而消除从 OUT 到 IN 的漏电流。

NCP339 提供了广泛的输入电压范围（1.2 V 至 5.5 V），其特性包括：

• 1.2 V - 5.5 V 工作范围
• 在 4.5 V 时导通电阻为 19 mΩ 的 P 沟道 MOSFET
• 直流电流高达 3 A
• 软启动控制
• 低静态电流
• 反向阻断
• 高电平有效的 EN 引脚
• WLCSP6 1 x 1.5 mm
• 无铅封装

典型应用包括手机、平板电脑、数码相机、GPS、便携式设备和计算机。

• 手机
• 平板电脑
• 数码相机
• GPS
• 便携设备
• 计算机
