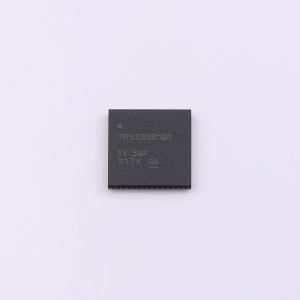

温馨提醒：图片仅供参考，商品以实物为准
TPS23881B1RTQR
8通道PoE2 PSE控制器，带SRAM和200mΩ RsENSE
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS23881B1RTQR
- 商品编号
- C31283732
- 商品封装
- VQFN-56
- 包装方式
- 编带
- 商品毛重
- 4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网收发器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 上电复位；欠压锁定(UVLO) |
商品概述
TPS23881是一款8通道电源设备（PSE）控制器，旨在按照IEEE 802.3bt标准将电源插入以太网电缆。八个独立的电源通道可以配置为2对线（1通道）或4对线（2通道）以太网供电（PoE）端口的任意组合。PSE控制器可以检测具有有效特征的受电设备（PD），完成相互识别并供电。
TPS23881在TPS23880的基础上进行了改进，降低了电流感测电阻，提高了可编程功率限制的精度，具备电容测量功能，并能够从ROM运行（参见设备比较表）。TPS23881还与德州仪器（TI）的FirmPSE系统固件兼容，该固件为控制多达48端口4对线PoE电源系统中的多个TPS23881设备提供了完全可配置的解决方案。
可编程静态随机存取存储器（SRAM）支持通过I²C进行现场固件升级，以确保符合IEEE标准并与最新的PoE设备互操作。每个端口专用的模数转换器（ADC）可实现连续的端口电流监测，并能进行并行分类测量，从而缩短端口开启时间。精度为±2.5%的可编程端口功率限制可将最大供电功率从90 W扩展至125 W以上。200 mΩ的电流感测电阻和外部场效应晶体管（FET）架构使设计能够平衡尺寸、效率、散热和解决方案成本的要求。
商品特性
- 适用于PoE 2 Type 3或Type 4以太网供电应用的IEEE 802.3bt PSE解决方案
- 八个独立的PSE通道
- 与德州仪器的FirmPSE系统固件兼容
- SRAM可编程存储器
- 可编程功率限制精度为±2.5%
- 200 mΩ电流感测电阻
- 传统PD电容测量
- 可选2对线或4对线端口功率分配 – 15.4 W、30 W、45 W、60 W、75 W或90 W
- 单特征和双特征PD兼容性
- 每个端口配备专用的14位积分电流ADC – 直流断开的抗噪声MPS – 2%的电流感测精度
- 1位或3位快速端口关断输入
- 自动分类发现和功率测量
- 浪涌和工作折返保护
- 灵活的处理器控制操作模式 – 自动、半自动和手动/诊断
- 每个端口电压监测和遥测
- -40°C ~ +125°C温度工作范围
- 超低α（ULA）封装（TPS23881A）
应用领域
- 视频记录仪（网络视频录像机、数字视频录像机等）
- 小型企业交换机
- 园区和分支交换机
