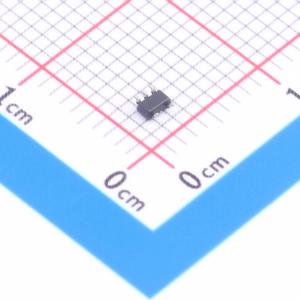

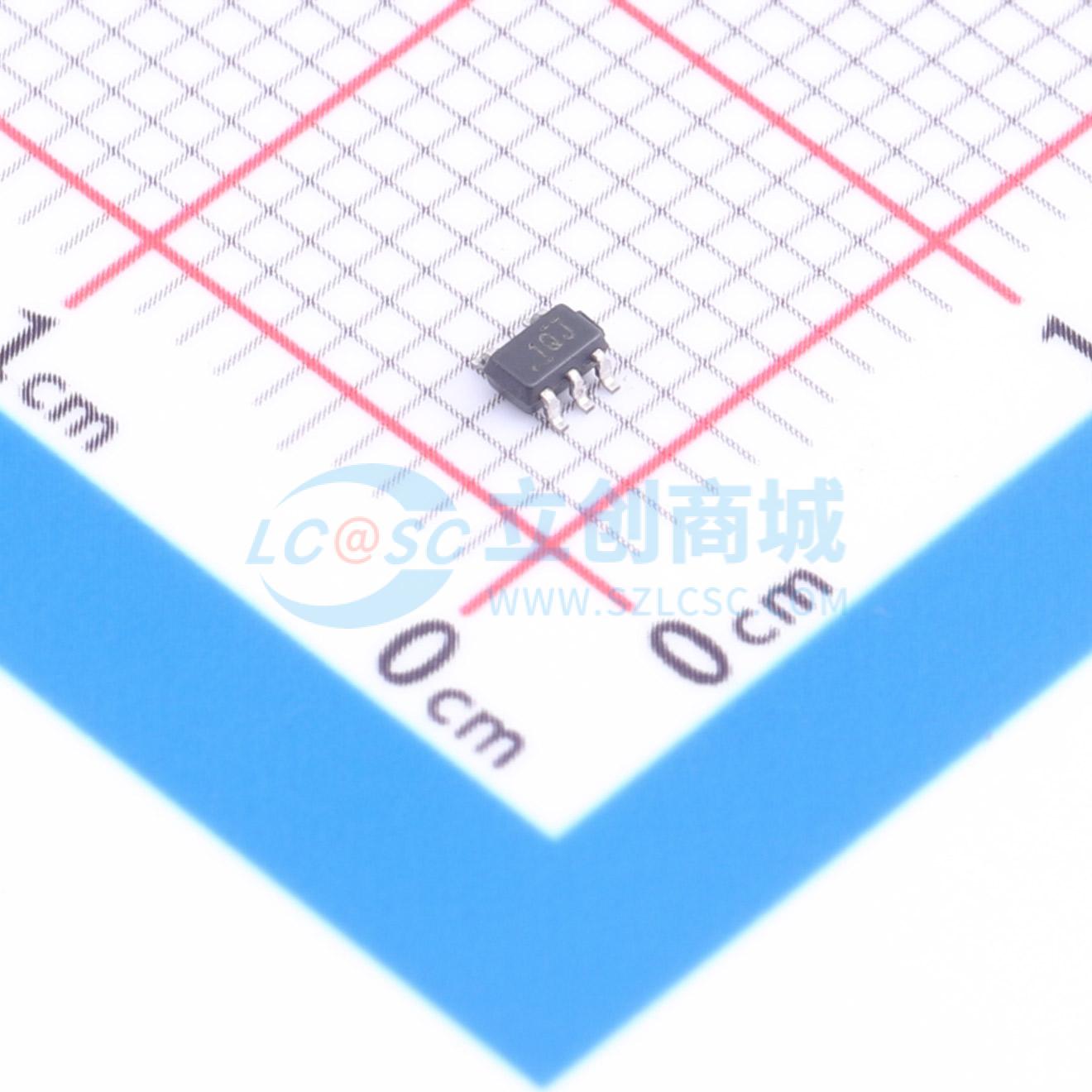

SN74AHC1G02QDCKRQ1
SN74AHC1G02QDCKRQ1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC1G02QDCKRQ1
- 商品编号
- C31285139
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.1598克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V；2.1V；3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV；900mV；1.65V | |
| 输出高电平(VOH) | 2.58V；4.4V；2.48V；1.9V；3.94V；3.8V；2.9V | |
| 输出低电平(VOL) | 100mV；360mV；440mV | |
| 系列 | 74AHC | |
| 传播延迟(tpd) | 6ns@5V,50pF | |
| 每门输入数量 | 2 | |
| 输入类型 | 标准CMOS | |
| 输出类型 | 推挽式 |
商品概述
SN74AHC1G02-Q1 是一款面向汽车应用的单路2输入正或非门，在正逻辑下执行布尔函数 Y = 非A × 非B 或 Y = A + B。
商品特性
- 通过AEC-Q100汽车应用认证
- 器件温度等级1:工作温度范围 -40℃ 至 +125℃
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
- 工作电压范围为 2 V 至 5.5 V
- 低功耗，最大ICC为10 µA
- 5 V 条件下输出驱动能力为 ±8 mA
- 符合JESD 17标准，闩锁性能超过250 mA
应用领域
- 报警或防撬检测电路
- S-R锁存器
