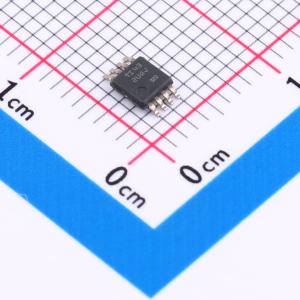

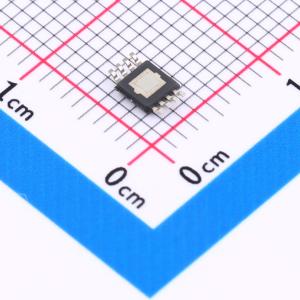

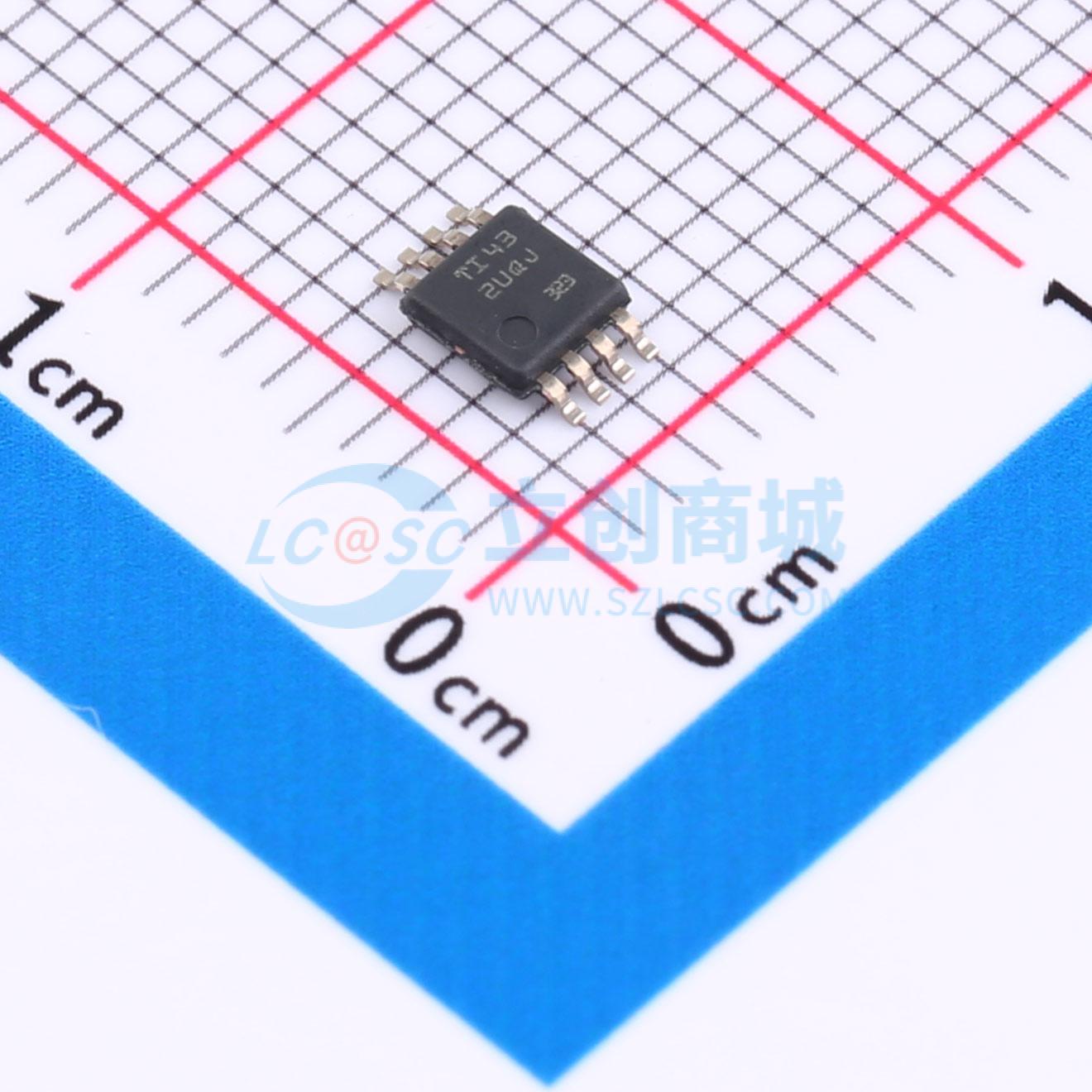

THS2630DGNR
高速、低噪声、全差分I/O放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- THS2630 属于全差分输入和差分输出器件系列，使用先进的高压互补双极工艺制造。使用从输入到输出的真正全差分信号路径，具有高达 ±17.5V 的高电源电压。这种设计带来了出色的共模噪声抑制能力（800kHz 时为 95dB）和总谐波失真（2VPP、250kHz 时为-108dBc）。高电压差分信号链可通过宽电源电压范围提高裕量和动态范围，而无需为差分信号的每个极性添加单独的放大器。THS2630 在-40℃ 至 +85℃ 的宽温度范围内运行。
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS2630DGNR
- 商品编号
- C31266609
- 商品封装
- HVSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 共模抑制比(CMRR) | 95dB | |
| 输入偏置电流(Ib) | 9.8uA | |
| 输入失调电压(Vos) | 100uV | |
| 增益带宽积(GBP) | 245MHz | |
| 压摆率(SR) | 75V/us | |
| 最大电源宽度(Vdd-Vss) | 35V | |
| 噪声密度(eN) | 1.1nV/√Hz@10kHz | |
| 输出电流 | 85mA | |
| 输入失调电压温漂(Vos TC) | 3.2uV/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 22nA | |
| 静态电流(Iq) | 10.5mA | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 差分 | |
| 输入失调电流温漂(Ios TC) | 0.13nA/℃ | |
| 单电源 | 5V~35V | |
| 双电源(Vee ~ Vcc) | -17.5V~-2.5V；2.5V~17.5V | |
| 电源纹波抑制比(PSRR) | 98dB | |
| 稳定时间 | 31ns |
商品概述
THS2630 属于全差分输入和差分输出器件系列，使用先进的高压互补双极工艺制造。使用从输入到输出的真正全差分信号路径，具有高达 ±17.5V 的高电源电压。这种设计带来了出色的共模噪声抑制能力（800kHz 时为 95dB）和总谐波失真（2VPP、250kHz 时为 - 108dBc）。高电压差分信号链可通过宽电源电压范围提高裕量和动态范围，而无需为差分信号的每个极性添加单独的放大器。THS2630 在 - 40°C 至 +85°C 的宽温度范围内运行。
商品特性
- 高性能
- 带宽：187MHz（VCC = ±15V，G = 1V / V）
- 压摆率：75V/μs
- 增益带宽积：245MHz
- 失真：-108dBc THD（2VPP、250kHz 时）
- 电压噪声
- 1/f 电压噪声拐角频率：85Hz
- 输入基准噪声：1nV/√Hz
- 单电源电压范围：5V至35V
- 静态电流（关断）：770μA (THS2630S)
应用领域
- 单端至差分转换
- 差分 ADC 驱动器
- 差分抗混叠
- 差分发送器和接收器
- 输出电平转换器
- 医疗超声波
