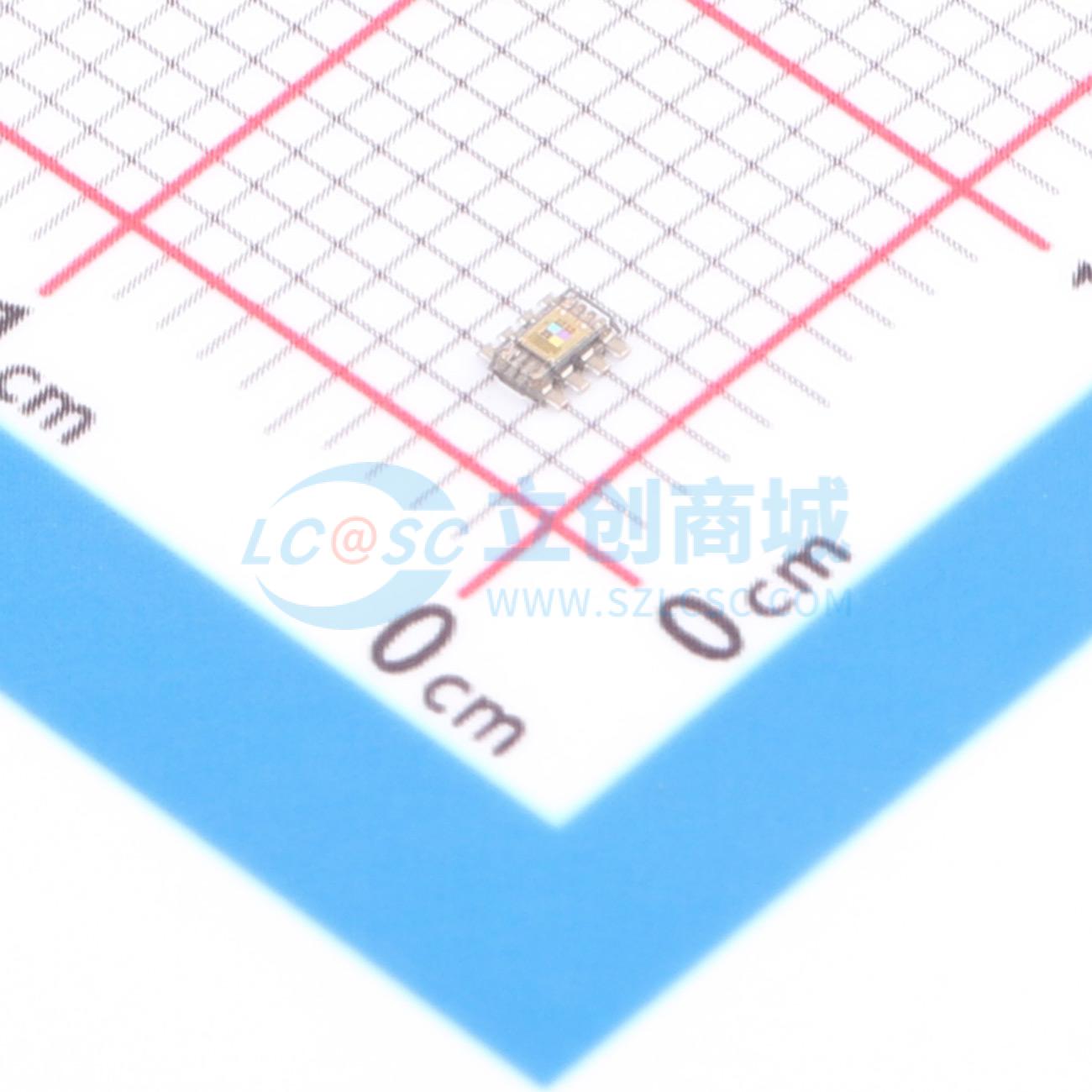

温馨提醒：图片仅供参考，商品以实物为准

OPT4060DTSR

高速高灵敏度RGBW颜色传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款单芯片高分辨率颜色传感器，能够测量四个通道，每个通道具有特定设计的光谱响应。四个通道中的三个通道在红色、绿色和蓝色波长上具有峰值频谱响应，第四个通道具有宽带光谱响应。通过从这些通道进行测量，可以提取照明环境的重要特性，例如(i)光强度(lux)以及(ii)颜色。采用小型SOT-5X3封装。具有可选寻址方案，可在共享的I²C总线上启用多达四个器件。这些通道的光谱响应针对颜色检测进行了专门调节，同时强烈抑制远离其各自峰值的波长，尤其是NIR（850nm和940nm）区域
品牌名称: TI(德州仪器)
商品型号: OPT4060DTSR
商品编号: C31267548
商品封装: SOT-583
包装方式: 编带
商品毛重: 0.034597克(g)

商品参数

商品概述

OPT4060 是一款单芯片高分辨率颜色传感器，能够测量四个通道，每个通道具有特定设计的光谱响应。四个通道中的三个通道在红色、绿色和蓝色波长上具有峰值频谱响应，第四个通道具有宽带光谱响应。通过从这些通道进行测量，可以提取照明环境的重要特性，例如光强度 (lux) 以及颜色。OPT4060 采用小型 SOT-5X3 封装。OPT4060 具有可选寻址方案，可在共享的 I²C 总线上启用多达四个器件。这些通道的光谱响应针对颜色检测进行了专门调节，同时强烈抑制远离其各自峰值的波长，尤其是 NIR（850nm 和 940nm）区域。这些滤波器采用先进的滤波技术，即使在更高的光入射角下也能提供出色的滤波性能。OPT4060上设计的光学滤波器提供了强大的红外抑制功能，尽管传感器放置在深色玻璃下（这是最终产品工业设计出于美学考虑的常见要求），但这一功能也有助于保持高精度。OPT4060专为需要照度级别检测的系统而设计，通过提供有关照明强度和照明颜色的信息来增强用户体验。OPT4060 器件可通过每个通道 12 个步骤配置为以 600μs 到 800ms 的光转换时间运行，从而能够根据应用需要提供系统灵活性。转换时间包括光采集时间和 ADC 转换时间。测量分辨率由光强度和采集时间两者决定，能够有效地测量低至 2.15mlux 的光强度变化。数字操作可灵活用于系统集成。测量可以是连续的，也可以通过寄存器写入或硬件引脚单次触发。此器件提供了阈值检测逻辑，这允许处理器进入睡眠状态，直到传感器检测到适当的唤醒事件并通过中断引脚进行报告。数字输出通过兼容I²C和SMBus的双线制串行接口报告照度级别。OPT4060兼具低功耗和低电源电压功能，有助于延长电池供电系统的电池寿命。

商品特性

通过高速 I²C 接口实现高精度、高速颜色光/数转换
使用精密光学滤波器的四通道感应
三个通道在红色、绿色和蓝色波长下具有峰值响应，并且NIR抑制>99.99% (850nm)
清晰的宽带宽通道
高分辨率RGB颜色测量
半对数输出，具有七个二进制对数满标度照度范围，在每个范围内具有高度线性响应
内置自动满标度照度范围选择逻辑，可根据输入光条件切换测量范围，范围之间具有良好的增益匹配
26位有效动态范围，从2.15mlxux到144mlxux
12个可配置转换时间，每个通道为 600μs 到800ms，适用于各种高速和高精度应用
针对硬件同步触发和中断的外部引脚中断
低工作电流:24μA
超低待机功耗:2μA
工作温度范围:-40℃至+85℃
宽电源范围:1.6V至3.6V
耐受5.5V电压的I/O
可选择的 I²C 地址
小巧的外形，采用2.1mm × 1.9mm × 0.6mm SOT-5X3 封装

应用领域

显示亮度和颜色调整
摄像头图像校正
自动白平衡
楼宇自动化与控制
照明控制系统
平板电脑和笔记本电脑

	属性	参数值
	商品目录	环境光传感器
	感测类型	颜色识别
	感光能力	144.284klx
	检测颜色	红色,绿色,蓝色
	接口类型	I2C
	工作电压	1.6V~3.6V

	属性	参数值
	静态电流(Iq)	2uA
	工作温度	-40℃~+85℃
	长度	2mm
	宽度	1.1mm
	高度	0.6mm
	功能特性	低功耗/睡眠模式；自动增益控制；光谱校正/滤光；中断/事件触发
