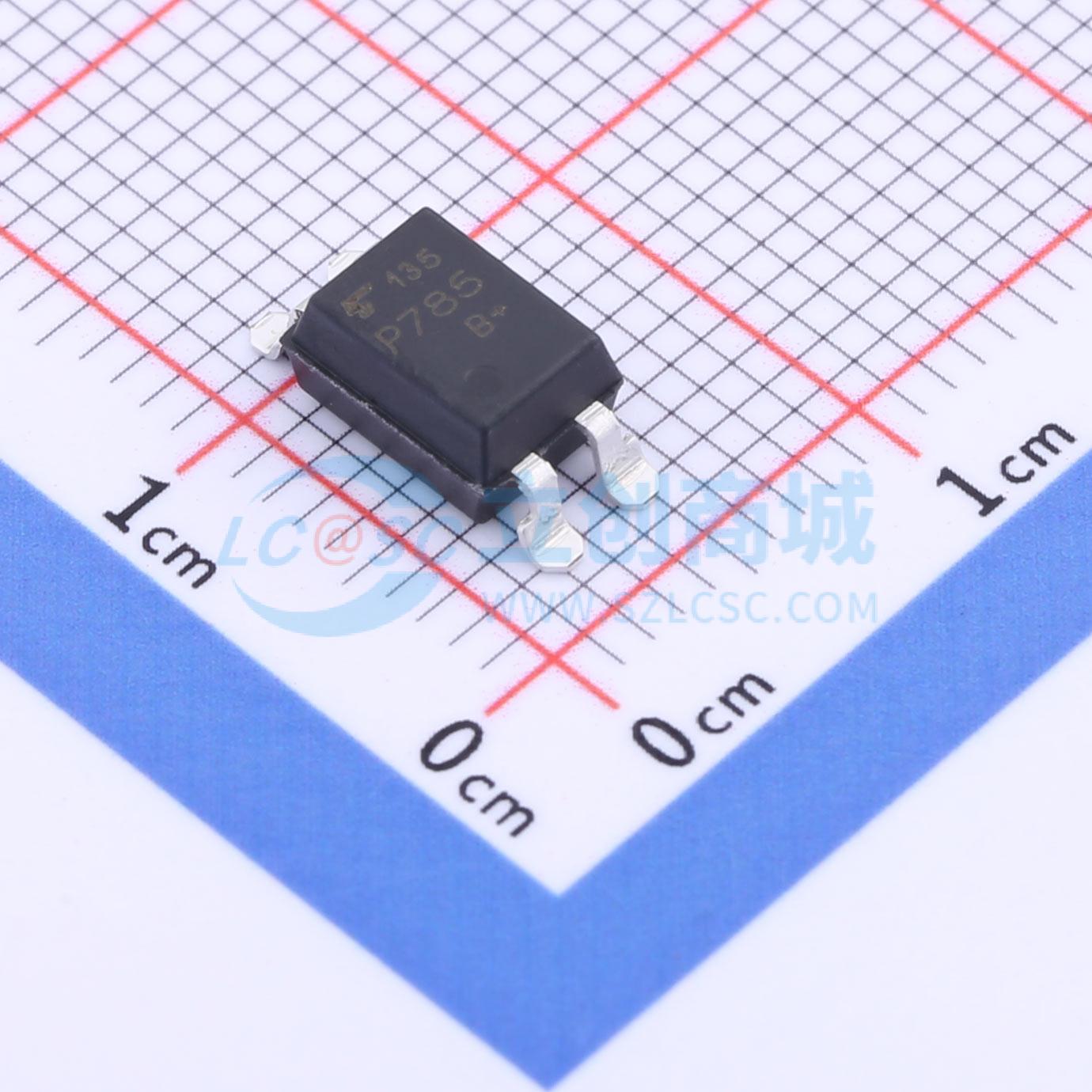

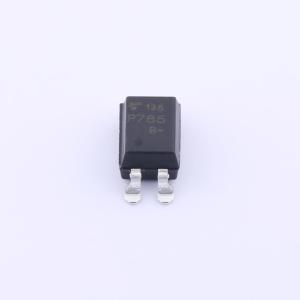

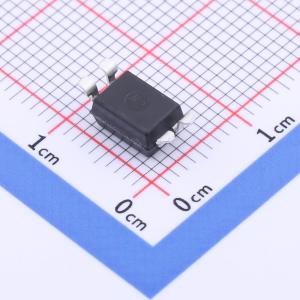

温馨提醒：图片仅供参考，商品以实物为准
TLP785(TELS-T6,F
光电耦合器，红外发光二极管与光电晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由与红外发光二极管光耦合的硅光电晶体管组成，采用四引脚塑料 DIP（DIP4）封装，具有高隔离电压（交流：5000 Vrms（最小值））。TLP785F 是 TLP785 的长爬电表面贴装引脚成型类型。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP785(TELS-T6,F
- 商品编号
- C2938722
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 10mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@8mA,2.4mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -25℃~+85℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 240mW | |
| 正向电流(If) | 16mA |
优惠活动
购买数量
(2000个/圆盘，最小起订量 5 个)个
起订量：5 个2000个/圆盘
总价金额：
￥ 0.00近期成交14单
