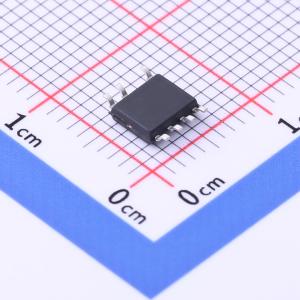

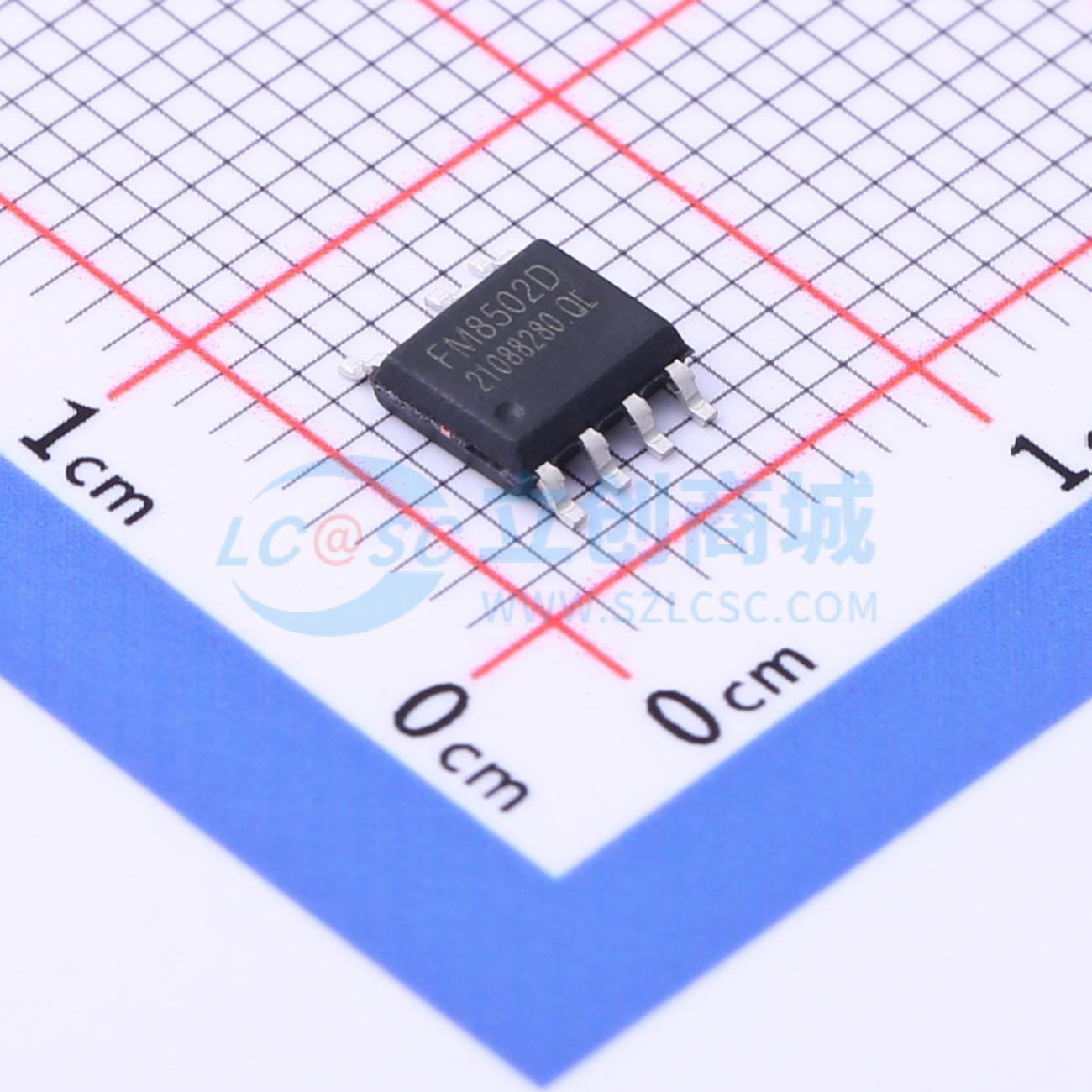

温馨提醒：图片仅供参考，商品以实物为准

FM8502D

非隔离降压型LED恒流驱动IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FM8502 是一款高精度的非隔离降压型LED 恒流控制芯片，芯片工作在电感电流临界模式并内置OVP 功能，可通过调节外置OVP 电阻阻值来设置Vovp 电压值，另外，芯片ROVP 引脚带Enable 功能，适用于85VAC~264VAC全电压范围的非隔离降压型LED 照明及开关调色应用。芯片内部集成500V 功率开关，采用了高精度的采样、补偿电路和高压JFET 供电技术，以及专利的退磁检测电路和专利的供电闭环反馈技术，无需VCC 电容和启动电阻，也无需任何外部补偿电路和反馈电路，芯片内部运用精准稳定的自适应技术，使得系统外围十分简单，可在外围器件极少的条件下实现高精度的LED 恒流输出和优异的线电压调整率，极大的节约了系统成本和体积。芯片工作在电感电流临界模式，输出电流不随电感量和LED 工作电压的变化而变化，从而实现优异的负载调整率。
品牌名称: FM(富满)
商品型号: FM8502D
商品编号: C2938797
商品封装: SOP-7
包装方式: 编带
商品毛重: 0.147克(g)

商品参数

商品概述

FM8502 是一款高精度的非隔离降压型LED 恒流控制芯片，芯片工作在电感电流临界模式并内置OVP 功能，可通过调节外置OVP 电阻阻值来设置Vovp 电压值，另外，芯片ROVP 引脚带Enable 功能，适用于85VAC~264VAC全电压范围的非隔离降压型LED 照明及开关调色应用。芯片内部集成500V 功率开关，采用了高精度的采样、补偿电路和高压JFET 供电技术，以及专利的退磁检测电路和专利的供电闭环反馈技术，无需VCC 电容和启动电阻，也无需任何外部补偿电路和反馈电路，芯片内部运用精准稳定的自适应技术，使得系统外围十分简单，可在外围器件极少的条件下实现高精度的LED 恒流输出和优异的线电压调整率，极大的节约了系统成本和体积。芯片工作在电感电流临界模式，输出电流不随电感量和LED 工作电压的变化而变化，从而实现优异的负载调整率。 FM8502 具有多重保护功能，包括LED 开/短路保护，芯片供电欠压保护，芯片过温调节等，大大增加了系统的稳定性。

商品特性

无VCC 电容、无启动电阻
集成高压供电功能
输出过压保护
输出电流精度 ±5%
简洁的系统拓补，外围器件极少
宽电压范围输入，低母线电压下不闪灯
LED 短路保护
过温调节功能，过温降电流时不闪灯
兼容开关调色Enable 功能
采用SOP7/DIP7 封装

应用领域

LED 蜡烛灯
LED 日光灯管
LED 球泡灯
其它LED 照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	开关频率	-
	通道数	1
	输出电流	350mA
	特性	过压保护(OVP)；过温保护(OTP)；短路保护(SCP)

	属性	参数值
	工作电压(AC)	85VAC~264VAC
	拓扑结构	降压
	工作温度	-40℃~+150℃
	开关管(内置/外置)	内置
	恒流精度	5%
