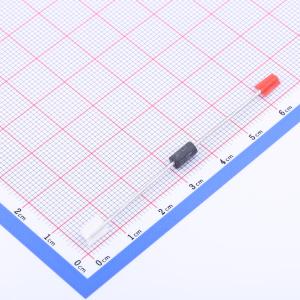

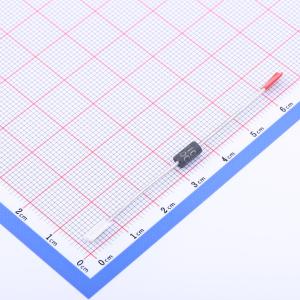

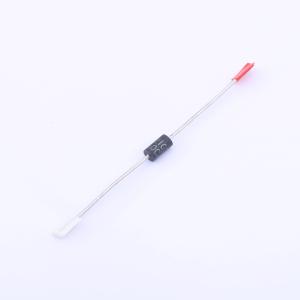

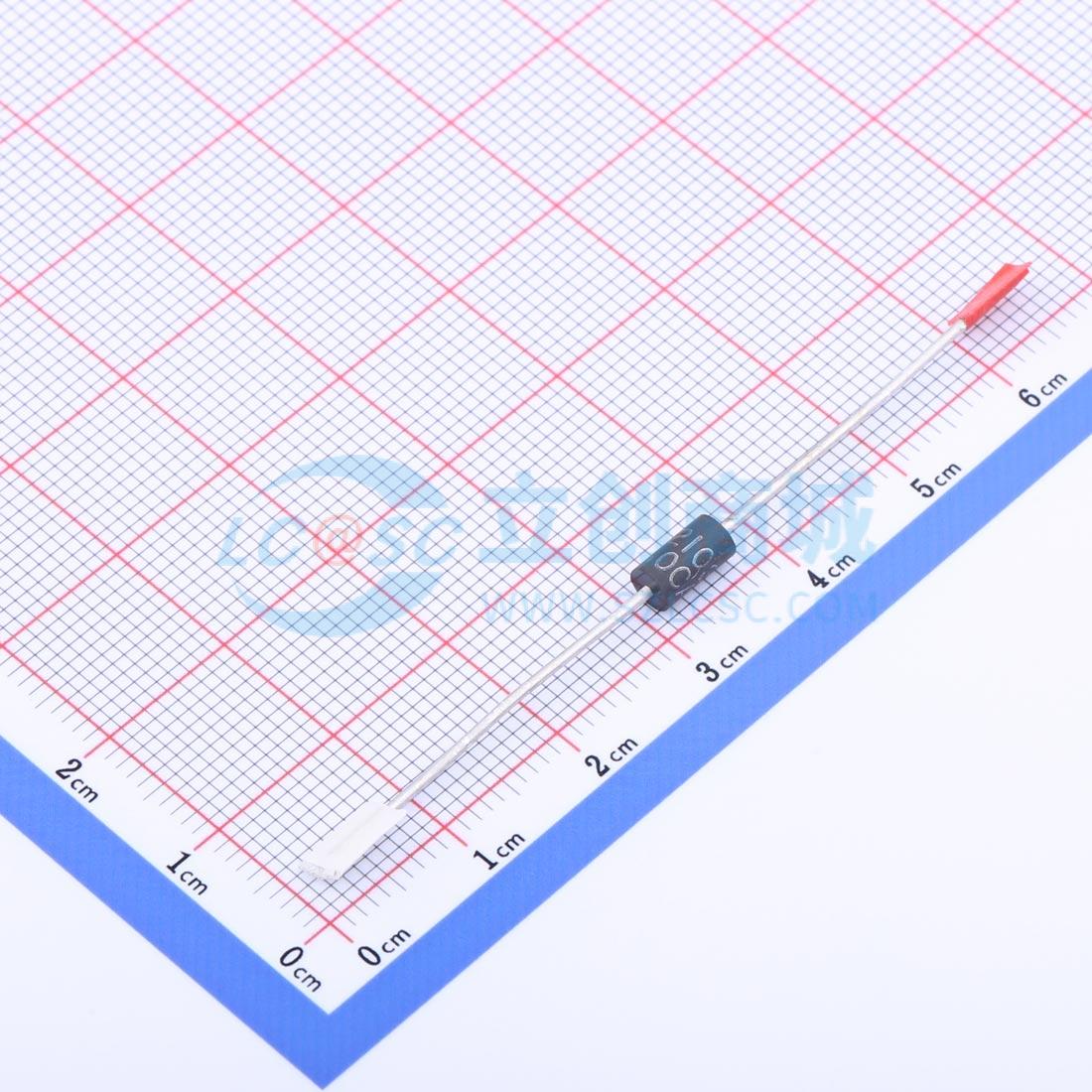

SA5.0CA
双向TVS 5V截止 峰值脉冲电流：55.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SA系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SA5.0CA
- 商品编号
- C2938308
- 商品封装
- DO-204AC(DO-15)
- 包装方式
- 编带
- 商品毛重
- 0.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.2V | |
| 峰值脉冲电流(Ipp) | 55.4A | |
| 峰值脉冲功率(Ppp) | 500W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.4V | |
| 反向电流(Ir) | 600uA | |
| 工作温度 | -65℃~+175℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SA系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 在10/1000μs波形下，峰值脉冲能力为500N，重复率（占空比）：0.01%
- V @ T = V @25℃ x (1+αT x (T - 25))（αT：温度系数，典型值为0.1%）
- DO-15封装的玻璃钝化芯片结
- 快速响应时间：从0V到最小击穿电压（BV min）通常小于1.0ps
- 出色的钳位能力
- 典型故障模式为因过压或过流导致短路
- 根据JEDEC JESD201A的表4a和4c进行晶须测试
- IEC-61000-4-2静电放电（ESD）防护：空气放电30kV，接触放电30kV
- 符合IEC 61000-4-2标准的数据线路ESD保护
- 符合IEC 61000-4-4标准的数据线路电快速瞬变脉冲群（EFT）保护
- 低增量浪涌电阻
- 当最大击穿电压（VBR max）>13V时，典型|R|小于1μΔ
- 保证高温回流焊接：260℃/40秒，引脚长度0.375"（9.5mm），拉力5磅（2.3kg）
- 塑料封装的阻燃等级为UL V-0
- 雾锡无铅电镀
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，终端镀层材料为锡（Sn）（IPC/ JEDEC J-STD-609A.01）
应用领域
- 瞬态电压抑制（TVS）器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线和其他易受影响电路的保护。
