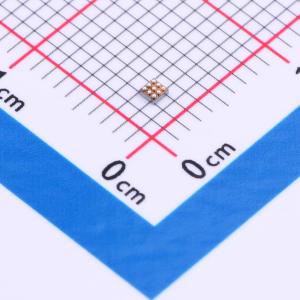

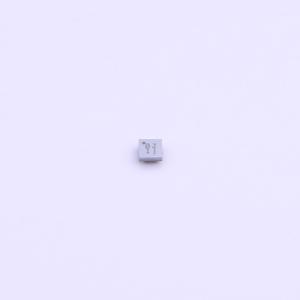

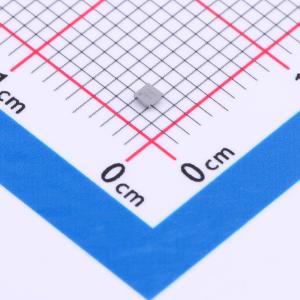

温馨提醒：图片仅供参考，商品以实物为准
PAM8014AZR
3.2W 单声道 D 类音频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PAM8014是一款3.2W单声道无滤波器D类放大器，具有高电源抑制比（PSRR）和差分输入，可消除噪声和射频整流。效率超过90%以及占用PCB面积小等特性，使PAM8014 D类放大器非常适合便携式应用。输出采用无滤波器架构，在提供高性能、简单且低成本系统的同时，最大限度地减少了外部组件数量和PCB面积。PAM8014具备短路保护和热关断功能。PAM8014采用U-WLB1313-9封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- PAM8014AZR
- 商品编号
- C2938317
- 商品封装
- U-WLB1313-9
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 3.2Wx1@4Ω | |
| 工作电压 | 2.5V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.17% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4mA | |
| 工作温度 | -25℃~+85℃ | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | -75dB | |
| 效率 | 93% | |
| 输入通道数 | 1对差分输入 |
商品概述
PAM8014是一款3.2W单声道无滤波器D类放大器，具有高电源抑制比（PSRR）和差分输入，可消除噪声和射频整流。效率超过90%以及占用PCB面积小等特性，使PAM8014 D类放大器非常适合便携式应用。输出采用无滤波器架构，在提供高性能、简单且低成本系统的同时，最大限度地减少了外部组件数量和PCB面积。 PAM8014具备短路保护和热关断功能。 PAM8014采用U-WLB1313-9封装。
商品特性
- 超低电磁干扰（EMI），在300MHz时比FCC B类标准低20dB
- 搭配8Ω扬声器，在2W功率下效率高达93%
- 关断电流<1μA
- 5V电源、4Ω负载、总谐波失真（THD）为10%时，输出功率为3.2W
- 所需外部组件极少
- 无输入时具有出色的低噪声性能
- 电源电压范围为2.5V至5.5V
- 短路保护
- 热关断
- 采用节省空间的U-WLB1313-9封装
- 完全无铅且符合RoHS标准
- 无卤素和锑，是“绿色”器件
应用领域
- 手机/智能手机
- MP4/MP3播放器
- 网络电话（VOIP）
- 数码相框
- 电子词典
- 便携式游戏机
