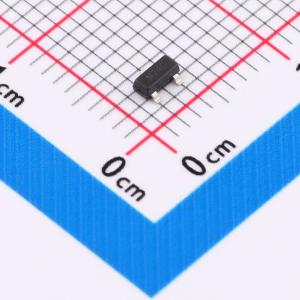

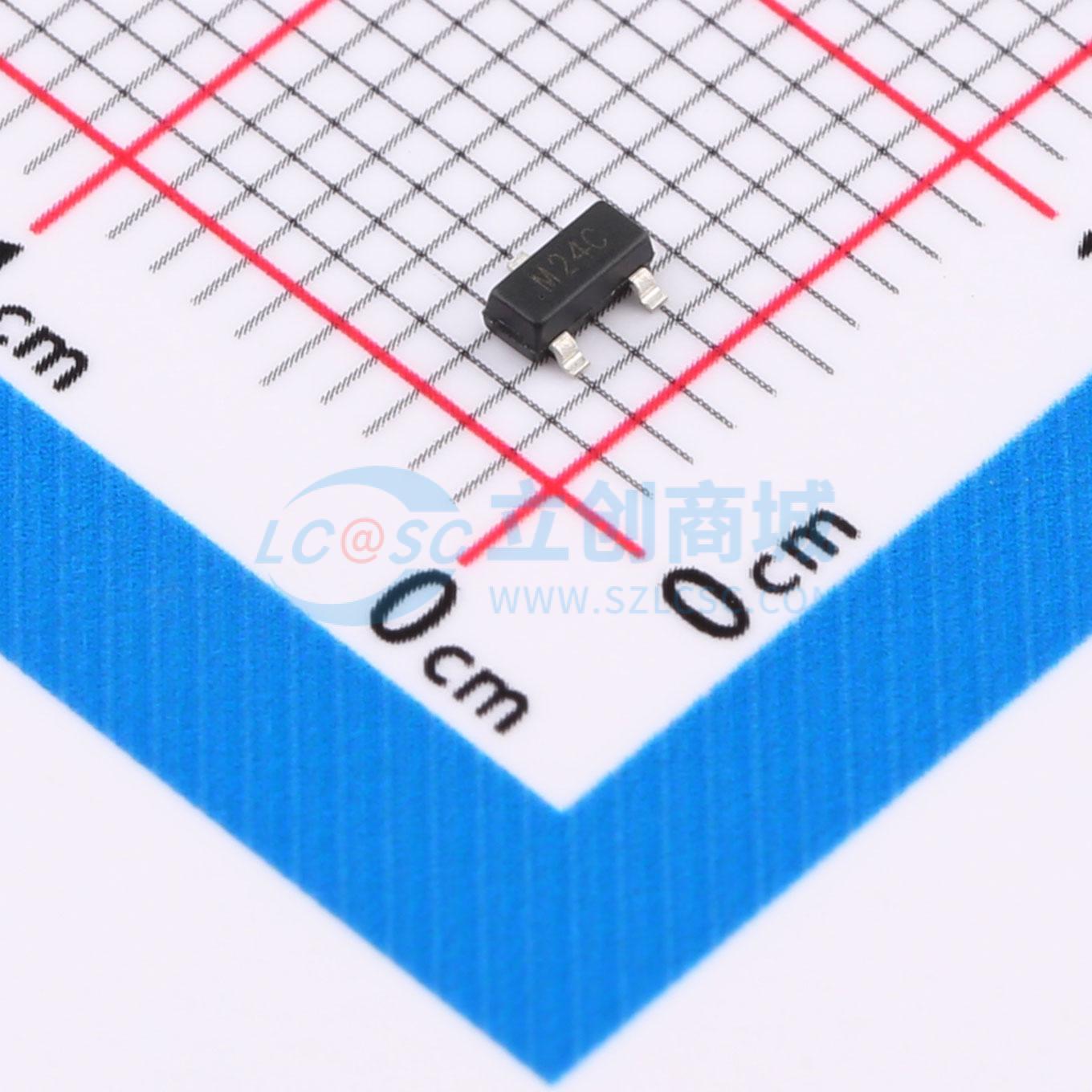

温馨提醒：图片仅供参考，商品以实物为准
SM24CANA-02HTG
双向 24V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VRWM:24V, IPP:4A, CJ:7pF
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SM24CANA-02HTG
- 商品编号
- C2936979
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.003克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 40V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 140W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 26.7V | |
| 反向电流(Ir) | 80nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 10pF；7pF |
商品特性
- 150W 峰值脉冲功率（8/20μs）
- 超低泄漏：纳安级别
- 工作电压：24V
- 低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
- 空气放电：±30kV
- 接触放电：±30kV
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- IEC 61000 - 4 - 5（雷电）4A（8/20μs）
- IEC 61000 - 4 - 2（ESD）抗扰度测试
- 符合 RoHS 标准
- 封装：SOT - 23
- 引脚镀层：亚光锡
- 外壳材料：“绿色”模塑料
- UL 可燃性等级：94V - 0
- 湿度敏感度：符合 J STD 020 的 3 级
应用领域
- 手机及配件
- 笔记本电脑和手持设备
- 便携式仪器
- 机顶盒
- 工业控制
