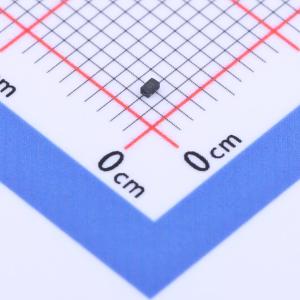

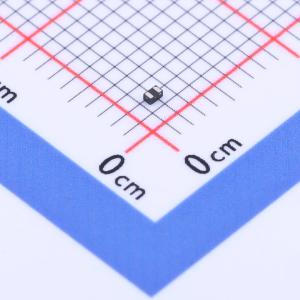

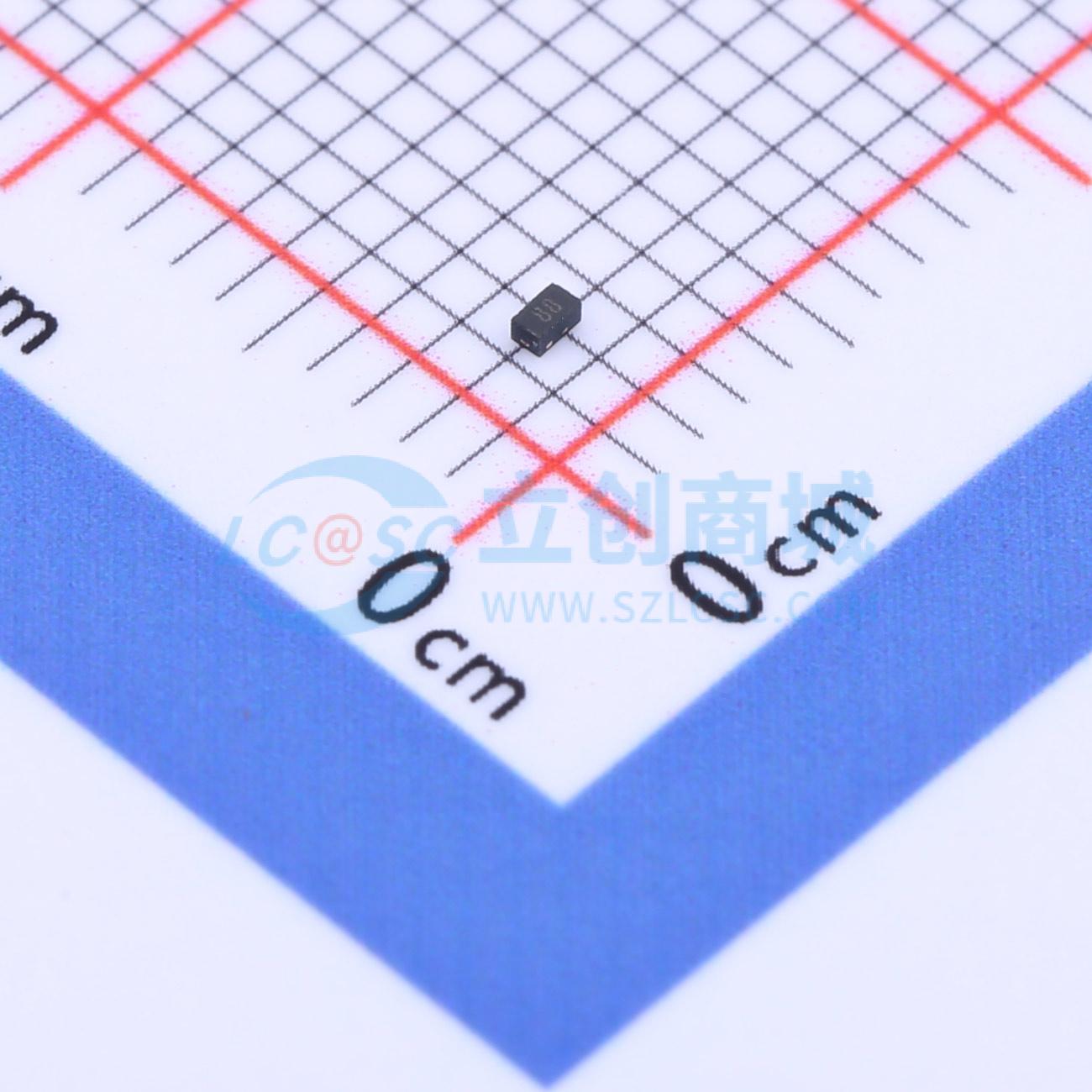

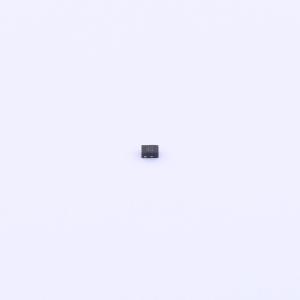

ESD5311N
双向ESD 5V截止 峰值浪涌电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VRWM:5V, IPP:4A, CJ:0.3pF
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD5311N
- 商品编号
- C2936982
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 70W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.5V | |
| 反向电流(Ir) | 80nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品特性
- 超小封装：1.0x0.6x0.5mm
- 超低电容：典型值0.3pF
- 超低泄漏：纳安级
- 低工作电压：±5V
- 低钳位电压
- 双引脚无引脚封装
- 符合以下标准：
- IEC 61000 - 4 - 2（静电放电）抗扰度测试 空气放电：30kV 接触放电：±25kV
- IEC 61000 - 4 - 5（雷击）4A（8/20μs）
- 符合RoHS标准
- 引脚涂层：镍钯金
应用领域
- 手机及配件
- 数字视频接口（DVI）
- DisplayPort接口
- MDDI端口
- USB端口
