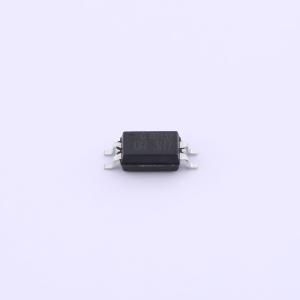

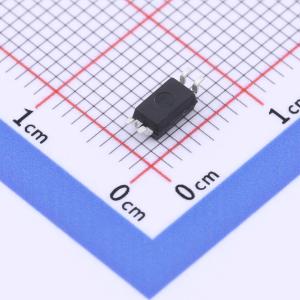

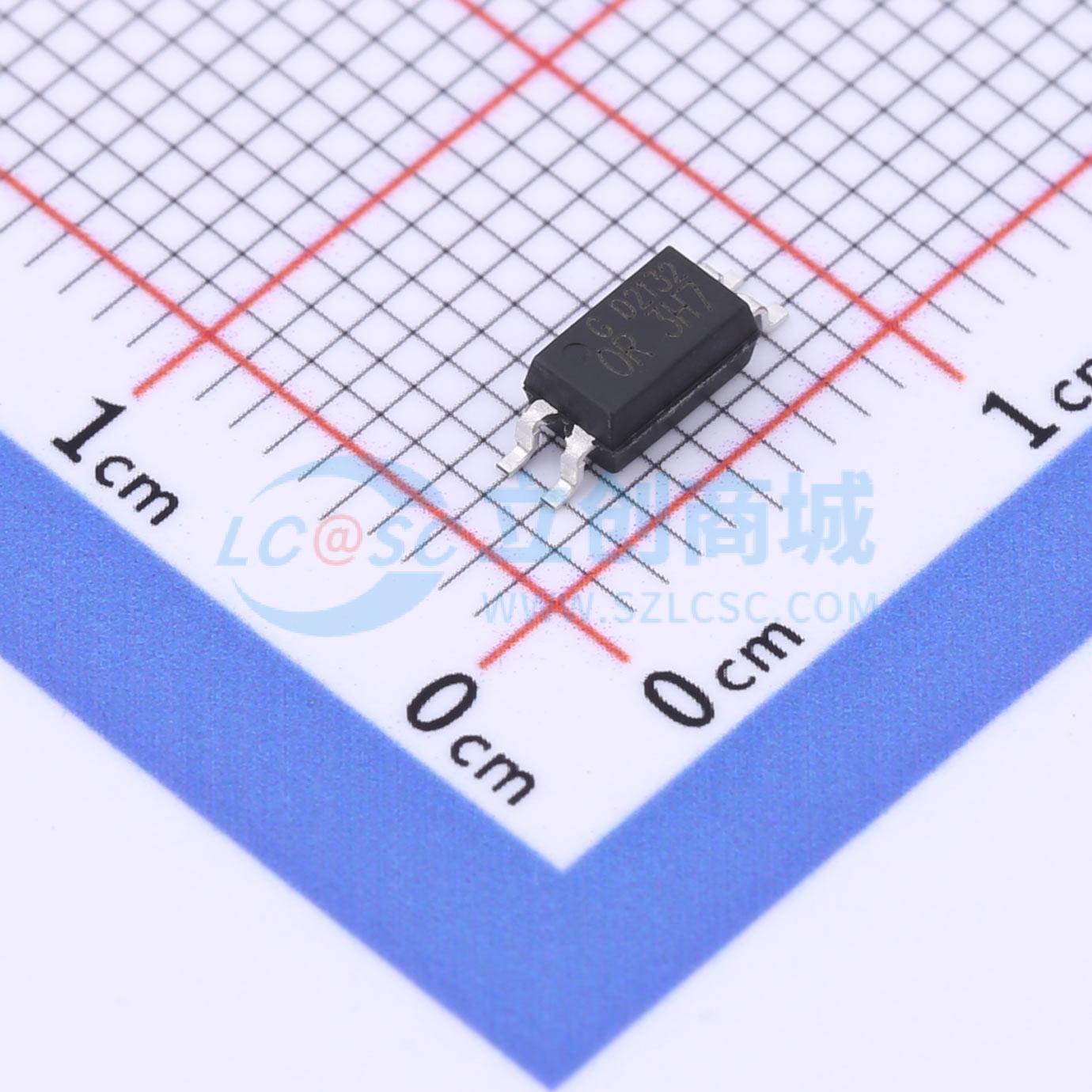

温馨提醒：图片仅供参考，商品以实物为准
OR-3H7D-TP-G
DC输入 隔离电压(rms):3750V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 消费级
- 品牌名称
- Orient(奥伦德)
- 商品型号
- OR-3H7D-TP-G
- 商品编号
- C2935792
- 商品封装
- SOP-4-1.27mm
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 80V | |
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,20mA | |
| 上升时间(tr) | 4us@2mA,100Ω | |
| 下降时间 | 3us@2mA,100Ω | |
| 工作温度 | -55℃~+110℃ | |
| 功能特性 | - |
商品概述
该系列器件包含一个红外发光二极管和一个光电晶体管探测器，封装于4引脚SOP封装内，不含卤素和Sb₂O₃。
商品特性
- 电流传输比：在 I_F = 5mA， V_CE = 5V， T_a = 25°C 条件下，最小值 50%
- 高输入-输出隔离电压：V_ISO = 3,750Vrms
- 集电极-发射极电压：80V（最小值）
- 工作温度范围：-55°C 至 125°C
- 静电放电能力：通过人体模型8000V/机器模型2000V
- 安全认证：UL认证（编号E323844）、VDE认证（编号40029733）、CQC认证（编号CQC19001231254）
- 符合RoHS、REACH标准
- 湿度敏感等级为1级
应用领域
- 需要高密度安装的混合PCB基板
- 可编程控制器
- 系统设备与测量仪器
