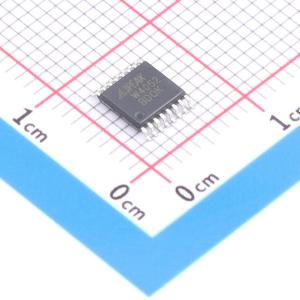

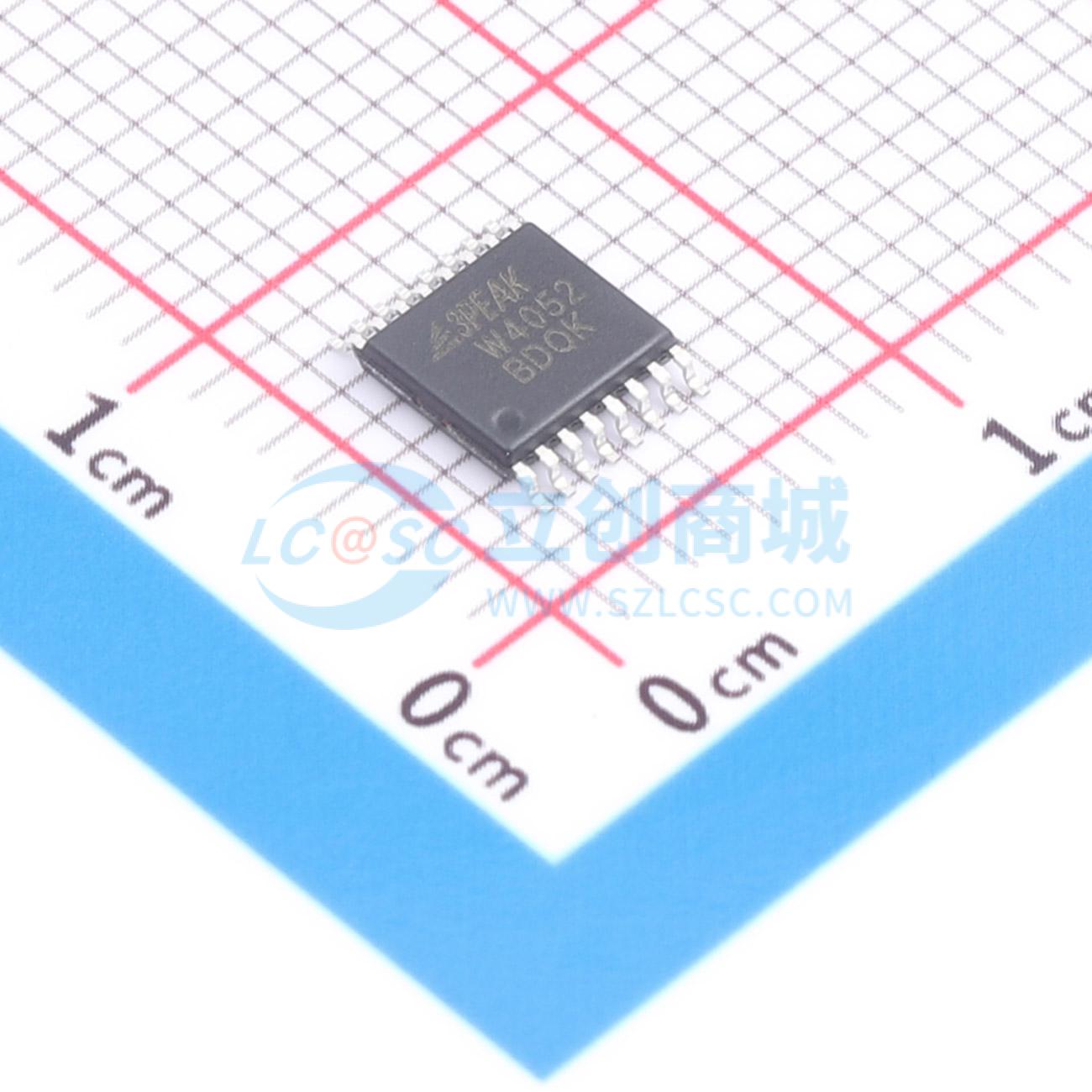

TPW4052-TR

12V通用模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPW4052是一款双路单刀四掷（SP4T）模拟开关，适用于模拟或数字多路复用/解复用应用。该开关具有三个数字选择输入（S0、S1）、八个独立输入/输出（An、Bn）、两个公共输入/输出（A、B）和一个数字使能输入（/E）。当/E为高电平时，开关关闭
品牌名称: 3PEAK(思瑞浦)
商品型号: TPW4052-TR
商品编号: C2935799
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.283333克(g)

商品参数

商品概述

TPW4052 是一款双路单刀四掷（SP4T）模拟开关，适用于模拟或数字多路复用器/解复用器应用。该开关具有三个数字选择输入（S0、S1）、八个独立输入/输出（An、Bn）、两个公共输入/输出（A、B）和一个数字使能输入（/E）。当 /E 为高电平时，开关关闭。该器件采用增强型工艺设计，在降低功耗的同时实现了高开关速度。这些器件作为多路复用器或解复用器都能良好工作，且输入范围可扩展至电源电压。所有通道均具有先断后通的开关动作，可防止在切换通道时出现瞬间短路。

商品特性

模拟开关电压：3.3V、5V、10V、±5V
低导通电阻：在 Vs = ±4.5V 或 9V 时典型值为 50Ω；在 Vs = 4.5V 时典型值为 60Ω；在 VS = 3V 时典型值为 300Ω
带宽：200 MHz
快速开关时间：ΔtON = 60 ns，tOFF = 50 ns
先断后通开关
工作温度范围：-40℃ 至 125℃

应用领域

工业控制系统
电池供电系统
音频信号路由
仪器仪表

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	工作电压	4.5V~5.5V；-5.5V~-4.5V；3V~12V
	导通时间(ton)	60ns

	属性	参数值
	导通电阻(Ron)	50Ω
	关闭时间(toff)	50ns
	工作温度	-40℃~+125℃
	带宽	200MHz
