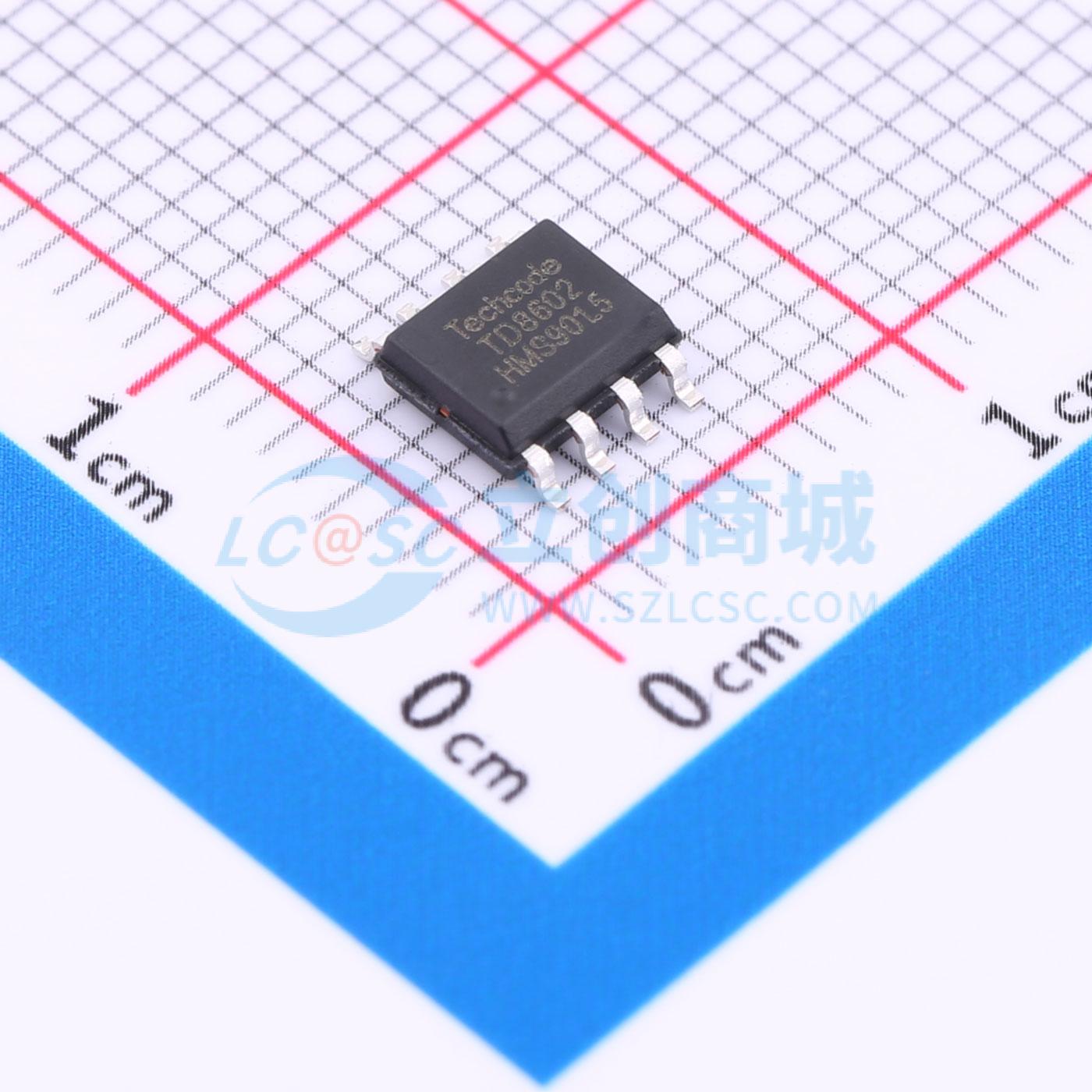

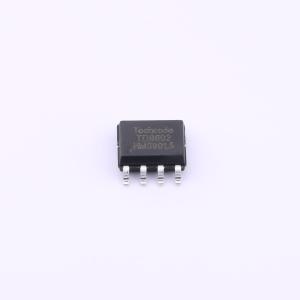

温馨提醒：图片仅供参考，商品以实物为准

TD8602

3.1A恒定负载电流升压DC/DC控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TD8602是一款高效、固定频率的升压DC/DC调节器,具有3.1A恒定负载电流输出功率。采用PFM模式提高低输出功率时的效率。内置NMOS,高开关频率（1MHz）允许使用较小的电感和输出电容,适合小型电池供电应用。内置软启动和补偿电路减少外部元件数量,节省PCB空间。包含过温保护和过流保护电路。
品牌名称: Techcode(泰德)
商品型号: TD8602
商品编号: C2935207
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.239克(g)

商品参数

商品概述

TD8602是一款紧凑、高效、固定频率的升压型DC/DC调节器。采用PFM模式，可在低输出功率时提高效率。1MHz的高开关频率允许使用更小的电感和输出电容，使TD8602非常适合小型电池供电应用，内部补偿可减少外部元件数量并节省PCB空间。 TD8602具备热关断功能和过流保护电路。内置软启动电路可防止启动期间产生过大的浪涌电流。TD8602采用无铅SOP - 8封装。

商品特性

带有内部NMOS、恒定负载电流为3.1A的升压型DC/DC调节器。
器件静态电流：280μA。
内部软启动和内部补偿。
最大峰值电流限制为6A。
开关频率：1MHz。
具备省电模式（PFM），可在低输出功率时提高效率，具备过流保护和过温保护。
紧凑封装：SOP - 8。

应用领域

手机和智能手机
PDA、PMP、MP3
数码相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	输出类型	固定
	工作电压	2.8V~4.2V
	输出电压	3V~6V
	输出电流	3.1A
	开关频率	1MHz

	属性	参数值
	工作温度	-40℃~+125℃
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	280uA
	开关管(内置/外置)	内置
