温馨提醒：图片仅供参考，商品以实物为准

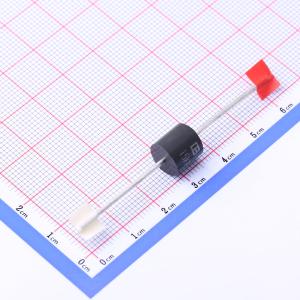

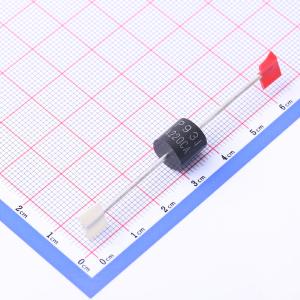

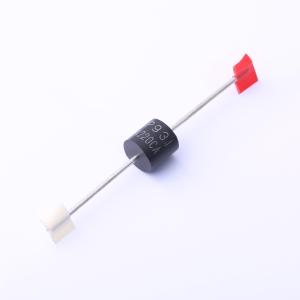

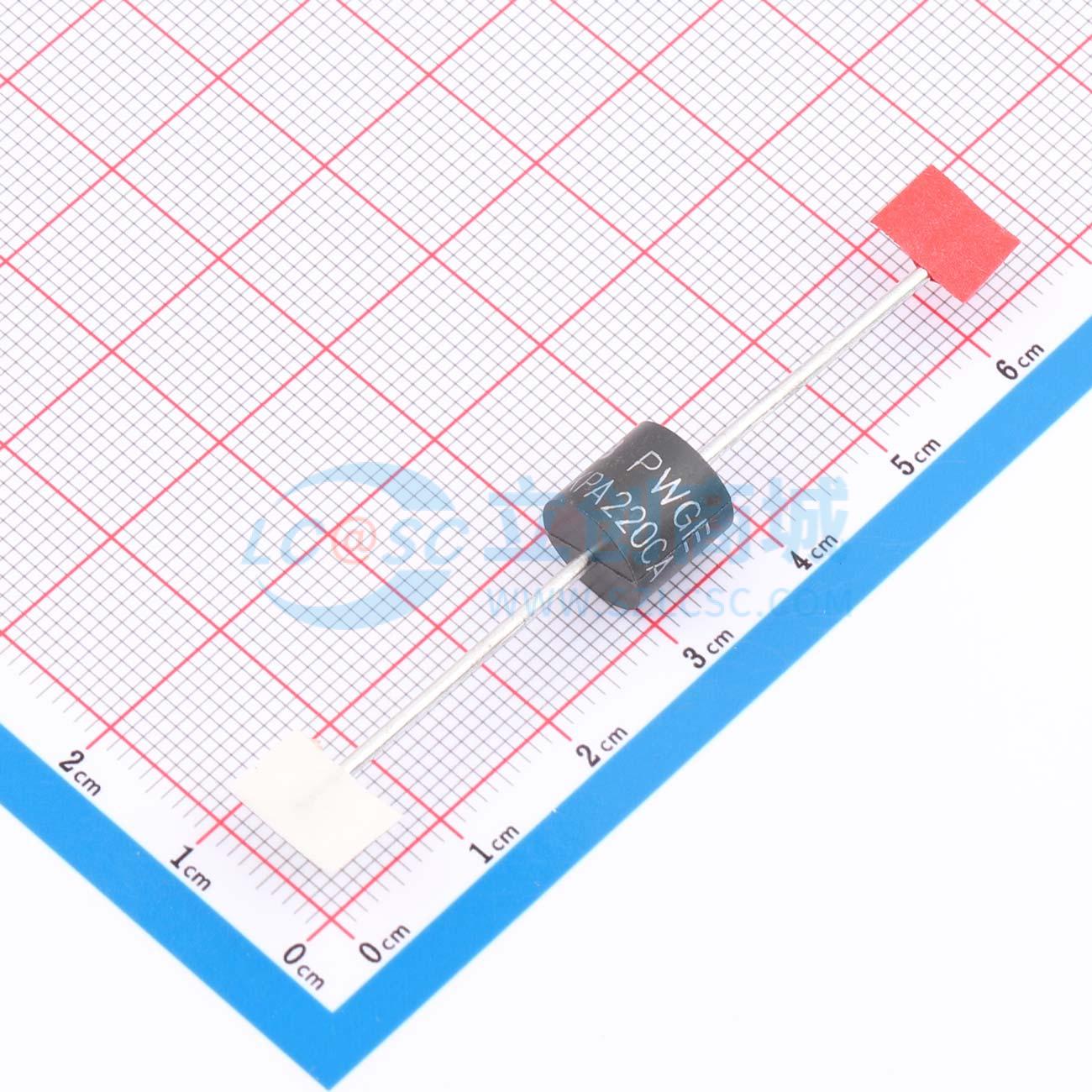

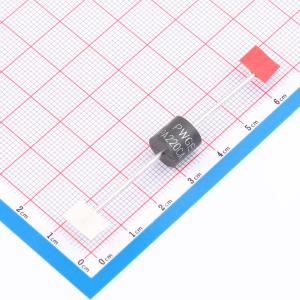

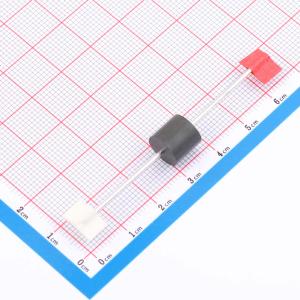

15KPA220CA
双向TVS 220V截止 峰值脉冲电流：42.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：玻璃钝化结。低增量浪涌电阻。出色的钳位能力。10/1000μs波形下15000W的脉冲峰值功率能力，重复率（占空比）：0.05%。快速响应时间。典型反向电流小于2μA（30V以上）。应用：I/O接口。AC/DC电源
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- 15KPA220CA
- 商品编号
- C2935224
- 商品封装
- P600
- 包装方式
- 盒装
- 商品毛重
- 2.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 220V | |
| 钳位电压 | 352.5V | |
| 峰值脉冲电流(Ipp) | 42.8A | |
| 峰值脉冲功率(Ppp) | 15kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 245.7V | |
| 反向电流(Ir) | 2uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 玻璃钝化结
- 低增量浪涌电阻
- 出色的钳位能力
- 在 10/1000μs 波形下具有 15000W 峰值脉冲功率能力，重复率（占空比）：0.05%
- 快速响应时间
- 30V 以上典型反向电流小于 2μA
- 保证高温焊接：265°C / 10 秒，引脚长度 0.375"（9.5mm），拉力 5lbs（2.3kg）
- 塑料封装符合美国保险商实验室 94V - 0 阻燃等级
- 符合 J - STD - 020 标准的 MSL 1 级
- 安全认证：UL：E244458
- 符合 IEC61000 - 4 - 2 静电放电标准，空气放电 30KV，接触放电 30KV
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线（RS232、RS485 等）
