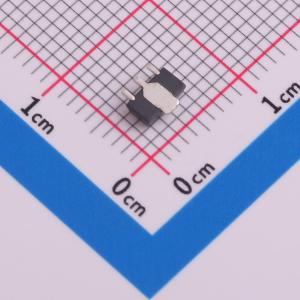

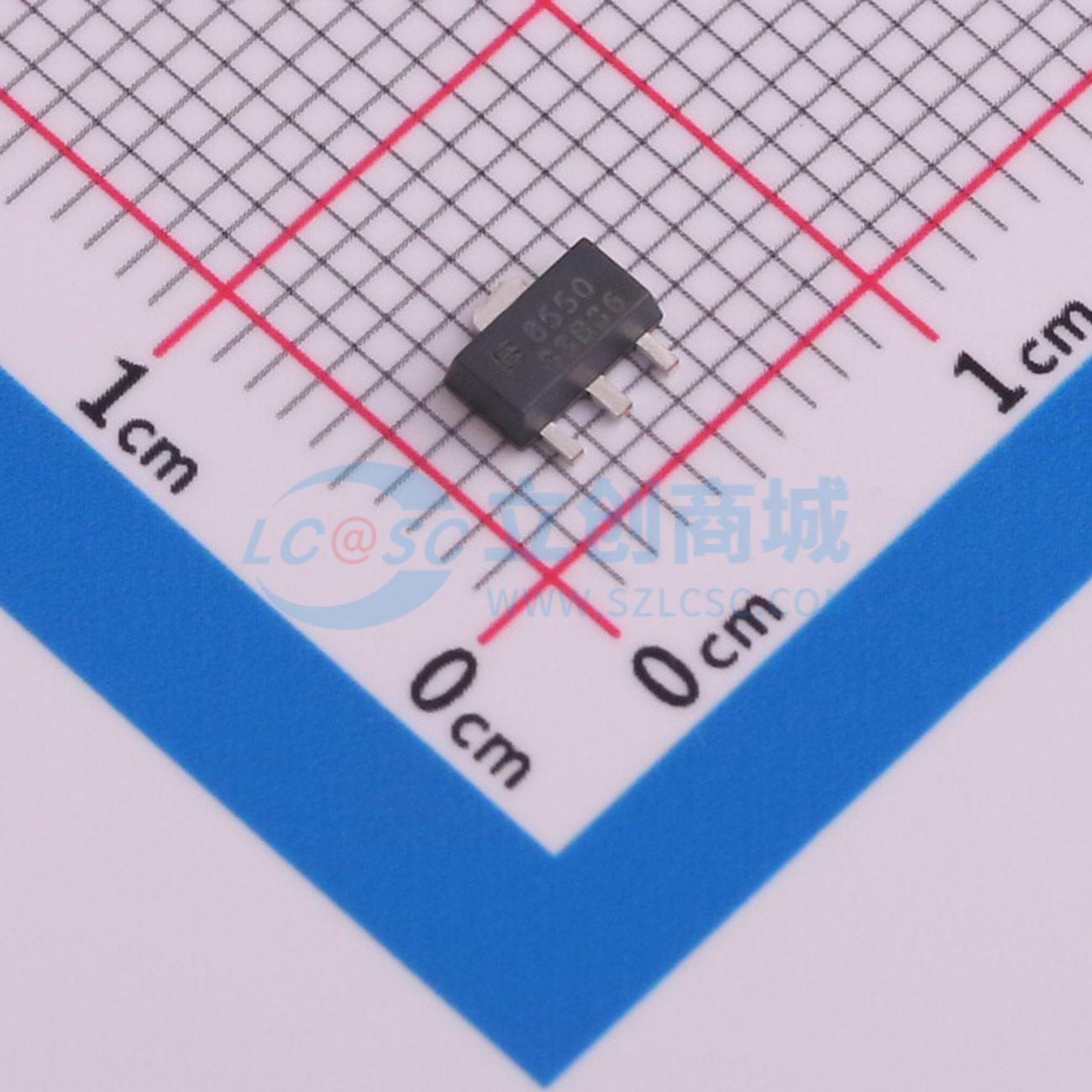

温馨提醒：图片仅供参考，商品以实物为准
BL8550-33CB
400mA低 dropout 电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BL8550 是一系列低压差三端稳压器。其应用电路非常简单：固定版本仅需两个电容，可调版本仅需两个电阻和两个电容即可工作。它由多个模块组成，包括启动电路、偏置电路、带隙基准、热关断、限流、功率晶体管及其驱动电路等
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL8550-33CB
- 商品编号
- C2932529
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 18V | |
| 输出电压 | 3.3V | |
| 输出电流 | 400mA | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.3V@(400mA) | |
| 静态电流(Iq) | 8mA | |
| 特性 | 过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出通道数 | 1 |
商品概述
BL8550 是一系列低压差三端稳压器。其应用电路非常简单：固定版本仅需两个电容，可调版本仅需两个电阻和两个电容即可工作。它由启动电路、偏置电路、带隙基准、热关断、限流、功率晶体管及其驱动电路等模块组成。 热关断和限流模块可确保当结温高于 140°C 或输出电流大于 600mA 时，芯片及其应用系统安全工作。带隙基准模块提供稳定的参考电压，通过精心设计补偿其温度系数，温度系数低于 100ppm/°C。输出电压精度通过微调技术保证。
商品特性
- 除固定版本和可调版本外，输出值可按需定制。
- 最大输出电流为 400mA
- 输出电压精度在±2%以内
- 工作输入电压范围：最大 18V
- 线性调整率：0.2%
- 负载调整率：0.4%
- 存储温度：-50°C ~ 140°C
应用领域
- 计算机主板电源管理
- 显卡
- 液晶显示器和液晶电视
- DVD 解码板
