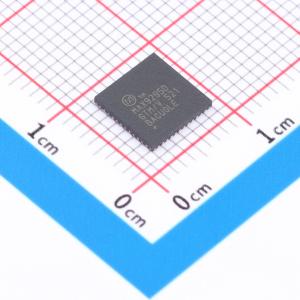

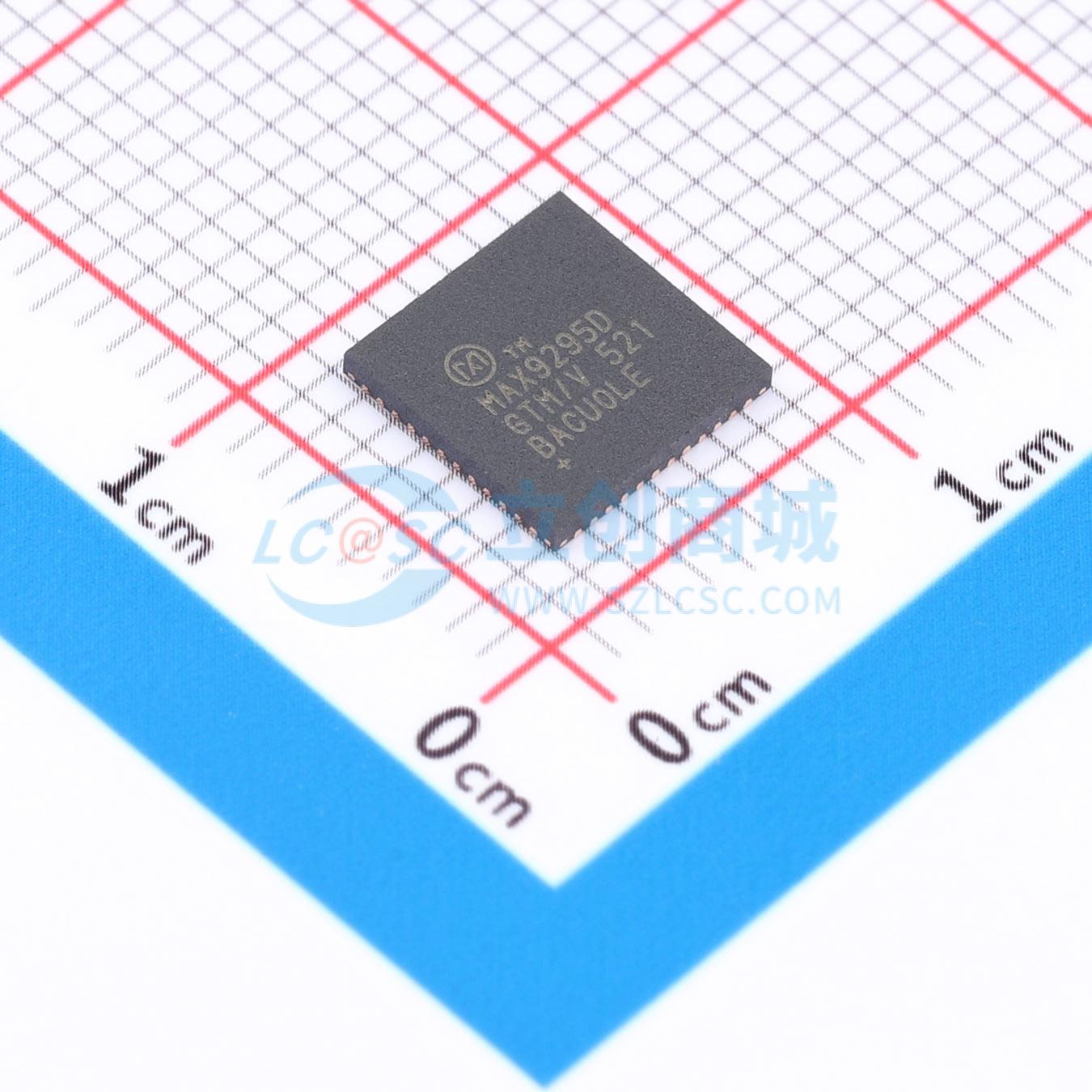

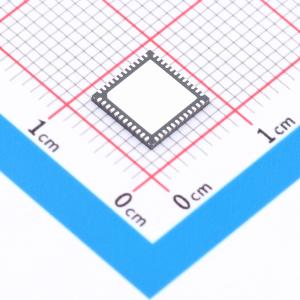

MAX9295DGTM/V+T
支持GMSL1兼容性的GMSL2双CSI - 2串行器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- MAX9295DGTM/V+T
- 商品编号
- C30990206
- 商品封装
- TQFN-48-EP
- 包装方式
- 编带
- 商品毛重
- 2.333333克(g)
商品参数
参数完善中
商品概述
MAX9295D可将单端口或双端口MIPI CSI - 2数据流转换为GMSL2或GMSL1，同时收发控制通道数据，可通过长度超过15米的电缆实现前向视频和双向控制数据的全双工单线路传输。在GM - SL2模式下，该器件在前向方向以3Gbps或6Gbps的固定速率运行，反向方向为187.5Mbps。在GMSL1模式下，MAX9295D可与第一代3.12Gbps或1.5Gbps GMSL1解串器配对，或与配置为GMSL1模式的GMSL2解串器配合，最高可运行至4.5Gbps。该器件的工作温度范围为 - 40°C至 + 105°C，符合AEC - Q100 2级标准。电缆可以是同轴电缆或屏蔽双绞线（STP）。
商品特性
- 双4通道MIPI CSI - 2 v1.3端口
- MIPI D - PHY v1.2，每通道速率为80Mbps - 2.5Gbps
- 支持4通道CSI - 2虚拟通道
- 支持RAW8/10/12/14/16/20、RGB565/666/888和YUV8/10位数据类型
- GMSL2模式下的CSI - 2输入可接受具有不同视频时序和分辨率的摄像头
- CSI - 2 ECC和校验和错误检测与标记
- CSI - 2通道重新分配和极性翻转
- 可选3/6Gbps的GMSL2或向后兼容的GMSL1模式
- 在GMSL1模式下，与GMSL2解串器配合最高可运行至4.5Gbps
- 187.5Mbps反向链路，用于减小尺寸的电缆供电（PoC）滤波器
- 前向和反向通道PRBS，用于串行链路的误码率测试
- 反向通道眼图张开监测器，用于连续链路余量诊断
- 反向通道自适应均衡，允许使用带有多个串联连接器、长度超过15米的同轴电缆
- 交叉点开关可将输入重新映射到任何所需的解串器输出顺序
- ASIL相关功能安全特性（GMSL2）
- 符合ASIL - B标准
- 对边通道数据（I2C、UART、SPI、GPIO）进行16位CRC保护，检测到错误时重传
- 可选对视频行数据进行32位CRC保护
- 视频水印插入和检测
- 用于设备配置和与外设通信的并发边通道
- GMSL2：I2C/UART、双直通I2C/UART、SPI、GPIO和寄存器可编程GPIO
- GMSL1：I2C/UART、隧道式GPI - GPO和CNTL链路以及寄存器可编程GPIO
- 四个硬件可选设备地址
- 三个内部和三个外部电源电压监视器
- 50Ω同轴电缆或100Ω STP
- 可编程扩频，用于降低EMI
- 7mm x 7mm TQFN封装，带裸露焊盘和可焊侧翼
- 工作温度范围为 - 40°C至 + 105°C
- 符合AEC - Q100 2级标准
应用领域
- 共置传感器
- 立体相机
- 侧视镜
- 雷达
- 激光雷达
